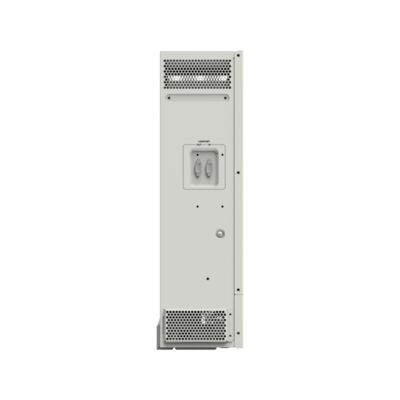

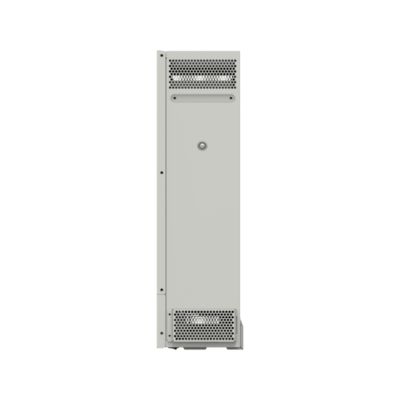

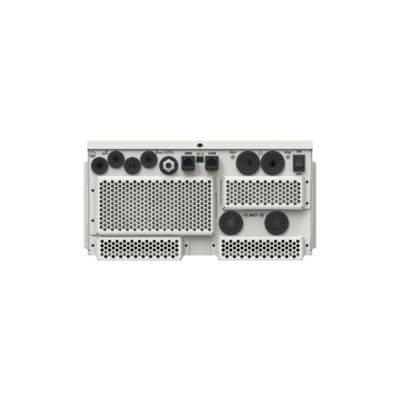

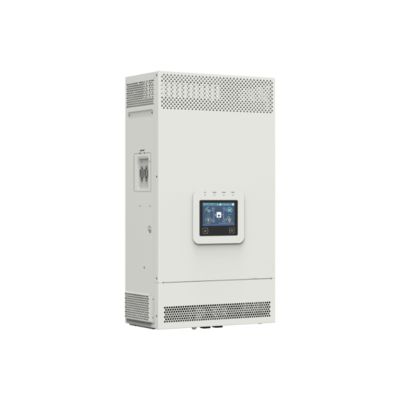

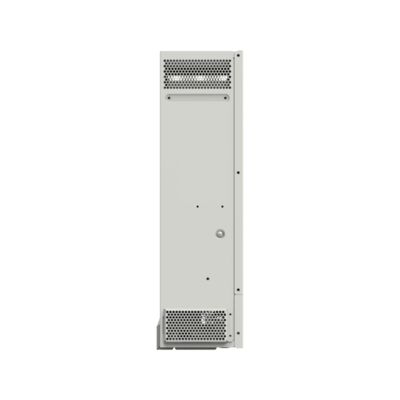

نظام طاقة شمسية بقدرة 15 كيلو واط و 17 كيلو واط و 20 كيلو واط مع 6 مجموعات من عاكس طاقة شمسية هجين خارج الشبكة بقدرة 4.8 كيلو واط ساعي

نموذج

KP3542-AH0650P20PS/C

KP3542-AH0650P20NS/C

KP5542-AH1050P20PD/C

KP5542-AH1050P20ND/C

KP5542-AH1050P20PS/C

KP5542-AH1050P20NS/C

مدخل المنفعة

جهد إدخال المنفعة

176 فولت تيار متردد إلى 264 فولت تيار متردد (افتراضي)
90 فولت تيار متردد إلى 285 فولت تيار متردد (قابل للتكوين)

تردد إدخال المنفعة

45 هرتز إلى 65 هرتز

الحد الأقصى لتيار شحن المنفعة

60 أمبير

100 أمبير

وقت استجابة التبديل

وقت استجابة التبديل – من العاكس إلى المنفعة: 10 مللي ثانية
وقت استجابة التبديل – من المنفعة إلى العاكس (عندما تكون طاقة الحمل أعلى من 100 واط): 20 مللي ثانية

إخراج العاكس

الطاقة المقدرة للعكس (@30 درجة مئوية)

3500 واط

5500 واط

طاقة خرج عابرة لمدة 3 ثوانٍ

7000 واط

8500 واط

جهد خرج العاكس

220/230 فولت تيار متردد ± 3%

تردد العاكس

50/60 هرتز ± 0.2%

شكل موجة جهد الخرج

موجة جيبية نقية

عامل قدرة الحمل

0.2－1 (VA ≤ الطاقة المقدرة للإخراج)

THDu (إجمالي تشوه الجهد التوافقي)

≤3% (حمل مقاوم 48 فولت)

أقصى كفاءة للحمل

92%

أقصى كفاءة للعكس

94%

وظيفة موازية

نعم، 12 وحدة كمعيار، 16 وحدة على الأكثر

لا

نعم، 12 وحدة كمعيار، 16 وحدة على الأكثر

لا

نعم، 12 وحدة كمعيار، 16 وحدة على الأكثر

لا

وحدة التحكم بالطاقة الشمسية

الحد الأقصى لجهد الدائرة المفتوحة PV

500 فولت (عند الحد الأدنى لدرجة حرارة التشغيل البيئية)
440 فولت (عند 25 درجة مئوية)

نطاق جهد MPPT

85 فولت إلى 400 فولت

عدد MPPTs

1

2

1

الحد الأقصى لتيار الإدخال PV

اتجاه واحد، 16 أمبير

طريقتان، 2 × 16 أمبير

اتجاه واحد، 16 أمبير

الحد الأقصى لتيار الدائرة القصيرة PV

اتجاه واحد، 18 أمبير

طريقتان، 2 × 18 أمبير

اتجاه واحد، 18 أمبير

الحد الأقصى لطاقة الإدخال PV

4000 واط

2 × 3000 واط

5000 واط

الحد الأقصى لتيار شحن PV

60 أمبير

100 أمبير

100 أمبير

أقصى كفاءة MPPT

≥99.5%

البطارية

الجهد المقنن للبطارية

48 فولت تيار مستمر

نطاق جهد عمل البطارية

43.2 فولت تيار مستمر إلى 64.0 فولت تيار مستمر

الحد الأقصى لتيار شحن البطارية

60 أمبير

100 أمبير

100 أمبير

أخرى

خسائر عدم التحميل

≤0.8 أمبير

≤1.1 أمبير

≤1.1 أمبير

حالة الاختبار: المنفعة و PV والحمل غير متصلة، خرج التيار المتردد قيد التشغيل، يتوقف المروحة، عند إدخال 48 فولت

حالة الاختبار: المنفعة و PV والحمل غير متصلة، خرج التيار المتردد قيد التشغيل، يتوقف المروحة، عند إدخال 48 فولت

حالة الاختبار: المنفعة و PV والحمل غير متصلة، خرج التيار المتردد قيد التشغيل، يتوقف المروحة، عند إدخال 48 فولت

التيار الاحتياطي

≤0.6 أمبير

≤0.8 أمبير

≤0.8 أمبير

حالة الاختبار: المنفعة و PV والحمل غير متصلة، خرج التيار المتردد متوقف، يتوقف المروحة، عند إدخال 48 فولت

حالة الاختبار: المنفعة و PV والحمل غير متصلة، خرج التيار المتردد متوقف، يتوقف المروحة، عند إدخال 48 فولت

حالة الاختبار: المنفعة و PV والحمل غير متصلة، خرج التيار المتردد متوقف، يتوقف المروحة، عند إدخال 48 فولت

الاتصال مع BMS

RS485

الاتصال بالبوابة

RS485

نطاق درجة حرارة العمل

-20 درجة مئوية إلى +50 درجة مئوية (عندما تتجاوز درجة الحرارة المحيطة 30 درجة مئوية، يتم تقليل طاقة الإخراج الفعلية بشكل مناسب)

نطاق درجة حرارة التخزين

-25 درجة مئوية إلى +60 درجة مئوية

العلبة

IP20 (مع مجموعة مقاومة الغبار)

الرطوبة النسبية

< 95% (N.C.)

الارتفاع

<4000 متر (إذا تجاوز الارتفاع 2000 متر، يتم تقليل طاقة الإخراج الفعلية بشكل مناسب)

الشهادات والمعايير

IEC 62109-1، IEC 62109-2، IEC 61683، IEC 62368

المعلمات الميكانيكية

الأبعاد (الطول × العرض × الارتفاع)

534 مم × 300 مم × 163 مم

590 مم × 300 مم × 163 مم

590 مم × 300 مم × 163 مم

حجم التركيب (الطول × العرض)

512 مم × 245 مم

568 مم × 245 مم

568 مم × 245 مم

حجم فتحة التركيب

Φ9 مم/Φ10 مم

Φ9 مم/Φ10 مم

Φ9 مم/Φ10 مم

الوزن الصافي

12.7 كجم

12.2 كجم

15.5 كجم

14.7 كجم

14.8 كجم

14.2 كجم
