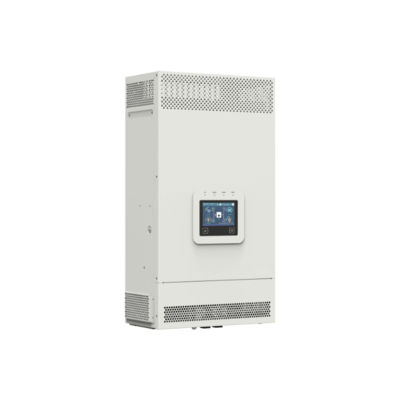

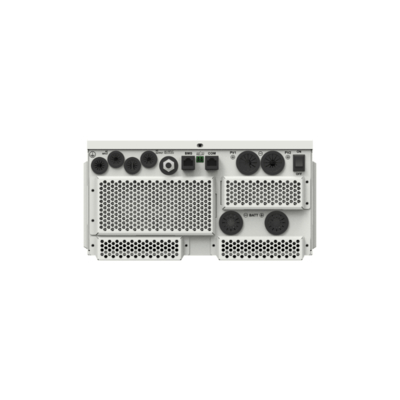

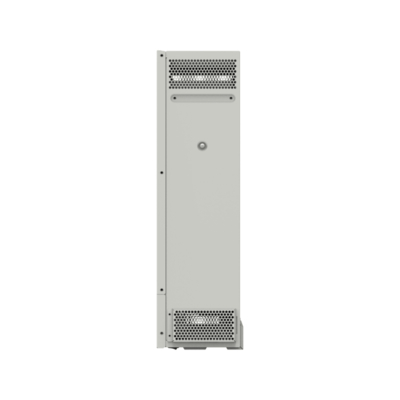

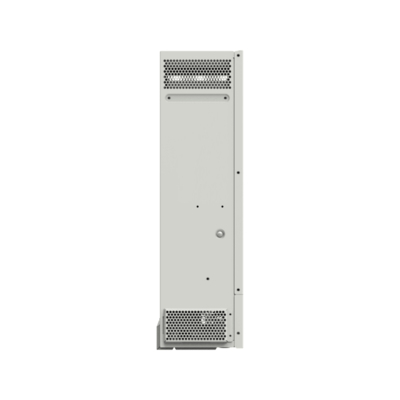

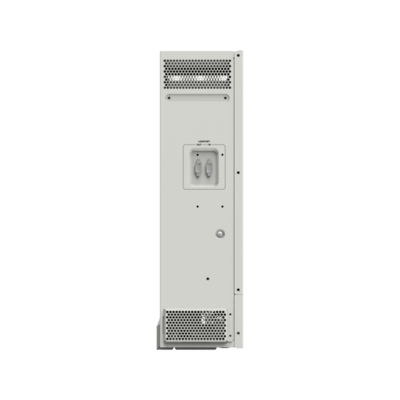

محول / شاحن سلسلة KP: توفير طاقة قوية 3500-5500W لتطبيقات متعددة الاستخدامات وموثوقة خارج الشبكة والاحتياطي

الموديل

KP3542-AH0650P20PS/C

KP3542-AH0650P20NS/C

KP5542-AH1050P20PD/C

KP5542-AH1050P20ND/C

KP5542-AH1050P20PS/C

KP5542-AH1050P20NS/C

مدخل شبكة الكهرباء

جهد مدخل شبكة الكهرباء

176 فولت تيار متردد إلى 264 فولت تيار متردد (افتراضي)
90 فولت تيار متردد إلى 285 فولت تيار متردد (قابل للتكوين)

تردد مدخل شبكة الكهرباء

45 هرتز إلى 65 هرتز

أقصى تيار شحن لشبكة الكهرباء

60 أمبير

100 أمبير

وقت استجابة المفتاح

وقت استجابة المفتاح - العاكس إلى شبكة الكهرباء: 10 مللي ثانية
وقت استجابة المفتاح - شبكة الكهرباء إلى العاكس (عندما تكون طاقة الحمل أعلى من 100 واط): 20 مللي ثانية

خرج العاكس

طاقة العاكس المقدرة (@30 درجة مئوية)

3500 واط

5500 واط

طاقة خرج العاكس العابرة لمدة 3 ثوانٍ

7000 واط

8500 واط

جهد خرج العاكس

220/230 فولت تيار متردد ± 3%

تردد العاكس

50/60 هرتز ± 0.2%

شكل موجة جهد الخرج

موجة جيبية نقية

معامل قدرة الحمل

0.2-1 (الجهد والتردد ≤ طاقة الخرج المقدرة)

تشوه الجهد التوافقي الكلي (THDu)

≤ 3% (حمل مقاوم 48 فولت)

أقصى كفاءة للحمل

92%

أقصى كفاءة للعواكس

94%

وظيفة التوازي

نعم، 12 وحدة قياسية، 16 وحدة كحد أقصى

لا

نعم، 12 وحدة قياسية، 16 وحدة كحد أقصى

لا

نعم، 12 وحدة قياسية، 16 وحدة كحد أقصى

لا

وحدة تحكم الطاقة الشمسية

أقصى جهد دائرة مفتوحة للألواح الشمسية

500 فولت (عند الحد الأدنى لدرجة حرارة بيئة التشغيل)
440 فولت (عند 25 درجة مئوية)

نطاق جهد MPPT

85 فولت إلى 400 فولت

عدد وحدات MPPT

1

2

1

أقصى تيار دخل للألواح الشمسية

اتجاه واحد، 16 أمبير

اتجاهان، 2 × 16 أمبير

اتجاه واحد، 16 أمبير

أقصى تيار قصر دائرة للألواح الشمسية

اتجاه واحد، 18 أمبير

اتجاهان، 2 × 18 أمبير

اتجاه واحد، 18 أمبير

أقصى طاقة دخل للألواح الشمسية

4000 واط

2 × 3000 واط

5000 واط

أقصى تيار شحن للألواح الشمسية

60 أمبير

100 أمبير

100 أمبير

أقصى كفاءة MPPT

≥ 99.5%

البطارية

جهد البطارية المقدر

48 فولت تيار مستمر

نطاق جهد عمل البطارية

43.2 فولت تيار مستمر إلى 64.0 فولت تيار مستمر

أقصى تيار شحن للبطارية

60 أمبير

100 أمبير

100 أمبير

أخرى

خسائر عدم التحميل

≤ 0.8 أمبير

≤ 1.1 أمبير

≤ 1.1 أمبير

شرط الاختبار: شبكة الكهرباء، الألواح الشمسية والحمل مفصولة، خرج التيار المتردد قيد التشغيل، توقف المروحة، @48 فولت دخل

شرط الاختبار: شبكة الكهرباء، الألواح الشمسية والحمل مفصولة، خرج التيار المتردد قيد التشغيل، توقف المروحة، @48 فولت دخل

شرط الاختبار: شبكة الكهرباء، الألواح الشمسية والحمل مفصولة، خرج التيار المتردد قيد التشغيل، توقف المروحة، @48 فولت دخل

تيار الاستعداد

≤ 0.6 أمبير

≤ 0.8 أمبير

≤ 0.8 أمبير

شرط الاختبار: شبكة الكهرباء، الألواح الشمسية والحمل مفصولة، خرج التيار المتردد متوقف، توقف المروحة، @48 فولت دخل

شرط الاختبار: شبكة الكهرباء، الألواح الشمسية والحمل مفصولة، خرج التيار المتردد متوقف، توقف المروحة، @48 فولت دخل

شرط الاختبار: شبكة الكهرباء، الألواح الشمسية والحمل مفصولة، خرج التيار المتردد متوقف، توقف المروحة، @48 فولت دخل

الاتصال بنظام إدارة البطارية (BMS)

RS485

الاتصال بالبوابة

RS485

نطاق درجة حرارة العمل

-20 درجة مئوية إلى +50 درجة مئوية (عندما تتجاوز درجة حرارة البيئة 30 درجة مئوية، يتم تقليل طاقة الخرج الفعلية بشكل مناسب)

نطاق درجة حرارة التخزين

-25 درجة مئوية إلى +60 درجة مئوية

الغلاف

IP20 (مع مجموعة مانعة للغبار)

الرطوبة النسبية

< 95% (بدون تكثيف)

الارتفاع

< 4000 متر (إذا تجاوز الارتفاع 2000 متر، يتم تقليل طاقة الخرج الفعلية بشكل مناسب)

الشهادات والمعايير

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

المعلمات الميكانيكية

الأبعاد (الطول × العرض × الارتفاع)

534 مم × 300 مم × 163 مم

590 مم × 300 مم × 163 مم

590 مم × 300 مم × 163 مم

حجم التركيب (الطول × العرض)

512 مم × 245 مم

568 مم × 245 مم

568 مم × 245 مم

حجم فتحة التركيب

Φ9 مم / Φ10 مم

Φ9 مم / Φ10 مم

Φ9 مم / Φ10 مم

الوزن الصافي

12.7 كجم

12.2 كجم

15.5 كجم

14.7 كجم

14.8 كجم

14.2 كجم
