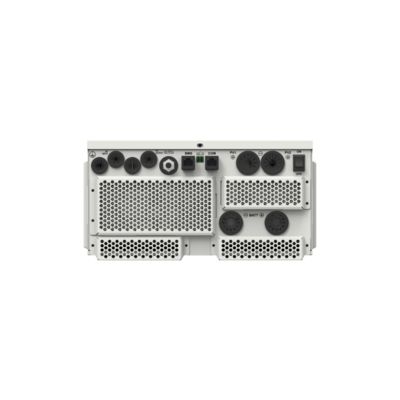

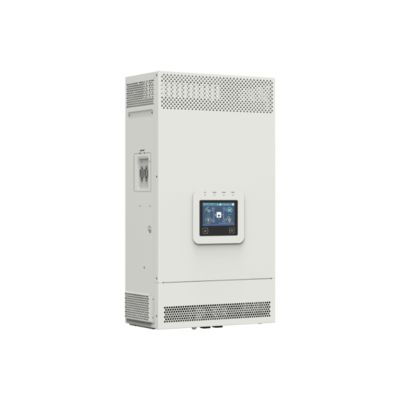

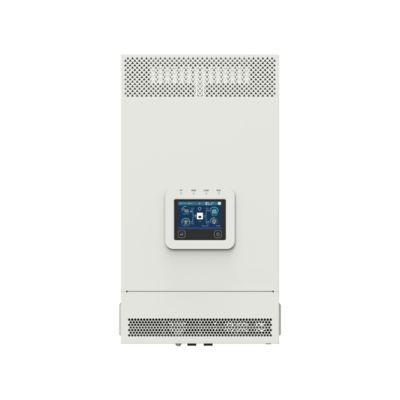

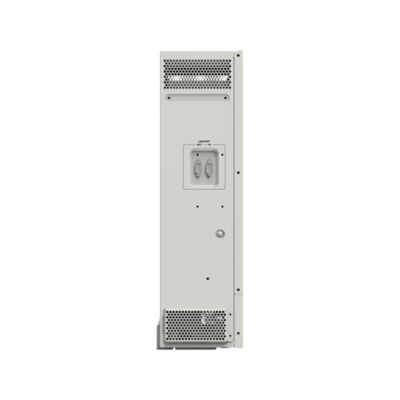

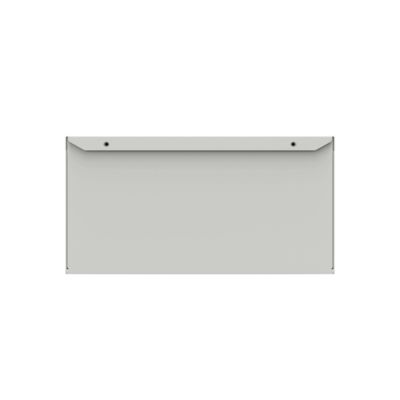

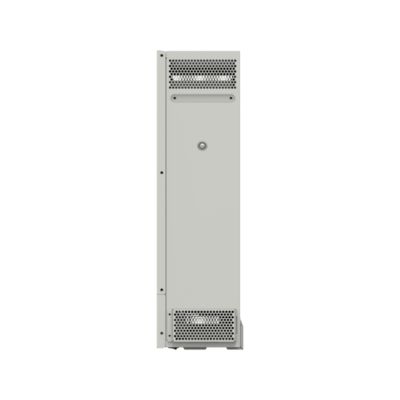

تم تصميم UC Series Inverter / Charger ، وهو شاحن عاكس ذو سعة عالية ، لمجموعة متنوعة من التطبيقات بما في ذلك المرافق السكنية والتعليمية والصحية.تقدم نماذج تتراوح من 3500W إلى 6000W، هذه المحولات تضمن إدارة طاقة مستقرة وفعالة. وهي تدعم العمليات المتوازية في مرحلة واحدة وثلاثة مراحل ، مثالية للمناطق ذات الكهرباء غير المستقرة.
وتشمل الميزات المتقدمة خروجات مزدوجة لموجات الصينوس النقية وإدارة الطاقة الذكية والتوافق مع أنواع البطارية المتعددة.هذه التحسينات تزيد من المرونة وكفاءة استخدام الطاقة.
تتضمن السلسلة تقنية DSP المتطورة للاستجابة السريعة ومعدلات التحويل العالية ، مدعومة إضافياً بحماية إلكترونية شاملة للعمل الآمن والموثوق به.
|
النموذج |
UC3522-1250P20/C |
|
مدخلات المرافق |
|
|
الجهد المدخل للمرافق |
176VAC إلى 264VAC (المعيار الافتراضي) |
|
تردد مدخلات المرافق |
45 هرتز إلى 65 هرتز |
|
الحد الأقصى لتيار الشحن |
110A |
|
وقت استجابة التبديل |
وقت استجابة التبديل: 10ms |
|
مخرج العاكس |
|
|
الطاقة المسجلة للمحول (@ 30°C) |
3500 واط |
|
طاقة الخروج من الموجات العابرة لمدة 3 ثوان |
7000 واط |
|
الجهد الخارجي للمحول |
220/230VAC ± 3% |
|
تردد المحول |
50/60 هرتز±0.2% |
|
شكل موجة الجهد الخارجي |
موجة الجيب النقية |
|
عامل قوة الحمل |
0.2- نعم -1 ((VA ≤ الطاقة الإخراجية الاسمية) |
|
THDu (التشوه الكلي لجهد الهارموني) |
≤3٪ (24 فولت تحميل المقاومة) |
|
كفاءة الحمل القصوى |
92% |
|
الكفاءة القصوى للمحول |
94% |
|
الحمولة الرئيسية القصوى |
3500 واط |
|
الحد الأقصى للحمل الثاني |
3500 واط |
|
الجهد الرئيسي للخروج |
يساوي فولتاج التحذير تحت الجهد |
|
الجهد الثاني لقطع الخروج |
يساوي فولتاج انقطاع الجهد المنخفض |
|
فولتاج استرداد الخروج المزدوج |
يساوي فولتاج إعادة الاتصال بفترة منخفضة الجهد |
|
جهاز تحكم شمسي |
|
|
حد أقصى لجهد الدوائر المفتوحة للطاقة الصناعية |
500 فولت (في الحد الأدنى لدرجة حرارة بيئة التشغيل) |
|
نطاق الجهد MPPT |
85 فولت إلى 450 فولت |
|
عدد الـ MPPT |
1 |
|
الحد الأقصى للتيار المدخل للطاقة الشمسية |
اتجاه واحد، 16A |
|
الحد الأقصى لتيار الدائرة القصيرة للطاقة الشمسية |
اتجاه واحد، 18A |
|
طاقة الدخول الكهروضوئية القصوى |
4200 واط |
|
الحد الأقصى لتيار الشحن للطاقة الشمسية |
120A |
|
MPPT الكفاءة القصوى |
≥99.5% |
|
بطارية |
|
|
الجهد المسمى للبطارية |
24VDC |
|
نطاق الجهد العامل للبطارية |
20.4VDC إلى 32.0VDC |
|
الحد الأقصى لتيار شحن البطارية |
120A |
|
غيرها |
|
|
الخسائر بدون حمولة |
≤ 1.5A |
|
حالة الاختبار: يتم فصل المرافق والطاقة الشمسية والحمل ، ومخرج التيار المتردد يعمل ، يتوقف المروحة ، مدخل @ 24V |
|
|
تيار الاستعداد |
≤1.1A |
|
حالة الاختبار: منفصلة عن الكهرباء والطاقة الشمسية والحمل، مغلق مخرج التيار المتردد، توقف المروحة، مدخل @ 24V |
|
|
التواصل مع BMS |
RS485 |
|
التواصل مع البوابة |
RS485 |
|
الوظيفة الموازية |
نعم، 12 وحدة في القياسية، 16 وحدة على الأكثر |
|
نطاق درجة حرارة العمل |
-20 درجة مئوية إلى +50 درجة مئوية (عندما تتجاوز درجة حرارة البيئة 30 درجة مئوية ، يتم تقليل الطاقة الخارجة الفعلية بشكل مناسب) |
|
نطاق درجة حرارة التخزين |
-25°C إلى +60°C |
|
الحجرة |
IP20 (مع مجموعة مكافحة الغبار) |
|
الرطوبة النسبية |
< 95% (N.C.) |
|
الارتفاع |
< 4000M (إذا تجاوز الارتفاع 2000 متر ، يتم تقليل الطاقة الخارجة الفعلية بشكل مناسب) |
|
الشهادات والمعايير |
الـ IEC 62109-1 ، IEC 62109-2 ، IEC 61683 ، IEC 62368 |
|
المعلمات الميكانيكية |
|
|
الأبعاد (الطول × العرض × الارتفاع) |
590mm × 300mm × 163mm |
|
حجم التركيب (الطول × العرض) |
568mm × 245mm |
|
حجم فتحة التثبيت |
Φ9mm/Φ10mm |
|
الوزن الصافي |
13.8 كجم |
