CE+T 36KVA عاكس متردد عاكس عاكس الحجرة BRAVO 25 48/2303PH 36KVA 24KVA 12KVA الحجرة النظام

خزانة عاكس تيار متردد/مستمر CE+T 36KVA BRAVO 25 48/2303PH 36KVA 24KVA 12KVA نظام خزانة

الوصف:

بناءً على نظام العاكس المعياري BRAVO 25 من CE+T Power، يوفر حلاً موثوقًا للغاية وقابلًا للتوسيع من حيث المرونة

لإمدادات الطاقة الصناعية. يعتمد التصميم المعياري، ويدعم النظام توسيع الطاقة

الذي يتراوح من 3KVA إلى 36KVA، وهو متوافق مع مدخلات 48V DC ومخرجات 230V AC.

تم تصميمه خصيصًا لسيناريوهات مثل محطات الاتصالات الأساسية ومراكز البيانات وتخزين الطاقة الجديدة،

ويلبي متطلبات الطاقة للاستقرار العالي وقابلية التوسع في هذه التطبيقات.

الميزات الرئيسية:

• أحمال تيار متردد وتيار مستمر آمنة؛

• العديد من التطبيقات المبتكرة؛

• متوافق مع Inview S؛

• النمطية: من 2.7 كيلو واط إلى 2 ميغاواط؛

• من الأنظمة الصغيرة إلى الكبيرة.

المعلمات:

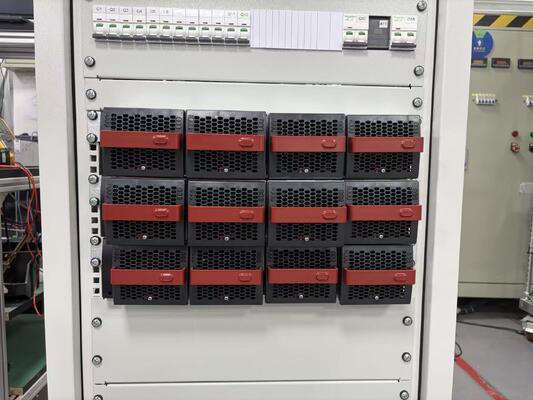

1. وحدة العاكس: BRAVO 25-MOD-48V-277/230VAC

• تصميم معياري عالي الكثافة مع دعم الصيانة القابلة للتبديل السريع

• متوافق مع التوسيع المتوازي في الأنظمة ثلاثية الطور، ويدعم ما يصل إلى 12 وحدة بالتوازي لكل خزانة

• الكفاءة ＞96%، مناسبة للتشغيل في درجات حرارة واسعة في البيئات الصناعية (-40°C~+70°C)

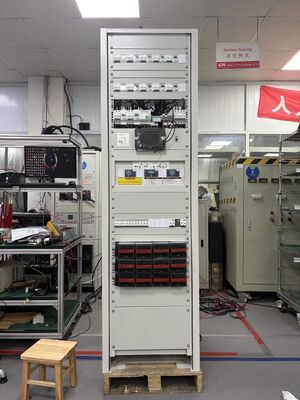

2. خزانة النظام: BRAVO 25 48/230 3PH 36KVA

الأبعاد الميكانيكية: 600×600×2100 مم (خزانة قياسية 19 بوصة)

تكوين المدخل/المخرج

الميزات الرئيسية

1. وحدة المراقبة الذكية: مدمجة مع نظام المراقبة INVIEW X ومجهزة بشاشة لمس 7 بوصات، توفر عرضًا في الوقت الفعلي للجهد والتيار وحالة الوحدة وبيانات كفاءة الطاقة.

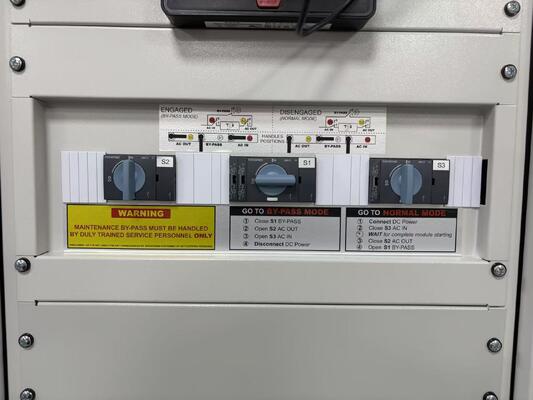

2. تجاوز يدوي (MBP): يدعم الصيانة غير المنقطعة والتبديل في حالات الطوارئ.

3. الحماية الكهربائية:

   • مدخل التيار المستمر: قاطع دائرة مصغر 1P 63A (MCB) لكل وحدة مستقلة

   • مدخل التيار المتردد: قاطع دائرة رئيسي 4P 63A

   • مخرج التيار المتردد: 12 قناة من قواطع الدائرة 2P 63A (كل منها مع جهات اتصال مساعدة)



4. قياس الطاقة: عداد طاقة Schneider iEM2455 مدمج (100A Class 1، معتمد من MID)، مع دعم اتصال RS485.

5. اتصال إنترنت الأشياء: بوابة Schneider PAS700 مدمجة لإنترنت الأشياء، تدعم التشغيل والصيانة عن بُعد بالإضافة إلى إدارة المنصة السحابية.
