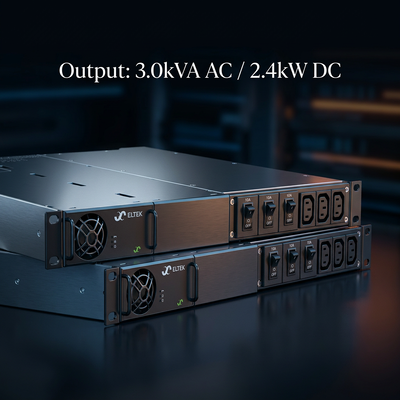

لماذا نستخدم نظام CTOR0201.001 3KVA Rectiverter في مواقع شبكات الجيل الرابع/الخامس / مراكز البيانات الصغيرة؟
تتطلب المواقع التقليدية وحدات إمداد طاقة غير منقطعة (UPS) منفصلة لأحمال التيار المتردد (WiFi، عقد الألياف الضوئية) ومقومات لأحمال التيار المستمر (راديو 48 فولت). يدمج Rectiverter كليهما: أثناء انقطاع التيار الرئيسي، تغذي بطارية التيار المستمر 48 فولت أحمال التيار المتردد عبر عاكس 3 كيلو فولت أمبير وأحمال التيار المستمر في نفس الوقت. يضمن تصميمه القابل للتبديل السريع وقدرته على التحميل الزائد بنسبة 150% (15 ثانية) وقت تشغيل حرج لأنظمة الهوائيات الموزعة (DAS) ومعدات النطاق العريض دون إضافة رف عاكس مستقل.
ما هي ميزة "Rectiverter CTOR0201.001 مقابل العاكس القياسي + المقوم؟"

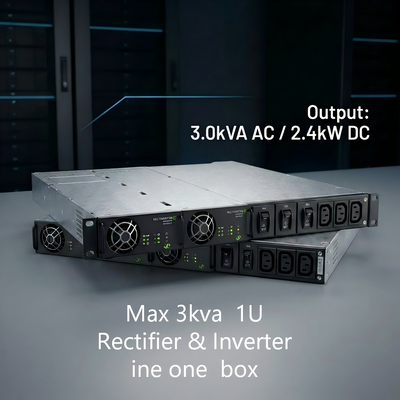

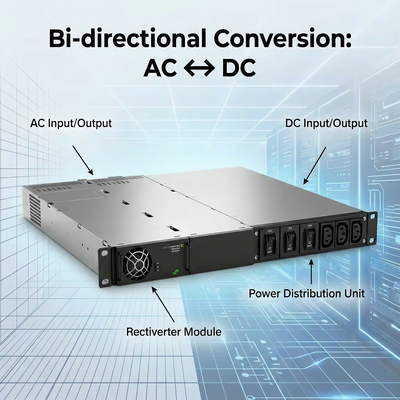

يتطلب إعداد النسخ الاحتياطي القياسي مقوم (تيار متردد-مستمر) + عاكس (تيار مستمر-متردد) + مفتاح تحويل = مساحة 2U~3U. يستبدل CTOR0201.001 Rectiverter هذا بـ وحدة 1U واحدة تتعامل مع الطاقة ثنائية الاتجاه (تيار متردد ↔ تيار مستمر). تشترك في نفس بنية وحدة التحكم مثل أنظمة Eltek DC وتدعم التشغيل المتوازي مع مقومات Flatpack2. النتيجة: مساحة رف أقل بنسبة 50%، نقاط فشل أقل، وكابلات مبسطة لخزائن SCADA الخاصة بالمرافق وإشارات السكك الحديدية.
كيفية اختيار Rectiverter 1U 3kVA: CTOR0201.001 (230 فولت) مقابل CTOR0201.004 (115 فولت)؟
يعتمد اختيار Rectiverter المناسب على معايير التيار المتردد الإقليمية:
CTOR0201.001: افتراضيًا 230 فولت تيار متردد (200-240 فولت قابل للتعديل)، 3 كيلو فولت أمبير، 2400 واط تيار مستمر، مناسب لشبكات الاتصالات في أوروبا/آسيا/الشرق الأوسط.
CTOR0201.004: افتراضيًا 115 فولت تيار متردد (100-127 فولت قابل للتعديل)، 1.5 كيلو فولت أمبير، 1200 واط تيار مستمر، مناسب لأمريكا الشمالية.
كلاهما يشترك في نطاق إدخال 48 فولت تيار مستمر (40-58 فولت) و عامل شكل 1U 482x395x44 مم مع مقابس IEC أمامية وقواطع أحمال. تأكد من أن الجهد الاسمي لبطارية التيار المستمر 48 فولت هو 53.5 فولت (نموذجي) ضمن نطاق خرج التيار المستمر القابل للتعديل 43-58 فولت.
كيفية تثبيت CTOR0201.001: قواطع الأحمال، مقابس IEC، وتوصيلات براغي M6 للتيار المستمر؟
يأتي نظام CTOR0201.001 (ما يعادل التكوين 241123.102) مع قواطع أحمال مثبتة مسبقًا (2 قطب، 10 أمبير) و 3 مقابس IEC320-C13 أمامية
مدخل التيار المستمر: اتصال مجمع عبر براغي M6 (يدعم حتى 64 أمبير مستمر، 90 أمبير تحميل زائد 15 ثانية).
مدخل/مخرج التيار المتردد: أطراف توصيل لولبية 6 مم² لـ L، N، PE.
قابل للتبديل السريع: يمكن إدخاله/إزالته تحت الطاقة (بحذر) في رف حي.
لا يلزم وجود وحدة تحكم للنقل الأساسي، ولكن منفذ RJ45 متاح للتكامل مع Smartpack إذا لزم الأمر لاحقًا.
المعلمات:
يتوفر نظام Rectiverter 2U 6KVA للاختيار
الأسئلة الشائعة:
أسئلة حول نظام Eltek CTOR0201.001 3kVA Rectiverter
س1: هل يقوم CTOR0201.001 بشحن البطاريات؟
س2: هل تصنيف 4 كيلو واط متزامن؟
إجمالي التيار المتردد + التيار المستمر محدود بـ
؛ التيار المتردد بحد أقصى 3 كيلو فولت أمبير (2400 واط)، التيار المستمر بحد أقصى 2.4 كيلو واط. يحظى حمل التيار المتردد بالأولوية في بعض التكوينات.س3: هل يمكن تشغيله بالتوازي بدون وحدة تحكم؟يمكن تشغيله بالتوازي مع مقومات Flatpack2 ولكن للمزامنة المتوازية لـ Rectiverter، يوصى بوحدة تحكم (Smartpack2).
س4: ما هو وقت الاحتفاظ قبل التحويل؟
5 مللي ثانية
قبل التحويل إلى وضع البطارية/العاكس.
نعم، مشابه لقاعدة CTOR0201.001 مع قواطع أحمال ومقابس IEC محددة، بدون وحدة تحكم.
