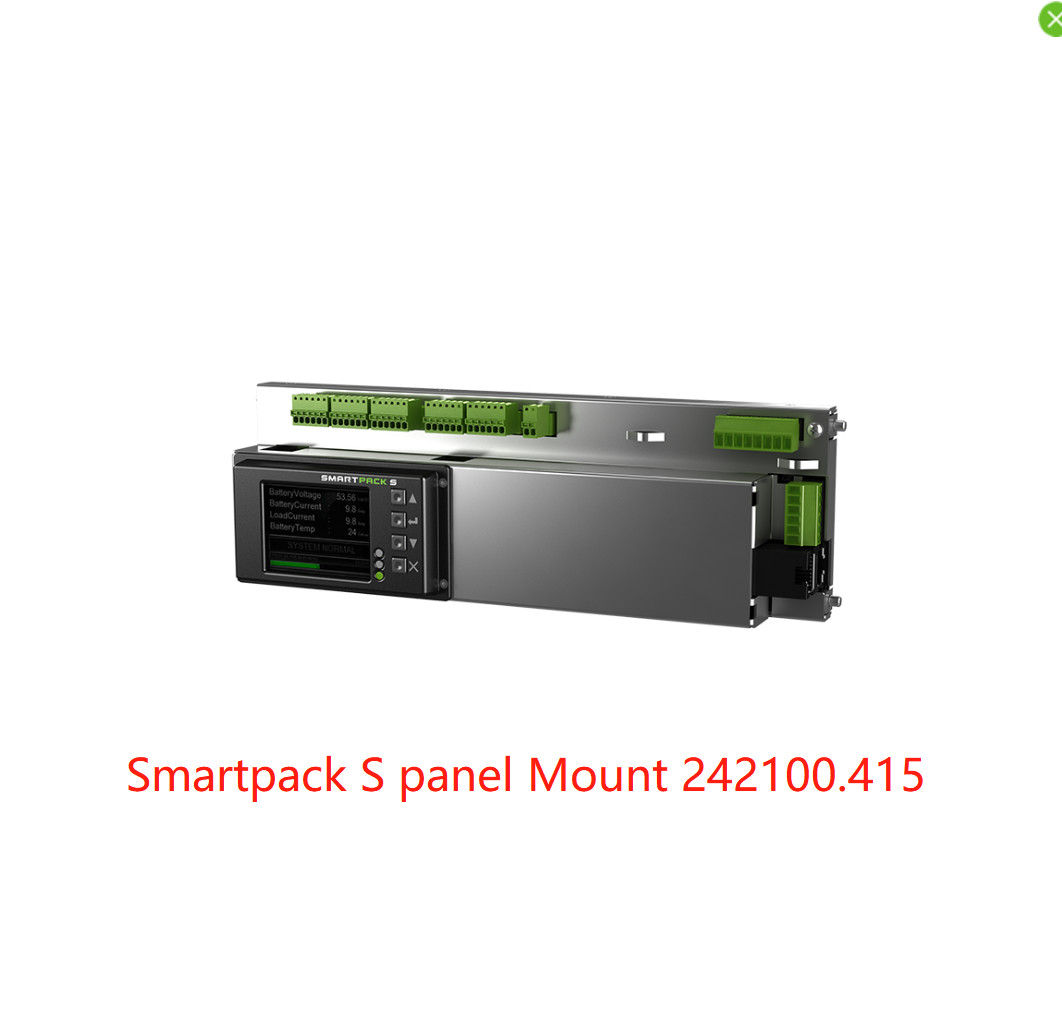

مراقبة تثبيت اللوحة Eltek Smartpack S للتحكم عن بُعد باستخدام SNMP ، RS232.RS485 (رقم الجزء: 242100.415)
يغطي Smartpack S جميع احتياجات التحكم والمراقبة لأنظمة الطاقة الكهربائية الصناعية ذات التيار المستمر من الصغيرة إلى المتوسطة.الحالة والتكوين متاحان بالكامل من خلال العرض محليًا ، أو من خلال وحدة التحكم عن بُعد الخاصة بمقبس Ethernet أو محليًا.
المعلمات :
| المواصفات الفنية | ||
| نموذج | Smartpack S - لوحة التثبيت | |
| رقم القطعة | 242100.415 | |
| ادخال البيانات | ||
| الجهد (الاسمي) | 10-75 فولت تيار مستمر | |
| تأريض إخراج النظام | يدعم التوزيعات الموجبة والعائمة والسالبة.تتم الإشارة إلى جميع المدخلات للتحويل. | |
| استهلاك الطاقة ، الحد الأقصى - بدون مرحلات كحد أقصى - تنشيط جميع المرحلات | 3،1 وات (عرض السكون) 5،5 وات (العرض قيد التشغيل) | |
| وصلات النظام - شاشات النظام | ||
| استشعار الجهد ، دعم جهد النظام | 12 VDC ، 24VDC ، 48VDC ، 60VDC | |
| المعنى الحالي ، دعم التحويلة | 0 - 20mV و0-60mV | |
| مراقبة فتيل البطارية | مفتاح مساعد NO / NC ، اسحب لأعلى / لأسفل | |
| مراقبة تحميل الصمامات | مفتاح مساعد NO / NC ، مصفوفة الصمام الثنائي سحب لأعلى / لأسفل | |
| كشف خطأ الأرض | كشف بسيط لدائرة الجسر [التسامح: ± 10٪ ، نطاق التنبيه: 25 kΩ - 500k Ω] | |
| مراقبة سرعة المروحة | Tacho Sense 0-65000 دورة في الدقيقة [الحد الأقصى للإدخال.15 فولت] | |
| اتصالات النظام - التحكم في LVD | ||
| فصل البطارية | 1 (دعم مغلق أو غير مغلق) | |
| قطع الاتصال | 1 (دعم مغلق أو غير مغلق) | |
| مدخلات ومخرجات | ||
| التكوينات الرقمية ، المدخلات # 1 -6 |
مفتاح مساعد: NO / NC درجة الحرارة (لمسبار NTC) |
|
| التكوينات التناظرية ، المدخلات # 1 -4 |
الجهد التناظري [± 0-10 فولت] ± 4-20mA قياس التيار (من خلال المقاوم الخارجي 470k) |
|
| التكوينات التناظرية ، المدخلات # 5 -6 | الجهد التناظري [0 -75 فولت] قياس التماثل | |
| تكوينات الإخراج ، المخرجات # 1 -6 (الإنذارات) |
مرحل 6 مرات - جاف / نموذج ج قابل للتكوين عادةً مفتوح / مغلق [السعة القصوى 75 فولت / 2 أمبير / 60 واط] |
|
| التحكم في المروحة |
الجهد التناظري [0 - 10 فولت] تيار الخرج 0 - 20 مللي أمبير الحد الأدنى لمقاومة دخل المروحة 10 كيلو أوم |
|
| يمكن أن تتوفر الطاقة لعقد Eltek CAN | 500 مللي أمبير | |
| واجهة المستخدم | ||
| محلي | شاشة ملونة TFT مقاس 65 كيلو مقاس 2.2 بوصة ، دقة QVGA ، 4 مفاتيح | |
| منفذ إيثرنت |
10/100 BASE-T (HP Auto MDI / MDI-X) بروتوكولات IP: HTTP / SSL و SNMP v3 و MODBUS TCP و pComm UDP (PowerSuite) |
|
| منفذ تسلسلي |
RS-232 و RS-485 على موصل RJ11 البروتوكولات التسلسلية: MODBUS RTU ، مودم Call-Back / SMS Report (PSTN أو GSM) ، COMLI ، CSCP و pComm (PowerSuite) |
|
| المواصفات العامة | ||
| الأبعاد (العرض × الارتفاع × العمق *) * العمق خلف اللوحة | 232.2 × 76.2 × 33.0 ملم (9.1 × 3 × 1.3 بوصة) | |
| نطاق درجة حرارة | التشغيل -20 إلى +65 درجة مئوية (-40 إلى 149 درجة فهرنهايت) | |
| معايير التصميم | ||
| السلامة الكهربائية | UL 60950 -1-3 الطبعة ، EN 60950 -1-3 الطبعة | |
| EMC |
ETSI EN 300386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 FCC الجزء 15 الجزء الفرعي 109 |
|
| بيئة |
ETSI EN 30019: 2-1 (فئة 1.2) ، 2-2 (فئة 2.3) و 2-3 (فئة 3.2) متوافق مع ROHS |
|
