حسن جيدا تحكم مراقبة سلسلة CMU2 لنظام امدادات الطاقة رف 19 بوصة
التكامل على قوة النظام

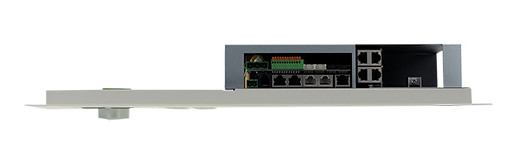

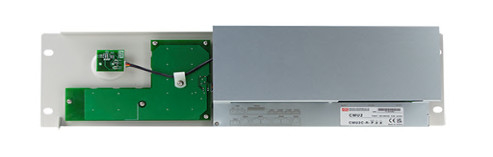

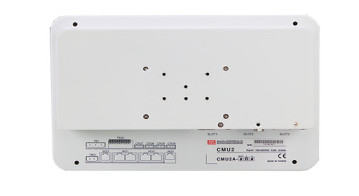

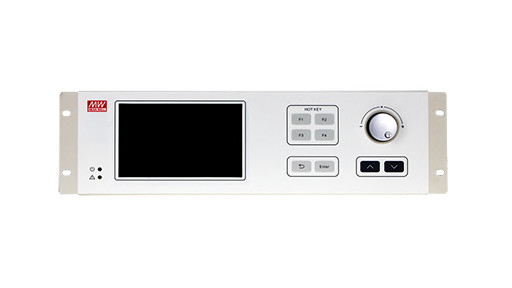

طرازان في 3U 19 بوصة على الأرفف وتكوينات قائمة بذاتها

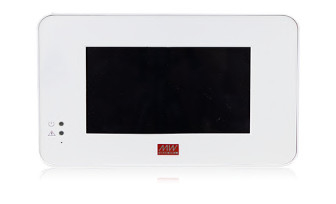

لوحة وأزرار تعمل باللمس مقاس 7 بوصات لسهولة التشغيل في الموقع
منفذ إيثرنت للمراقبة في الموقع أو عن بعد والتحكم في النظام
بروتوكولات اتصال PMBus و CANbus و RS-485 و RS-232 قابلة للتحديد
يتم توفير واجهة مستخدم مراقبة / تحكم قائمة على الويب لتطبيقات مختلفة
وصف:
CMU2 عبارة عن وحدة تحكم ذكية رقمية بالكامل يمكنها تنفيذ مهام المراقبة والتحكم في نظام الطاقة ، وتنفذ CMU2 لوحة لمس LCD مقاس 7 بوصات لتحقيق عملية تفاعلية.وقمت بتطوير صفحة مراقبة ويب جديدة تمامًا لإدارات أسرع وأكثر ذكاءً.
المعلمات :
| نموذج(ملاحظة 8) | CMU2 | CMU2 | -ر | ||
|
انتاج |
عرض شاشات الكريستال السائل | اعرض جهد خرج التيار المستمر والتيار وحالة كل وحدة تزويد بالطاقة | |||
| مؤشر LED | أخضر: تشغيل / أحمر عادي: خطأ / غير طبيعي | ||||
| اتصال المرحل | ملاحظة 4 | 4 قنوات قابلة للبرمجة للمستخدم ، 30 فولت / 1 أمبير | |||
| خرج تشابهي | ملاحظة 4 | 5 قنوات قابلة للبرمجة للمستخدم ، 0-10 فولت | |||
| الإخراج الرقمي | ملاحظة 4 | 5 قنوات قابلة للبرمجة للمستخدم ، إشارة مجمعة مفتوحة | |||
|
الإدخال |
مجال الجهد الكهربائي | 85 ~ 264 فولت تيار متردد ؛120-370 فولت تيار مستمر | |||
| نطاق الترددات | 47 ~ 63 هرتز | ||||
| تيار | 0.6 أمبير / 115 فولت تيار متردد 0.4 أمبير / 230 فولت تيار متردد | ||||
| مدخلات أنالوج | ملاحظة 4 | 5 قنوات ، 0-10 فولت ، دقة 12 بت | |||
| المدخلات الرقمية | ملاحظة 4 | 5 قنوات ، فتح إشارة المجمع | |||
|
وظيفة |
مراقب | I / P & O / P Voltage ، O / P الحالي ، درجة الحرارة ، مروحة دورة في الدقيقة | |||
| COMM.واجهه المستخدم | ملاحظة 1 | PMBus ، CANbus ، RS-485 ، RS-232 | |||
| فتحة بطاقة SD | SDHC 32 جيجابايت كحد أقصى. | ||||
| تحديث البرامج الثابتة | يمكن إجراء التحديث عبر بطاقة SD أو الوصول إلى Ethernet | ||||
| لغة واجهة المستخدم | الإنجليزية ، التقليدية / الصينية المبسطة | ||||
| سجل | سجل البيانات والأحداث | ||||
| صفارة | أجهزة الإنذار ، كتم الصوت | النقر على الزر والتنبيهات ، كتم الصوت | |||
|
الاتصالاتالبروتوكولات |
PMBUS | ملاحظة 4 | PMBus v1.1 | ||
| يمكن حافلة | ملاحظة 4 | CANbus 2.0B | |||
| شبكة الاتصال | دعم IEEE802.3 ، شبكة 10 / 100base | ||||
| بطاقات التوسيع | ملاحظة 1 | بطاقات التمديد | |||
| إيثرنتأيد | البروتوكولات | TCP / IP ، NTP ، SMTP ، Modbus TCP | |||
| قاعدة بيانات للانترنت | عرض حالة النظام والمعلمات والبيانات التي يتم تسجيلها أو تنزيلها | ||||
|
امتدادالبطاقات |
PMBUS | ملاحظة 7 | 2 منافذ PMBus ، PMBus V1.1 | ||
| يمكن حافلة | ملاحظة 7 | 2 منافذ CANBus ، CANBus 2.0B | |||
| USB / RS-232 / RS-485 | 2 منفذ USB ، منفذ RS-232 ، منفذ RS-485 | ||||
|
عرض |
شاشات الكريستال السائل |
ملاحظة 2 |
شاشة TFT LCD مقاس 7 بوصات ، دقة 800 × 480 ، لوحة تعمل باللمس بالسعة | ||
| تفاصيل الإعدادات يرجى الرجوع إلى دليل المستخدم | |||||
|
بيئة |
درجة حرارة العمل. | ملاحظة 2 | -25 ~ + 60 درجة | ||
| درجة الحرارة التخزين. | -40 ~ + 60 درجة | ||||
| اهتزاز | 10 ~ 500 هرتز ، 2 جرام 10 دقيقة / دورة ، 60 دقيقة.كل على طول محاور X ، Y ، Z | ||||
|
السلامة و EMC (الملاحظة 4) |
معايير السلامة | IEC62368-1 ، BS EN / EN62368-1 معتمد | |||
| مقاومة الجهدملاحظة 3 | I / PO / P: 3KVAC I / P-FG: 2KVAC O / P-FG: 0.7KVDC | ||||
| مقاومة العزلملاحظة 3 | O / P-FG: 100M أوم / 500VDC / 25 ℃ / 70٪ رطوبة نسبية | ||||
| انبعاث EMC | الامتثال لـ BS EN / EN55032 (CISPR32) فئة التوصيل B ، فئة الإشعاع A ؛BS EN / EN61000-3-2، -3 | ||||
| مناعة EMC | الامتثال لـ BS EN / EN61000-4-2،3،4،5،6،8،11، BS EN / EN61000-6-1 (BS EN / EN50082-2) ومستوى الصناعة الخفيفة والمعايير A | ||||
|
الآخرين |
MTBF | 680 ألف ساعة دقيقةTelcordia TR / SR-332 (بيلكور) ؛75.9 ألف ساعة دقيقةMIL-HDBK-217F (25 ℃) | |||
| البعد | 245 * 70 * 164.2 ملم (الطول * العرض * الارتفاع) | 483.6 * 66.3 * 132 ملم (الطول * العرض * الارتفاع) | |||
| التعبئة | 1.68 كجم8 قطع / 14.4 كجم / 2.14 قدم مكعب | 2.16 كجم ؛6 قطع / 14 كجم / 2.91 قدم مكعب | |||
| ملاحظة |
1. تعتمد على التطبيق. 2. قد تتجمد شاشة LCD عند درجة حرارة أقل من 20 درجة مئوية. 3 - تعتبر CN36 و CN37 على أنها O / P. 4. يتم تحديد جميع وظائف موصلات الإشارة: DIN / DOUT ، AIN / AOUT ، Relay ، RS-232 ، RS-485 ، PMBus ، CANBus عن طريق التطبيق.يرجى التحقق من دليل التثبيت للحصول على التفاصيل.
8. نموذج الطلب فقط CMU2C-P ## ، CMU2C-RP ## ، CMU2C-C ## ، CMU2C-RC ## و CMU2A- # R # اختياري متاح. ※ إخلاء المسؤولية عن المنتج: للحصول على معلومات مفصلة ، من فضلكارجع إلى https://www.meanwell.com/serviceDisclaimer.aspx |
||||
