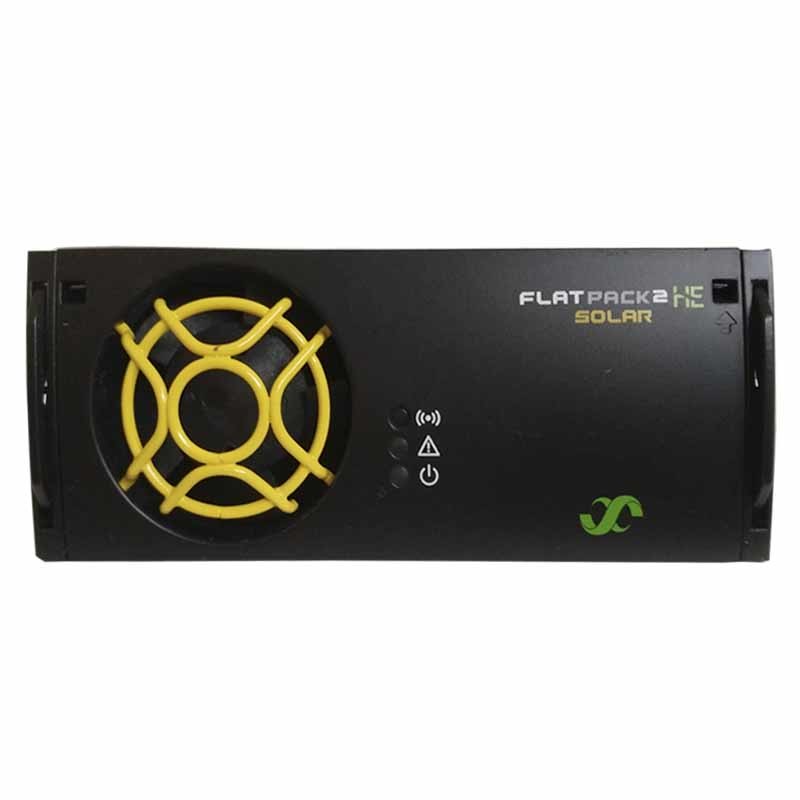

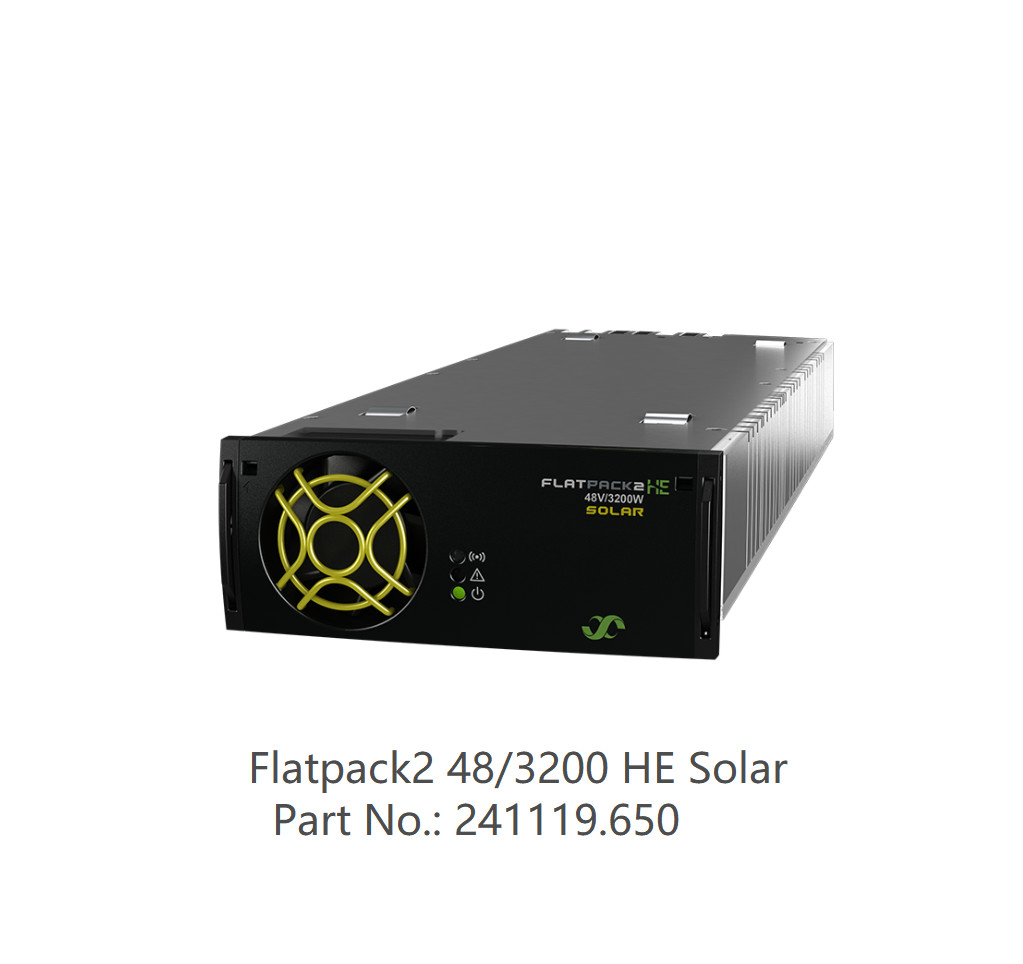

الشاحن الشمسي للطاقة الشمسية Flatpack2 48/3200 HE الشمسية Flatpack2 HE الشمسية 3200W Flatpack2 48V الشاحن الشمسي (241119.650)
مجموعة إضافية للشحن الشمسي لشركة "إلتيك" 2U / 3U رف مع Flatpack2 48/3200HE Flatpack2 48/1500HE (CTZ00000.1358))

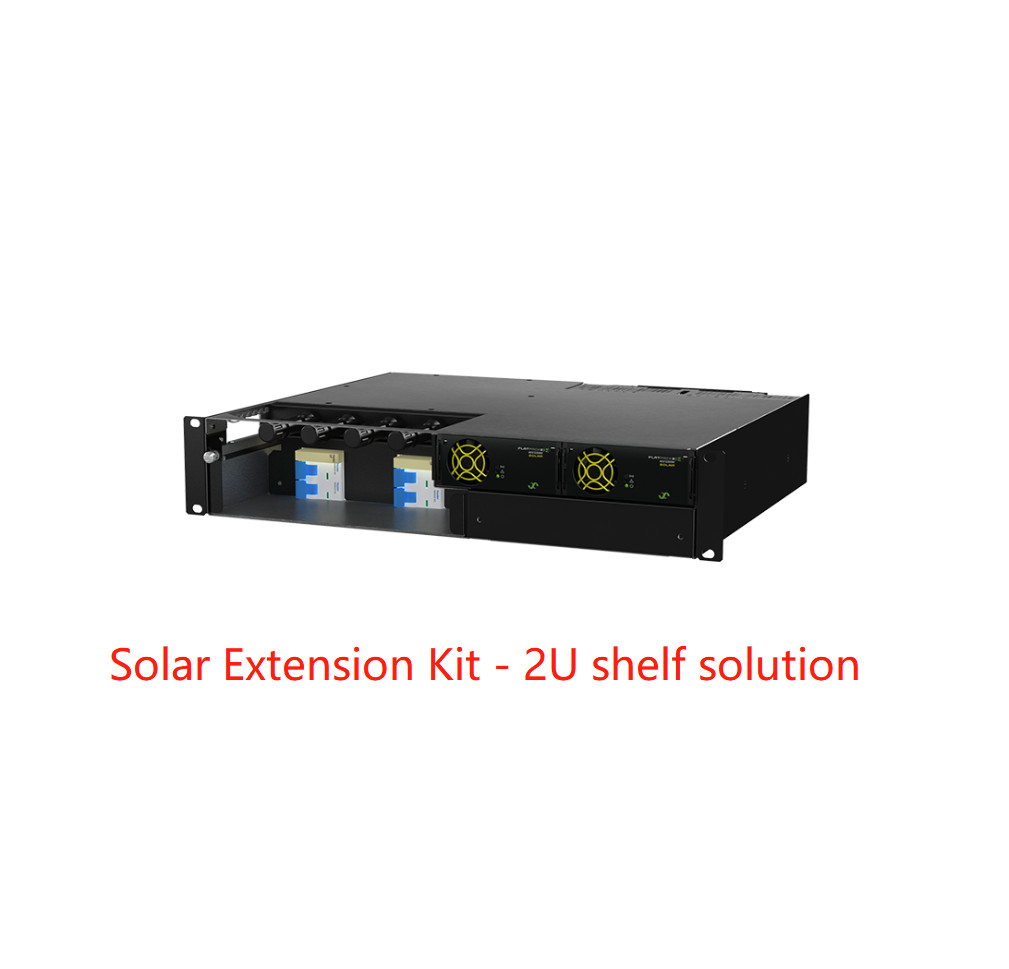

مجموعة التوسيع الشمسي - 2 وحدة/3 يومحلول الرف
مصممة خصيصًا مع موصلات MC4 للكابلات من الألواح الكهروضوئية ومفتاحات الخدمة والإضافات الخصوصية الاختيارية.آلية اتصال MC4 الأمامية والخلفية تمكن من التثبيت بسهولة في الموقع في كل من الحجرات الخارجية والداخلية.
الخصائص الرئيسية
المعلمات:
| النموذج | 2U SOLAR EXT. كيت | 3U SOLAR EXT. كيت | ||||
| رقم الجزء | CTZ00000.1358 | CTZ00000.1255 | ||||
| وحدات الطاقة | ||||||
| فلتباك2 الشاحن الشمسي 1) | Flatpack2 48/3200 HE الطاقة الشمسية | |||||
| الكفاءة القصوى | 97 ٪ | |||||
| الحد الأقصى للوحدة | ما يصل إلى 2 قطعة | ما يصل إلى 4 قطع | ||||
| بيانات المدخلات (شاحن شمسي) | ||||||
| الجهد (منطقة التشغيل) | 85-420 VDC | |||||
| الجهد (منطقة MPPT) 2) | 100-380 VDC | |||||
| الجهد (البدء) | 150 VDC | |||||
| الحد الأقصى للتيار | 20.3 ADC | |||||
| الحماية | فيوز، فاريستور للحماية العابرة، قطبية عكسية، إيقاف التشغيل عندما يكون VIN منخفض جدا، فحص خطأ الأرض أثناء بدء التشغيل | |||||
| لوحة الاتصال الكهروضوئي | ||||||
| مفاتيح الخدمة لمجموعات الطاقة الشمسية | 2 قطعة 2 قطب | 4 أجزاء من قطب 2 | ||||
| موصلات MC4 | 4 أجزاء (2 أجزاء لكل مجموعة PV | ) 8 أجزاء (2 أجزاء لكل مجموعة PV) | ||||
| الجهاز المساعد المتردد (اختياري) | ما يصل إلى 2 قطعة (النوع 1 + 2) | ما يصل إلى 4 أجزاء (النوع 2) | ||||
| بيانات الناتج | ||||||
| الجهد (المعيار الافتراضي) | 53.5 VDC | |||||
| الجهد (منطقة قابلة للتعديل) | 42 3) - 57.6 VDC | |||||
| القوة القصوى، VIN ≥ 170 VDC | 6400 واط | 12800 واط | ||||
| الحد الأقصى للتيار، @VOUT = 48 VDC | 133 أ | 266 A | ||||
| الحماية | إيقاف التيار الكهربائي المفرط ، دليل الدائرة القصيرة ، درجة حرارة عالية ، الحد من التيار الداخلي الساخن | |||||
| مواصفات أخرى | ||||||
| أجهزة الإنذار | إغلاق درجة حرارة عالية ومنخفضة، فشل المحول، إغلاق زيادة في الجهد عند الخروج، فشل المروحة، إنذار منخفض الجهد، فشل حافلة CAN | |||||
| تحذيرات (ضوء LED الأصفر) | الجهد الدخالي المنخفض، محول في وضع تخفيض الطاقة، حد التيار عن بعد نشط، الجهد الدخالي خارج النطاق، يلمع عند التوتر الزائد | |||||
| عادي (ضوء LED الأخضر) | الدخول والخروج بخير | |||||
| درجة حرارة العمل | -40 إلى +75 °C [-40 إلى +167 °F] 3) | |||||
| درجة حرارة التخزين | -40 إلى +85 °C [-40 إلى +185 °F] | |||||
| الأبعاد (W x D x H) 5) |
482 × 384 × 89 (2U) مم [19 × 15.1 × 3.5 بوصة] |
482 × 384 × 133 (3U) مم [19 × 15.1 × 5.3 بوصة] |
||||
| وزن (باستثناء الوحدات) | حوالي 7 كجم | حوالي 10 كجم | ||||
| معايير التصميم | ||||||
| السلامة الكهربائية | EN 60950-1:2006/A2:2013، EN 62368-1:2020/A11:2020، EN 62109-1:2010/-2:2011 | |||||
| الكهرومغناطيسي |
المعيار ETSI EN 300 386 v1.3.2 EN 61000-6-1:2019، EN 61000-6-2:2019, معيار EN 61000-6-3:2007/A1:2011/AC:2012، EN 61000-6-4:2019 |
|||||
| البيئة |
المعيار ETSI EN 300 019-2-1 v2.3.1:2017 (الفئة 1.2) المعيار ETSI EN 300 019-2-2 v2.4.1:2017 (الفئة 2.3) المعيار ETSI EN 300 019-2-3 v2.4.1:2015 (الفئة 3.2) المعيار ETSI EN 300 132-2 v2.6.1:2019 ظروف التشغيل العادية وفقاً لمادة 62040-5-3:2016 من معيار IEC.2ظروف تشغيل أخرى وفقاً لـ IEC 62040-5-3:2016 الفقرة 4.3، يجب أن تنصح |
|||||
|
1) انظر Flatpack2 صفحة بيانات الشاحن الشمسي لمزيد من التفاصيل 2) عند فولتات الخروج الاسمية. MPPT سوف تعمل حتى 100 فولت ولكن الحد الأقصى من التيار المدخل سوف خفض الحد الأقصى للطاقة المخرجة 3) تشغيل الاستعداد / الاختبار (VOUT < 48 VDC) محدود لـ VIN > 250 VDC 4) +45 إلى +75 درجة مئوية [+113 إلى +167 درجة فهرنهايت] مع أداء خفض 5) الحد الأدنى الموصى به عمق الخزانة هو 400 مم [15.7 بوصة] |
||||||
