Eltek Solar Extension Kit 3U Shelf Max PV سعة 6.4KW أو 12.8KW مع Flatpack2 48 / 1500HE شمسي (CTZ00000.1255)
طلب :
ل FLATPACK2 HE الشمسية مع MPPT
ل الوحدات الساخنة التوصيل
ل كشف أخطاء الأرض
ل السعة الكهروضوئية القصوى 6.4KW (2U) أو 12.8KW (3U)
ل لوحة التوصيل الكهروضوئية
موصلات MC4
مفاتيح الخدمة ل

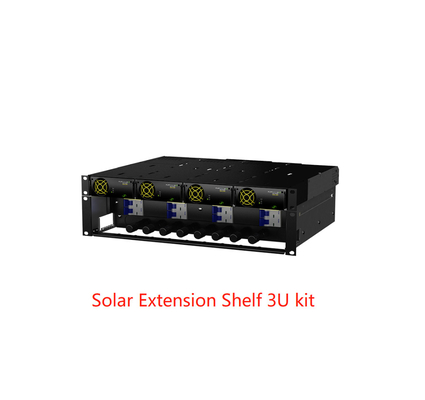

مجموعة تمديد الطاقة الشمسية - حل الجرف 3U
مصمم خصيصًا مع موصلات MC4 للكابلات من الألواح الكهروضوئية ومفاتيح الخدمة وأجهزة SPD الاختيارية.تتيح آلية التوصيل MC4 الأمامية والخلفية سهولة التثبيت في الموقع في كل من العبوات الخارجية والداخلية.
دلائل الميزات:
Flatpack2 HE الشمسية مع MPPT
وحدات قابلة للتوصيل على الساخن
اكتشاف خطأ الأرض
قدرة PV القصوى 12.8kW
لوحة توصيل PV
موصلات MC4
مفاتيح الخدمة
نوع DC SPD 2 (اختياري)
المعلمات :

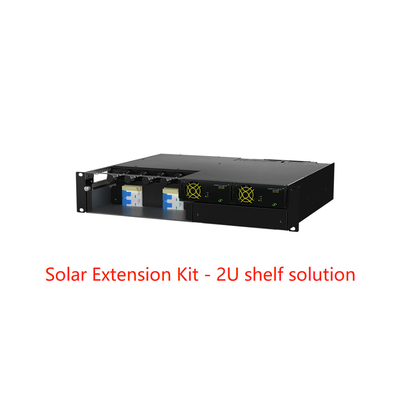

| نموذج | 2U SOLAR EXT.عدة | 3U الشمسي الخارجي.عدة | ||||
| رقم القطعة | CTZ00000.1358 | CTZ00000.1255 | ||||
| وحدات الطاقة | ||||||
| شاحن الطاقة الشمسية Flatpack2 1) | Flatpack2 48/3200 HE Solar | |||||
| ذروة الكفاءة | 97٪ | |||||
| ماكس لا.من الوحدات | ما يصل إلى 2 قطعة | ما يصل إلى 4 قطع | ||||
| بيانات الإدخال (الشاحن الشمسي) | ||||||
| الجهد (نطاق التشغيل) | 85-420 فولت تيار مستمر | |||||
| الجهد (نطاق MPPT) 2) | 100-380 فولت تيار مستمر | |||||
| الجهد (بدء التشغيل) | 150 فولت تيار مستمر | |||||
| الحد الأقصى الحالي | 20.3 ADC | |||||
| حماية | الصمامات ، المكثف للحماية العابرة ، القطبية المعكوسة ، الإغلاق عندما يكون VIN منخفضًا جدًا ، فحص خطأ الأرض أثناء بدء التشغيل | |||||
| لوحة التوصيل الكهروضوئية | ||||||
| مفاتيح الخدمة للصفائف الكهروضوئية | 2 قطعة 2 قطب | 4 قطع 2 قطب | ||||
| موصلات MC4 | 4 قطع (2 قطعة لكل مجموعة PV واحدة | ) 8 قطع (2 قطعة لكل مجموعة PV واحدة) | ||||
| DC SPD (خيار) | ما يصل إلى 2 قطعة (النوع 1 + 2) | ما يصل إلى 4 قطع (النوع 2) | ||||
| بيانات الناتج | ||||||
| الجهد (افتراضي) | 53.5 فولت تيار مستمر | |||||
| الجهد (مدى قابل للتعديل) | 42 3) - 57.6 فولت تيار مستمر | |||||
| أقصى قوة ، VIN 170 VDC | 6400 واط | 12800 واط | ||||
| أقصى تيار ،VOUT = 48 VDC | 133 أ | 266 أ | ||||
| حماية | إيقاف تشغيل الجهد الزائد ، وإثبات ماس كهربائى ، ودرجة حرارة عالية ، وحد تيار تدفق المكونات الساخنة | |||||
| المواصفات الأخرى | ||||||
| أجهزة الإنذار (مؤشر LED أحمر) | إيقاف تشغيل درجات الحرارة العالية والمنخفضة ، فشل المحول ، إيقاف تشغيل الجهد الزائد عند الإخراج ، فشل المروحة ، إنذار الجهد المنخفض ، فشل ناقل CAN | |||||
| تحذيرات (أصفر LED) | جهد إدخال منخفض ، محول في وضع خفض الطاقة ، تنشيط حد التيار البعيد ، جهد الإدخال خارج النطاق ، وميض عند الجهد الزائد | |||||
| عادي (أخضر LED) | الإدخال والإخراج طيب | |||||
| درجة حرارة التشغيل | -40 إلى +75 درجة مئوية [-40 إلى +167 درجة فهرنهايت] 3) | |||||
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية [-40 إلى +185 درجة فهرنهايت | |||||
| الأبعاد (العرض × العمق × الارتفاع) 5) |
482 × 384 × 89 (2U) ملم [19 × 15.1 × 3.5 بوصة] |
482 × 384 × 133 (3U) ملم [19 × 15.1 × 5.3 بوصة] |
||||
| الوزن (باستثناء الوحدات) | 7 كجم تقريبًا [15 رطلاً] | 10 كجم تقريبًا [22 رطلاً] | ||||
| معايير التصميم | ||||||
| السلامة الكهربائية | EN 60950-1: 2006 / A2: 2013 ، EN 62368-1: 2020 / A11: 2020 ، EN 62109-1: 2010 / -2: 2011 | |||||
| EMC |
ETSI EN 300386 v1.3.2 EN 61000-6-1: 2019 ، EN 61000-6-2: 2019 ، EN 61000-6-3: 2007 / A1: 2011 / AC: 2012 ، EN 61000-6-4: 2019 |
|||||
| بيئة |
ETSI EN 3001019-2-1 v2.3.1: 2017 (الفئة 1.2) ETSI EN 3001019-2-2 v2.4.1: 2017 (الفئة 2.3) ETSI EN 3001019-2-3 v2.4.1: 2015 (الفئة 3.2) ETSI EN 300132-2 v2.6.1: 2019 ظروف التشغيل العادية وفقًا لـ IEC 62040-5-3: بند 4.2.يجب الإبلاغ عن ظروف التشغيل الأخرى وفقًا لـ IEC 62040-5-3: بند 4.3 لعام 2016 |
|||||
|
1) انظر ورقة بيانات شاحن Flatpack2 Solar للحصول على التفاصيل 2) عند الفولتية الناتجة الاسمية.ستعمل MPPT حتى 100 فولت ، لكن الحد الأقصى لتيار الإدخال سيؤدي إلى خفض معدل طاقة الإخراج القصوى 3) عملية الاستعداد / الاختبار (VOUT <48 VDC) تقتصر على VIN> 250 VDC 4) +45 إلى +75 درجة مئوية [+113 إلى +167 درجة فهرنهايت] مع أداء منخفض التصنيف 5) الحد الأدنى الموصى به لعمق الخزانة هو 400 مم [15.7 بوصة] |
||||||
