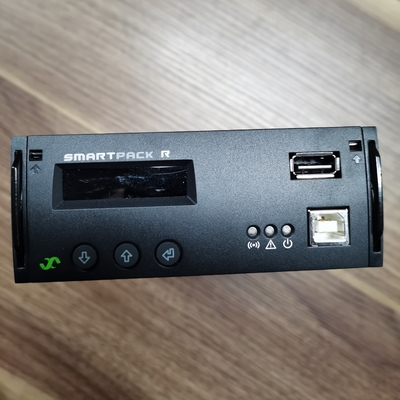

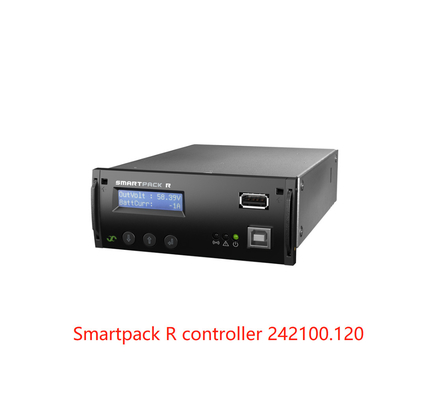

Eltek Monitoring Smartpack R controller for Telecom Power Core System (رقم الجزء: 242100.120)
وحدة التحكم Smartpack R لجعل نظام الطاقة لديك جاهزًا لسرعة عالية وقدرة عالية ومتصلة مع المستقبل ، ستجلب لك وحدة التحكم المعدلة هذه نظام الطاقة الحالي بما يتماشى مع المتطلبات الحالية ، وإطالة عمر النظام وبالتالي تقليل كل من العمر الافتراضي التكاليف والحاجة إلى استثمارات جديدة في السلطة.
دلائل الميزات
يتوافق الشكل والملاءمة والوظيفة مع الإرث
وحدة تحكم Eltek Smartpack
IPv4 / v6 ، واجهة ويب HTML5 مستجيبة ،
SNMPv3 ، MODBUS TCP ، RADIUS ،
اختبار الاختراق الأمني
جميع وحدات الطاقة Eltek ، بما في ذلك
Rectiverters وعقد CAN مثل
فليكسيمونيتور

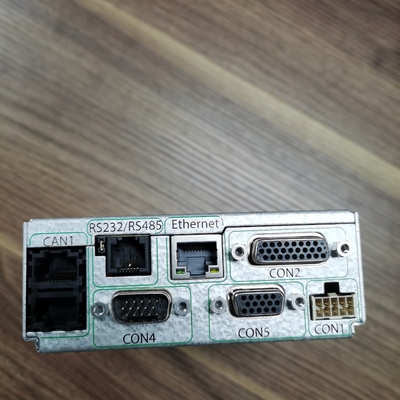

المنافذ التسلسلية / USB: USB من النوع B و USB من النوع A.
مضيف لأجهزة دونجل ، واي فاي ، مودم 4G ،
بلوتوث ومحركات أقراص فلاش وما إلى ذلك.
RJ-11 w / RS-232 / RS-485 ث / MODBUS RTU
الرقيق لـ SCADA و MODBUS RTU
ماجستير في جمع البيانات من طرف ثالث
المعدات مع شكلي عام
بروتوكول للمقاييس الذكية ، وما إلى ذلك ، وثابت
بروتوكولات بطاريات Li-Ion وما إلى ذلك.
التطبيقات
اتصالات - لاسلكي
· محطات إذاعية قاعدية / مواقع خلوية
· LTE / 4G / 5G
· MCS
· الميكروويف
· موجة عريضة
الاتصالات - ثابتة
· المكتب المركزي / كورد
· الأساسية
· إذاعة
· مركز البيانات
المعلمات:
|
المواصفات الفنية |
||
| نموذج | Smartpack R | |

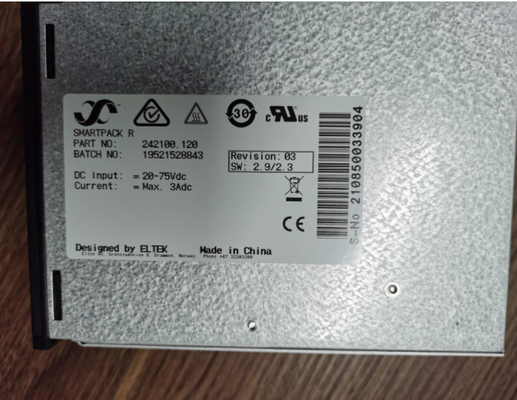

| رقم القطعة | 242100.120 | |
| ادخال البيانات | ||
| الجهد (الاسمي) | 10-75 فولت تيار مستمر | |
| استهلاك الطاقة | 3 وات (عرض السكون ، بدون توزيع ، طاقة CAN ، تنشيط LVD ، بدون طاقة USB) 25 وات (العرض قيد التشغيل ، توزيع CAN Power ، تنشيط LVD ، USB Power) | |
| وصلات النظام - شاشات النظام | ||
| استشعار الجهد ، دعم جهد النظام | 12 VDC ، 24VDC ، 48VDC ، 60VDC | |
| المعنى الحالي ، دعم التحويلة | 0 - 20mV ، 0-50mV ، 0-60mV و0-100mV | |
| مراقبة فتيل البطارية | مفتاح مساعد NO / NC ، اسحب لأعلى / لأسفل | |
| مراقبة تحميل الصمامات | مفتاح مساعد NO / NC ، مصفوفة الصمام الثنائي سحب لأعلى / لأسفل | |
| مراقبة درجة حرارة البطارية | إدخال مستشعر AD590 | |
| مراقبة تناظر البطارية (مدمج) | 4 مداخل جهد تناظري [0-75 فولت] (12 أو 24 أو 60 فولت) | |
| اتصالات النظام - التحكم في LVD | ||
| فصل البطارية | 1 (دعم مغلق أو غير مغلق) | |
| قطع الاتصال | 2 (دعم مغلق أو غير مغلق) | |
| المداخل والمخرجات العامة | ||
| التكوينات الرقمية ، المدخلات # 1-6 | مفتاح مساعد: NO / NC | |
| التكوينات التناظرية ، المدخلات # 1-2 | الجهد التناظري [0-75 فولت] (تكوين على شكل NO أو NC أو إحساس مصفوفة الصمام الثنائي أو إحساس الجهد) | |
| التكوينات التناظرية ، المدخلات # 3-6 | الجهد التناظري [0-75 فولت] (تكوين مثل NO أو NC أو استشعار مصفوفة الصمام الثنائي أو استشعار الجهد) الدعم: استشعار درجة الحرارة مع مسبار NTC | |
| تكوينات المخرجات ، المخرجات # 1-6 | مرحل 6 مرات - جاف / النموذج C - قابل للتكوين عادةً مفتوح / مغلق [السعة القصوى 75 فولت / 2 أمبير / 60 واط] | |
| اتصالات نظام التحكم | ||
| يمكن السلطة | يمكن توزيع الطاقة المتاحة +/- 500mA | |
|
يمكن العقد |
الدعم: شاشات الإدخال / الإخراج ، ومراقبة سلسلة البطارية ، وشاشة الحمل / الحالية ، وميزة Fleximonitor ، وشاشة التيار المتردد الرئيسية ، والعودة الذكية (قديمة) | |
| واجهة المستخدم | ||
| محلي | شاشة LCD أبجدية رقمية (مدعومة بالصينية التقليدية والمبسطة) و 3 مفاتيح | |
|
منفذ إيثرنت (eth 0: منفذ LAN) (eth 1: منفذ Craft w / DHCP ، منفذ جهاز USB) |
10/100 BASE-T (اختياري: 1000 BASE-T) IPv4 / v6.0 بروتوكولات IP: HTTP (واجهة المستخدم المستجيبة لـ HTML5) / SSL (TLS مع منشئ الشهادات الموقعة ذاتيًا أو تحميل الشهادات المصدق عليها) ، SNMP v3 w / MIBs العامة ونوع MIB المؤسسي: SP2- MIB (Eltek Branch 10) ، MODBUS TCP و pComm UDP (PowerSuite) و VPN و VLAN و NTP و SFTP و RADIUS |
|
|
مضيف USB
جهاز USB |
محرك أقراص فلاش لترقية SWFW وتحميل ملف تكوين XML تمت قراءة التكوين من منفذ Smartpack 1 Gen USB Device wlan0: دونجل WiFi لمنفذ الحرف اللاسلكي ، wwan0: مودم خلوي USB 4G eth2: إيثرنت جيجابت الكمبيوتر الشخصي - pComm - Windows PowerSuite |
|
| المنافذ التسلسلية |
RS-232 و RS-485 على موصل RJ11 البروتوكولات التسلسلية: MODBUS RTU Slave و MODBUS RTU / ASCII Master (تتوفر عدة أنواع محددة مسبقًا وقارئ بيانات عام كامل قابل للتكوين) ومودم Call-Back / SMS Report (PSTN أو GSM) و pComm (PowerSuite) |
|
| المواصفات العامة | ||
| الأبعاد (WxHxD) | 109 × 44 (1U) × 156 ملم (4.3 × 1.75 × 6.1 بوصة) [عمق الهيكل: 140 ملم] | |
| نطاق درجة حرارة | التشغيل -20 إلى +65 درجة مئوية (-40 إلى 149 درجة فهرنهايت) | |
| معايير التصميم | ||
| السلامة الكهربائية | UL 60950-1 ، 2ed ، 2014/2014 ، EN 60950-1: 2006 / A2: 2013 | |
| EMC |
ETSI EN 300386 V.2.1.1 ، EN 61000-6-1 (2007) / -2 (2005) / -3 (2012) / -4 (2011) ، FCC CFR47 الجزء 15B القسم 109: 2010 |
|
| بيئة |
ETSI EN 30019: 2-1 v2.3.1 (الفئة 1.2) ، 2-2 v2.4.1 (الفئة 2.3) و 2-3 v2.4.1 (الفئة 3.2) 2011/65 / EU (RoHS) و 2012/19 / الاتحاد الأوروبي (WEEE) ظروف التشغيل العادية وفقًا لـ IEC 62040-5-3: بند 4.2.ظروف التشغيل الأخرى وفقًا لـ IEC 62040- 5-3: 2016 الفقرة 4.3 ، يجب الإشارة إليها |
|
توافق مراقبة Eltek
|
يمكن للجهاز |
بداية |
نهاية |
خدر العقد |
|
سمارت باك |
1 |
14 |
14 |
|
Smartpack 2 أساسي |
1 |
10 |
10 |
|
Smartpack 2 Master |
11 |
14 |
4 |
|
سمارتنود |
17 |
30 |
14 |
|
مراقب البطارية |
33 |
46 |
14 |
|
مراقبة الحمل |
49 |
62 |
14 |
|
فليكس مونيتور |
65 |
78 |
14 |
|
شاشات الإدخال / الإخراج |
81 |
94 |
14 |
|
مراقب التيار الكهربائي |
97 |
110 |
14 |
