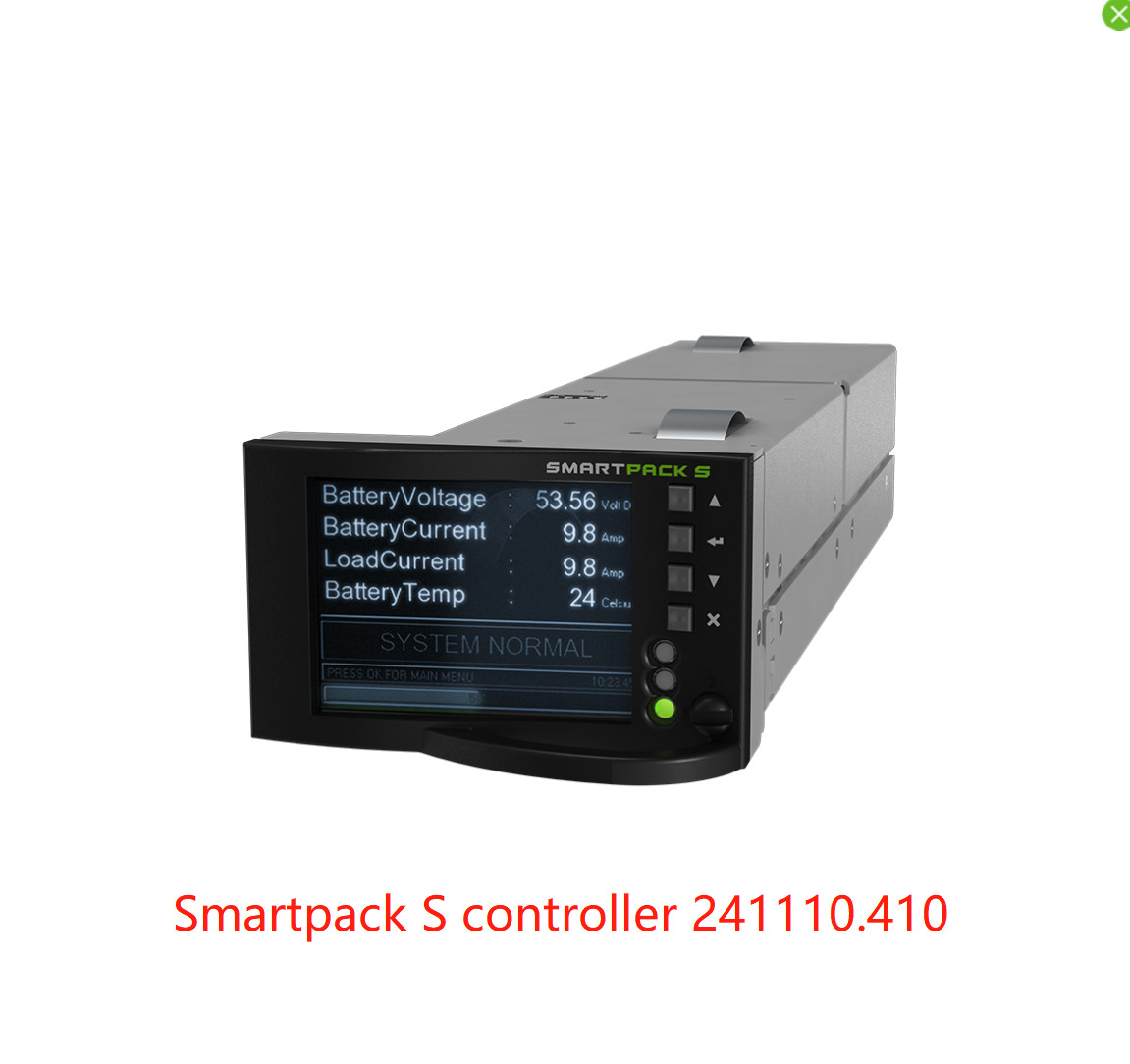

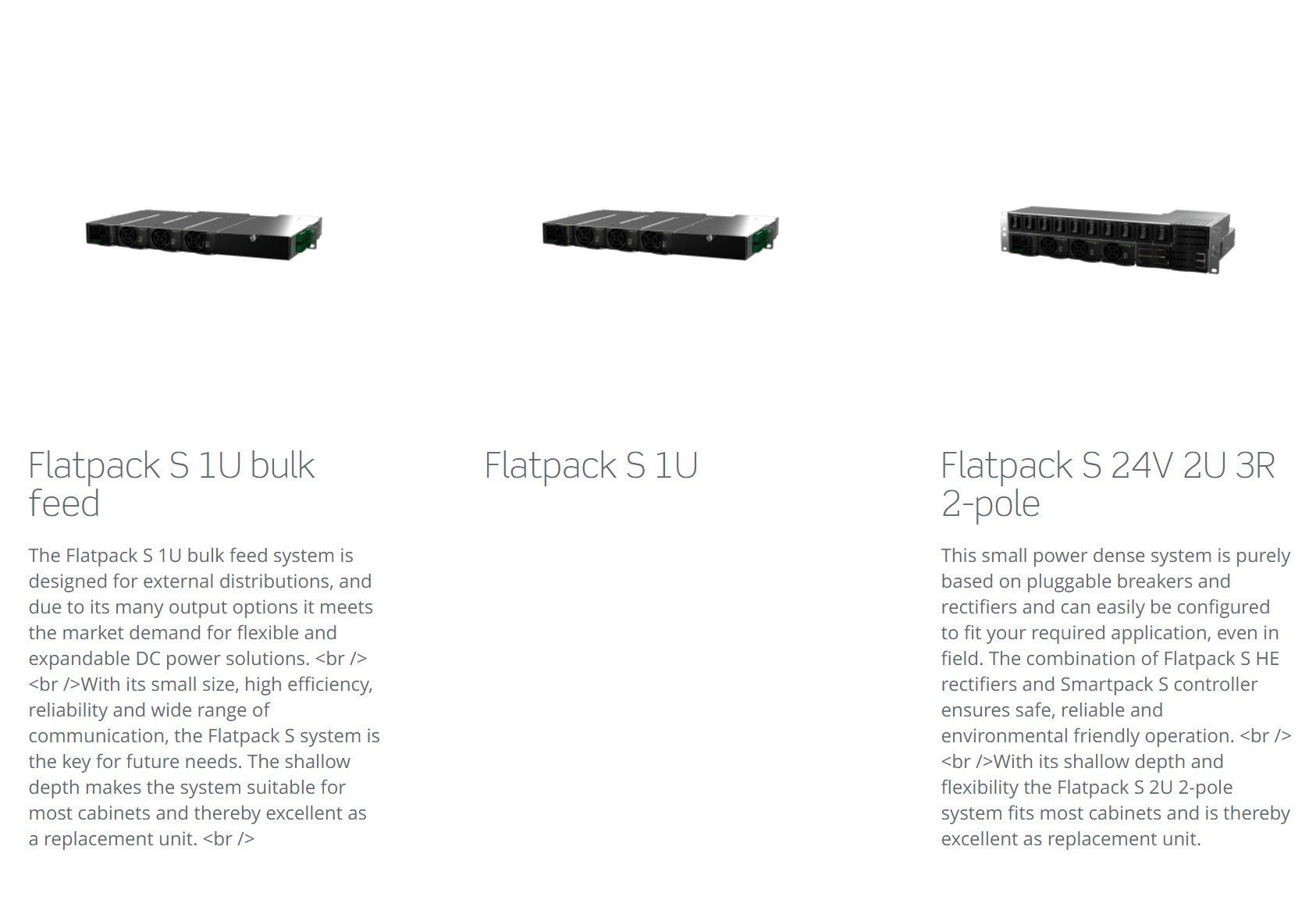

تم تصميم Smartpack S لمنصة نظام Flatpack S، ويجد طريقه إلى العديد من التطبيقات المقيدة بالمساحة. يستخدم في رفوف الطاقة بارتفاع 1U وعمق 265 مم، يوفر Smartpack S مراقبة وتحكمًا شاملين لنظام 2-3 كيلو واط يشغل أقل من 6 لترات.
الاتصالات – الجوال / اللاسلكي
· محطات القاعدة اللاسلكية / مواقع الخلايا
· LTE / 4G / WIMAX
· أنظمة الهوائيات الموزعة
· النطاق العريض
الاتصالات – الثابتة
· الألياف الضوئية / FTTX
· الميكروويف
· الكابل
· النطاق العريض
الصناعة البحرية والعمليات
· أنظمة السلامة والأتمتة (SAS)
البنية التحتية للسكك الحديدية
· التحكم والحماية
· الإشارات
المعلمات:
| المواصفات الفنية | ||
| الموديل | Smartpack S | |
| رقم القطعة | 242100.410 | |
| بيانات الإدخال | ||
| الجهد (الاسمي) | 10 - 75 VDC | |
| استهلاك الطاقة، كحد أقصى - لا يتم تنشيط المرحلات كحد أقصى - يتم تنشيط جميع المرحلات | 3,1 واط (شاشة النوم) 5,5 واط (تشغيل الشاشة) | |
| وصلات النظام - شاشات النظام | ||
| استشعار الجهد، دعم جهد النظام | 12 VDC، 24VDC، 48VDC & 60VDC | |
| استشعار التيار، دعم التحويلة | 0 - 20mV و 0 - 60mV | |
| مراقبة فتيل البطارية | مفتاح مساعد NO/NC، سحب لأعلى/لأسفل | |
| مراقبة فتيل الحمل | مفتاح مساعد NO/NC، مصفوفة الصمام الثنائي سحب لأعلى/لأسفل | |
| كشف خطأ الأرض | كشف دائرة الجسر البسيط | |
| وصلات النظام - التحكم في LVD | ||
| فصل البطارية | 1 (يدعم المزلاج أو غير المزلاج) | |
| فصل الحمل | 1 (يدعم المزلاج أو غير المزلاج) | |
| المدخلات والمخرجات | ||
| تكوينات رقمية، المدخلات #1-6 | مفتاح مساعد: NO/NC | |
| تكوينات تناظرية، المدخلات #1-4 |
الجهد التناظري[±0 - 10V] ±قياس التيار 4-20mA (من خلال مقاوم خارجي 470kΩ) درجة الحرارة (لمسبار NTC) |
|
| تكوينات تناظرية، المدخلات #5-6 | الجهد التناظري[0-75V] قياس التماثل | |
| تكوينات الإخراج، المخرجات #1-6 (الإنذارات) |
6x Relay–Dry/Form C قابل للتكوين بشكل طبيعي مفتوح/مغلق [الحد الأقصى للسعة 75V/2A/60W] |
|
| واجهة المستخدم | ||
| محلي |
شاشة TFT ملونة 2.2” 65k بدقة QVGA 4 مفاتيح |
|

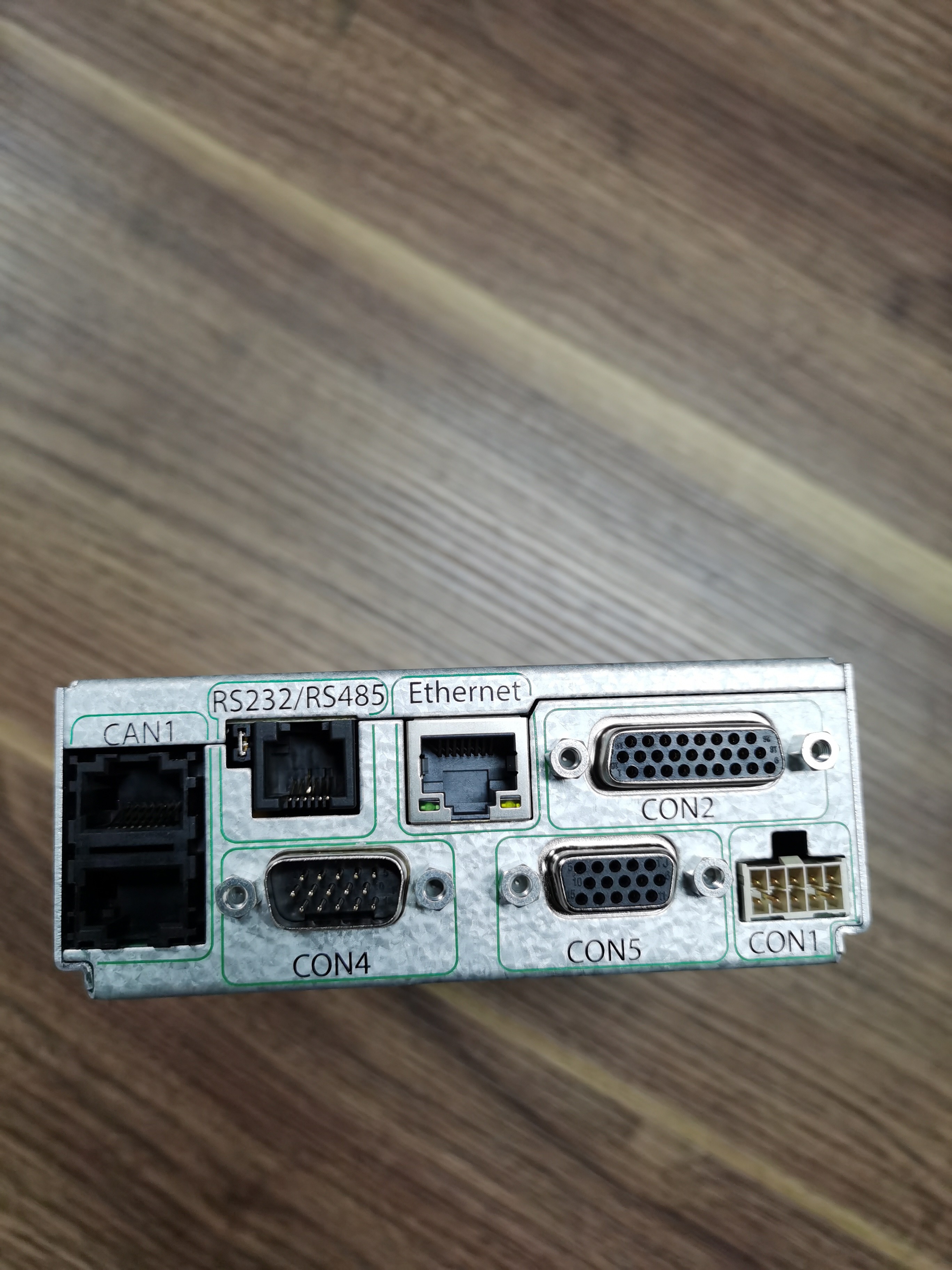

| منفذ إيثرنت |
10/100 BASE-T HP Auto MDI/MDI-X بروتوكولات IP: HTTP / SSL، SNMP v3، MODBUS TCP و pComm UDP (PowerSuite) |
|
| المنفذ التسلسلي |
RS-232 و RS-485 على موصل RJ11 البروتوكولات التسلسلية: MODBUS RTU، معاودة الاتصال بالمودم/إبلاغ الرسائل القصيرة (PSTN أو GSM)، COMLI، CSCP و pComm (PowerSuite) |
|
| المواصفات العامة | ||
| الأبعاد (العرض × الارتفاع × العمق) | 72.2 × 43.0 × 220.7 مم (2.8 × 1.7 × 8.7”) | |
| نطاق درجة الحرارة | التشغيل -20 إلى +65˚C (-40 إلى 149˚F) | |
| معايير التصميم | ||
| السلامة الكهربائية | UL 60950-1-3rdالإصدار، EN 60950-1-3rdالإصدار | |
| EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 FCC الجزء 15 الجزء الفرعي 109 |
|
| البحرية*) | DNVGL-CG-03391) | |
| البيئة |
ETSI EN 300 019: 2-1 (الفئة 1.2)، 2-2 (الفئة 2.3) & 2-3 (الفئة 3.2) متوافق مع ROHS |
|
| 1) صالح فقط لرقم القطعة 242100.410M | ||
مقارنة Eltek Monitoring
|
جهاز CAN |
بداية |
نهاية |
عدد العقد |
|
Smartpack |
1 |
14 |
14 |
|
Smartpack 2 Basic |
1 |
10 |
10 |
|
Smartpack 2 Master |
11 |
14 |
4 |
|
Smartnode |
17 |
30 |
14 |
|
مراقب البطارية |
33 |
46 |
14 |
|
مراقب الحمل |
49 |
62 |
14 |
|
مراقب Flex |
65 |
78 |
14 |
|
مراقبو الإدخال/الإخراج |
81 |
94 |
14 |
|
مراقب التيار الكهربائي |
97 |
110 |
14 |
