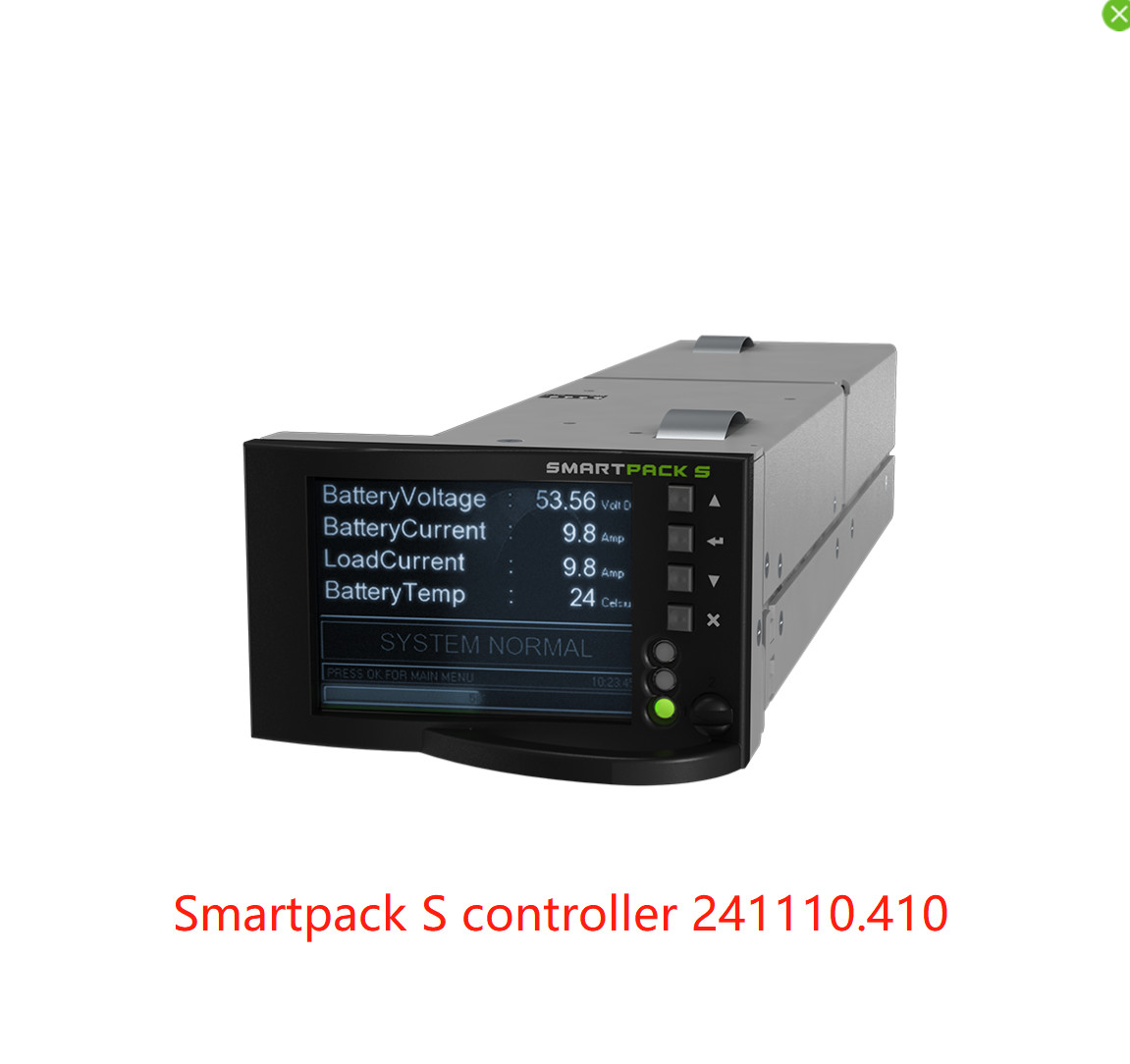

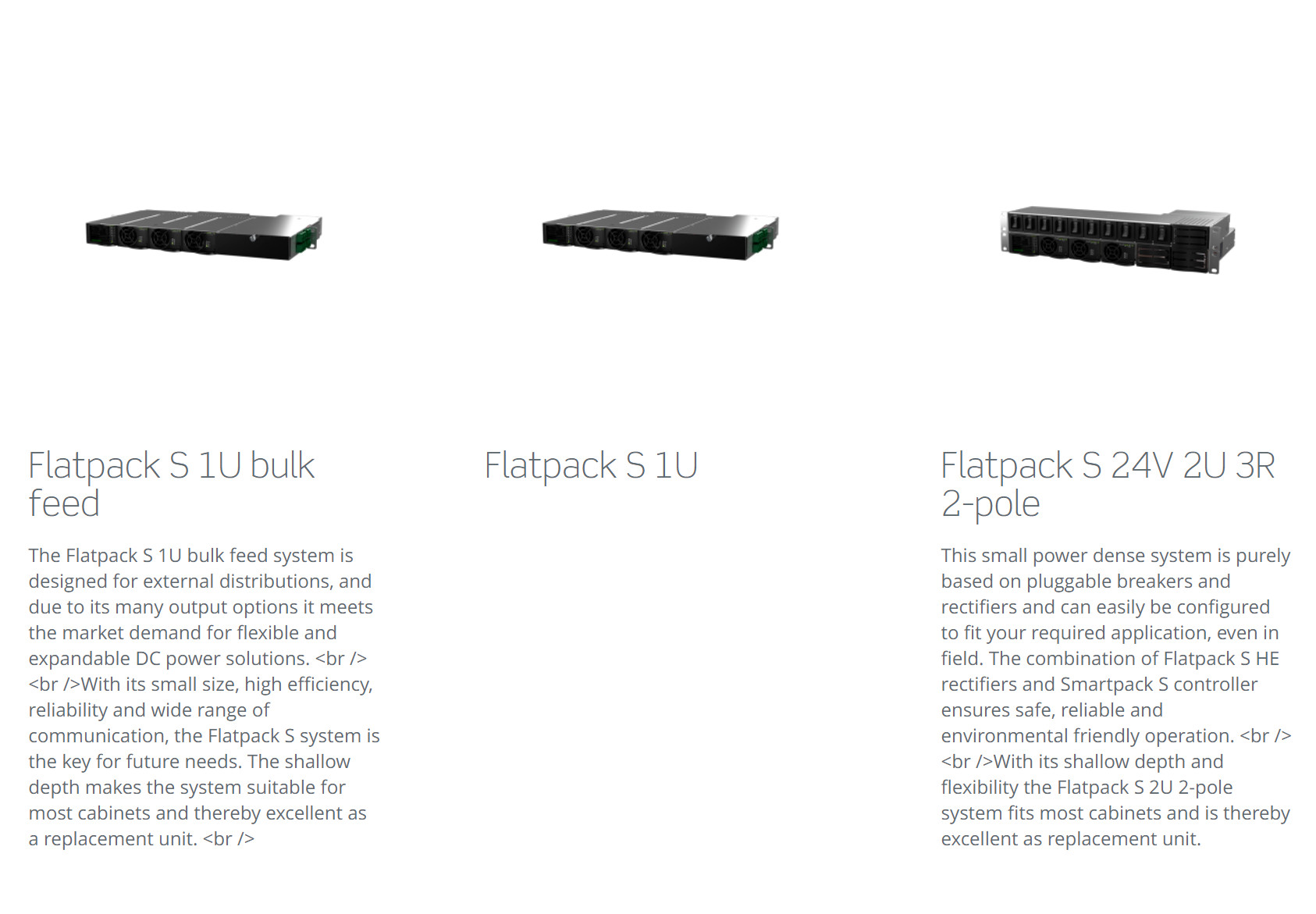

مصممة لمنصة نظام Flatpack S، يجد Smartpack S طريقه إلى العديد من التطبيقات المحدودة في المساحة.يقدم Smartpack S مراقبة شاملة والتحكم في نظام 2-3kW يحتل أقل من 6 لترات.
الاتصالات المحمول / اللاسلكي
· محطات راديوية أساسية/ مواقع الخلايا
· LTE / 4G / WIMAX
· أنظمة الهوائيات الموزعة
· النطاق العريض
التليكوم
· الألياف الضوئية / FTTX
· الموجات الدقيقة
· الكابلات
· النطاق العريض
الصناعة الخارجية والمعالجة
· أنظمة السلامة والأتمتة (SAS)
البنية التحتية للسكك الحديدية
· الرقابة والحماية
· الإشارة
المعايير:
| المواصفات التقنية | ||
| النموذج | الحزمة الذكية S | |
| رقم الجزء | 242100.410 | |
| بيانات الإدخال | ||
| الجهد (اسمياً) | 10 - 75 VDC | |
| استهلاك الطاقة، الحد الأقصى - لا يوجد رلاي مشغولاً الحد الأقصى - جميع الرلاي مشغولاً | 31 واط (عرض النوم) 5,5 واط (عرض يعمل) | |
| اتصالات النظام - مراقبي النظام | ||
| حس الجهد، دعم جهد النظام | 12VDC و 24VDC و 48VDC و 60VDC | |
| الحالة الحالية، دعم الشنت | 0 - 20mV و 0 - 60mV | |
| مراقبة فيوز البطارية | المفتاح المساعد NO/NC، سحب للأعلى/أسفل | |
| مراقبة فيوز الحمل | المفتاح المساعد NO/NC، مصفوفة الديود سحب أعلى/أسفل | |
| اكتشاف الأخطاء الأرضية | الكشف عن دوائر الجسر البسيطة | |
| اتصالات النظام - تحكم LVD | ||
| قطع البطارية | 1 (مدعوم مع قفل أو بدون قفل) | |
| فصل الحمولة | 1 (مدعوم مع قفل أو بدون قفل) | |
| المدخلات والمخرجات | ||
| التكوينات الرقمية، المدخلات #1-6 | مفتاح المساعدة: NO/NC | |
| التكوينات التناظرية، المدخلات #1-4 |
الجهد التناظري[±0 - 10 فولت] ±4-20mA قياس التيار (من خلال المقاومة الخارجية 470kΩ) درجة الحرارة (للمسبار NTC) |
|
| التكوينات التناظرية، المدخلات #5-6 | الجهد التناظري[0-75 فولت] قياس التماثل | |
| تكوينات الإخراجات، الإخراجات 1- 6 (إنذارات) |
6x ريلـي جـاف/شكل جـ قابلة للتكوين بشكل طبيعي مفتوح / مغلق [قوة أقصى 75V / 2A / 60W] |
|
| واجهة المستخدم | ||
| المحلي |
2.2 TFT 65k عرض ملون QVGA الدقة 4 مفاتيح |
|

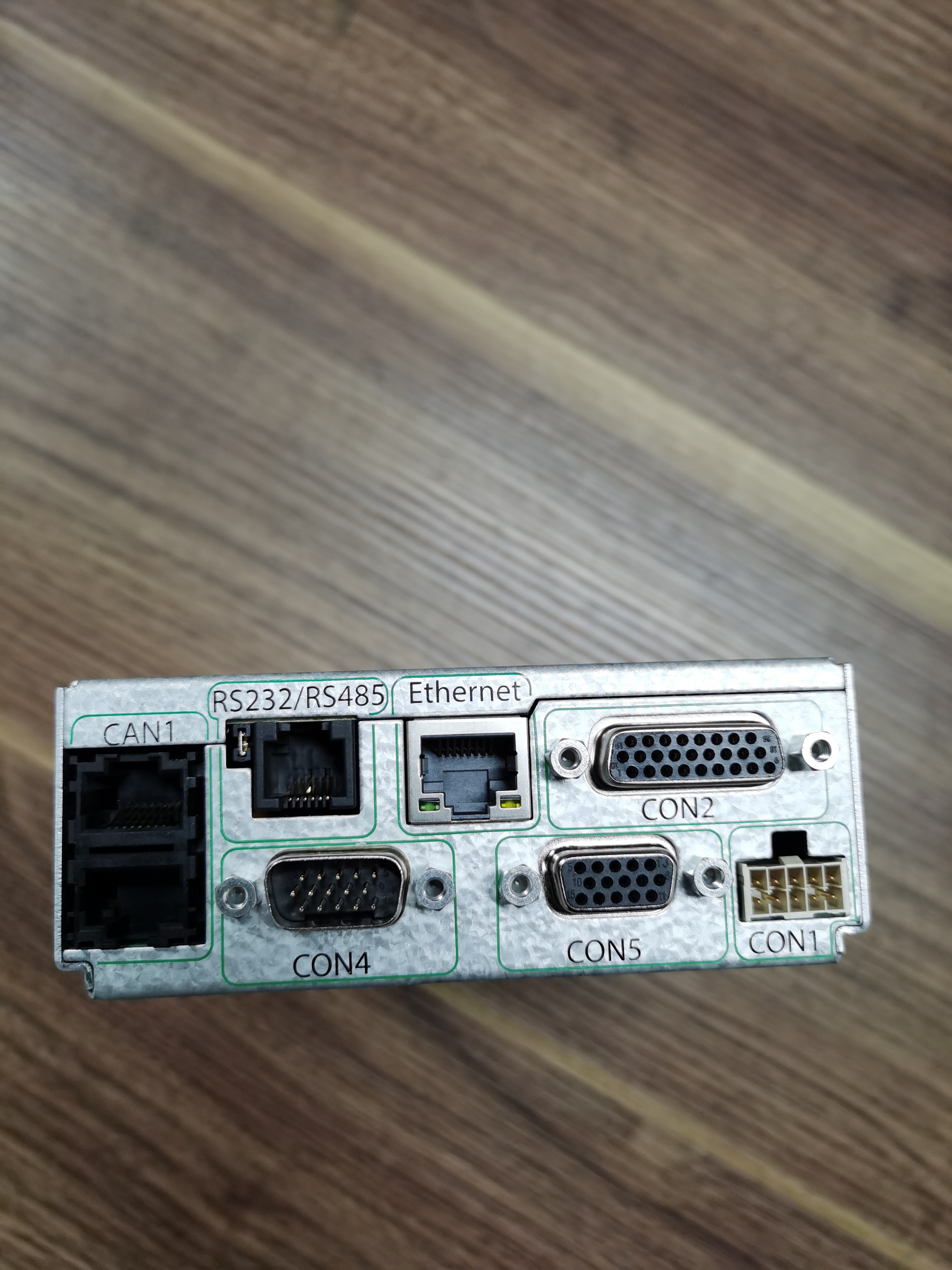

| منفذ Ethernet |
10/100 BASE-T HP Auto MDI/MDI-X بروتوكولات IP: HTTP / SSL ، SNMP v3 ، MODBUS TCP و pComm UDP (PowerSuite) |
|
| منفذ تسلسلي |
RS-232 و RS-485 على رابط RJ11 البروتوكولات المتسلسلة: MODBUS RTU، Modem Call-Back/SMS reporting (PSTN أو GSM) ، COMLI، CSCP و pComm (PowerSuite) |
|
| المواصفات العامة | ||
| الأبعاد (WxHxD) | 72.2 × 43.0 × 220.7 ملم (2.8 × 1.7 × 8.7 ′′) | |
| نطاق الحرارة | العمل من -20 إلى +65 درجة مئوية (-40 إلى 149 درجة فهرنهايت) | |
| معايير التصميم | ||
| السلامة الكهربائية | الـ UL 60950-1-3rdالطبعة ، EN 60950-1-3rdالطبعة | |
| الكهرومغناطيسي |
ETSI EN 300 386 فولت.1.4.1 EN 61000-6-1 / -2 / -3 / -4 الجزء الخامس عشر من إدارة الاتصالات الفيدرالية الجزء الفرعي 109 |
|
| البحرية*) | DNVGL-CG-03391) | |
| البيئة |
المعيار ETSI EN 300 019: 2-1 (الطبقة 1.2) ، 2-2 (الطبقة 2.3) و 2-3 (الطبقة 3.2) متوافقة مع ROHS |
|
| 1) صالح فقط للفصل رقم 242100.410M | ||
مقارنة مراقبة Eltek
|
جهاز CAN |
إبدأ |
النهاية |
تعثر العقد |
|
الحزمة الذكية |
1 |
14 |
14 |
|
الحزمة الذكية 2 الأساسية |
1 |
10 |
10 |
|

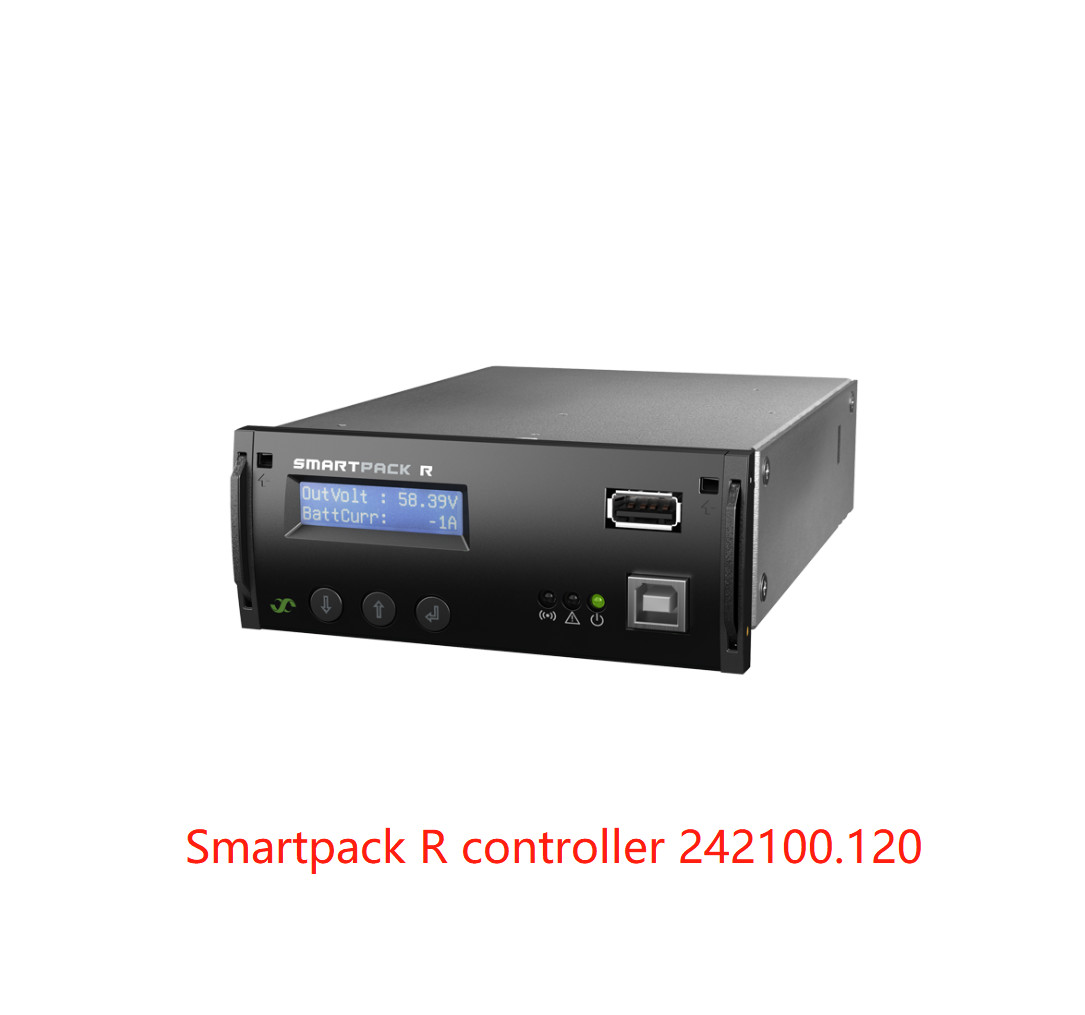

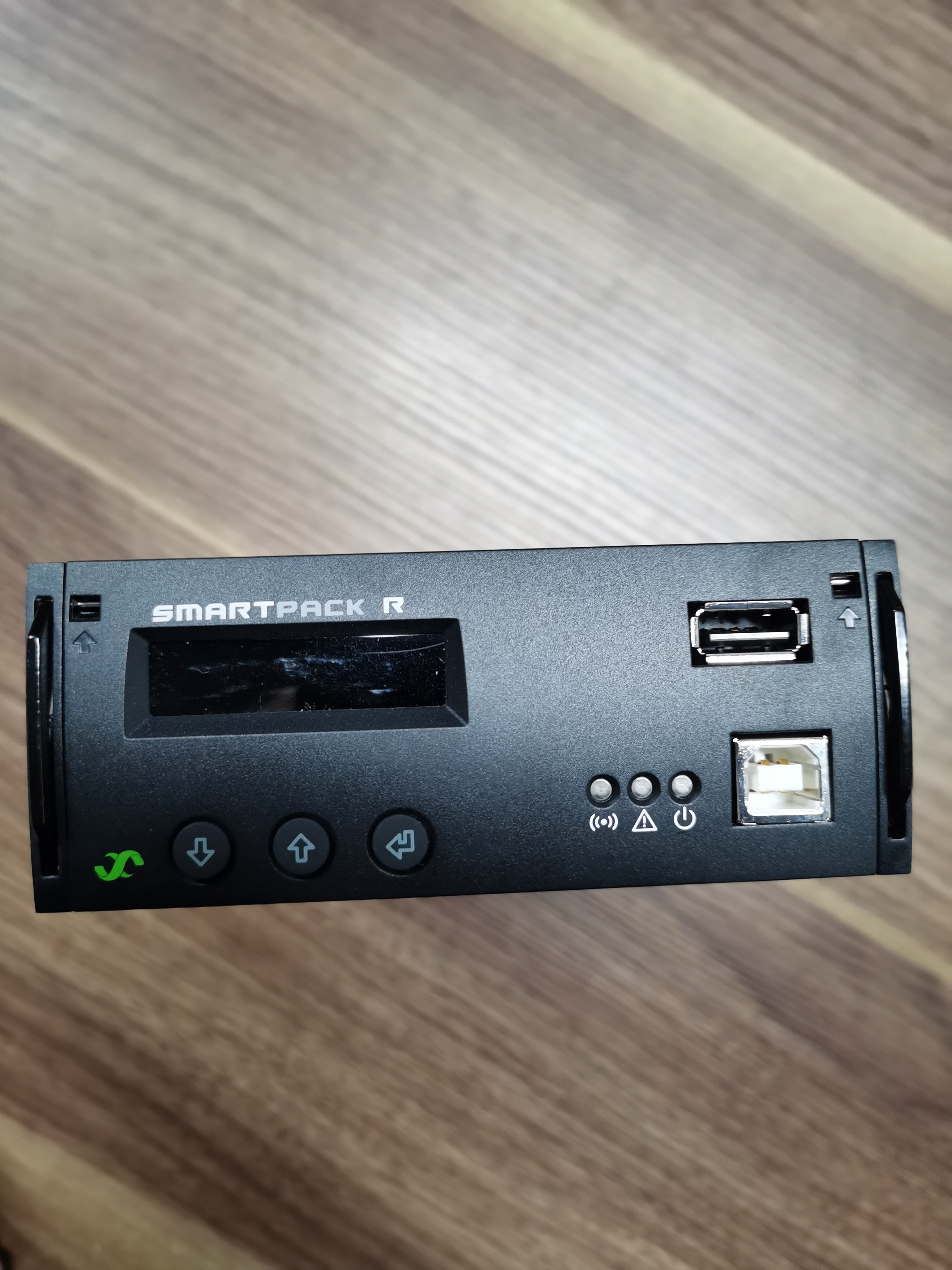

الـ (سمارتباك 2) |
11 |
14 |
4 |
|
العقدة الذكية |
17 |
30 |
14 |
|
جهاز مراقبة البطارية |
33 |
46 |
14 |
|
مراقبة الحمل |
49 |
62 |
14 |
|
جهاز مراقبة مرن |
65 |
78 |
14 |
|
شاشات الإدخال والخروج |
81 |
94 |
14 |
|
مراقبة الرئيسي |
97 |
110 |
14 |
