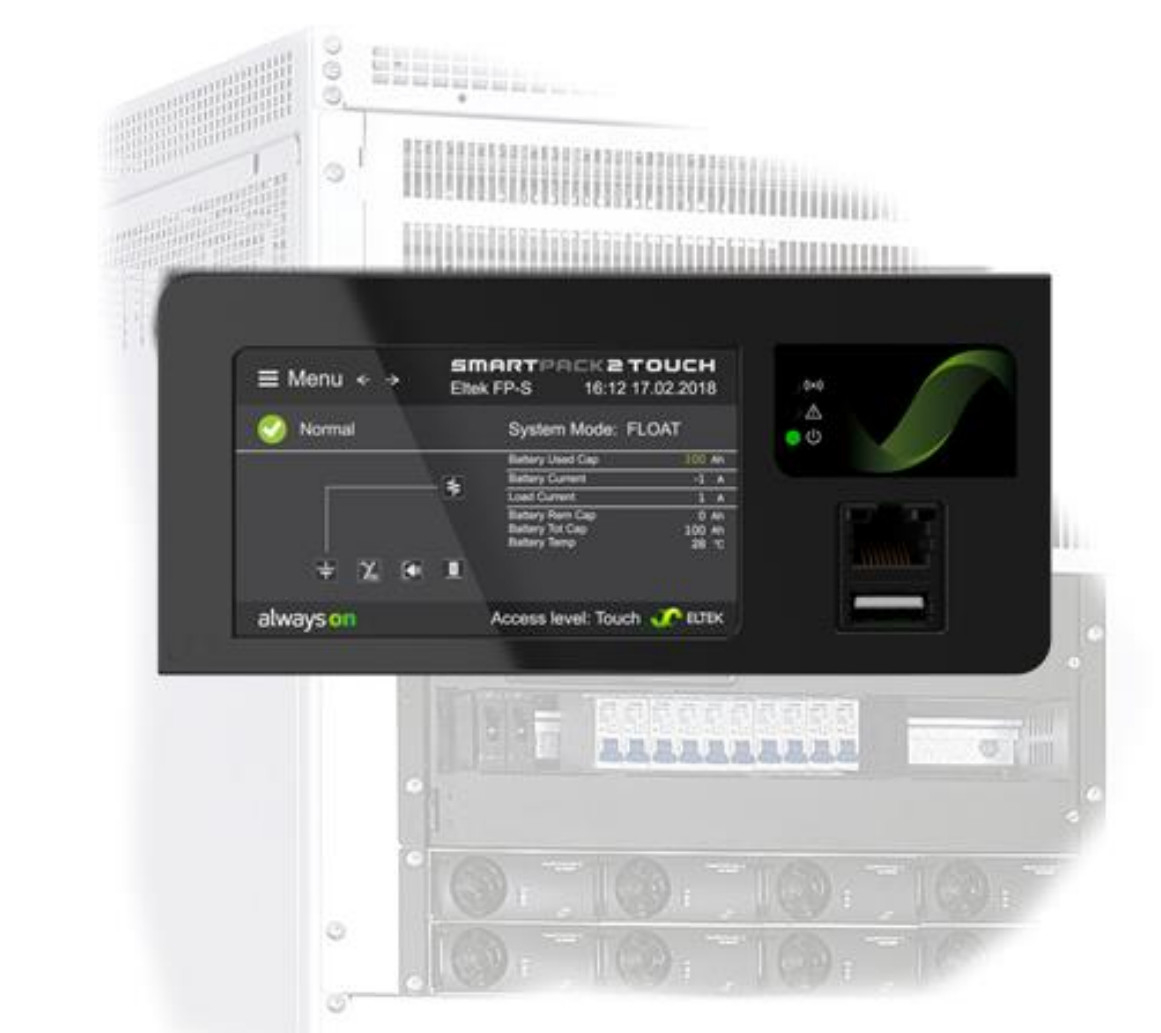

وحدة مراقبة الاتصالات Eltek Smartpack2 Touch لأنظمة طاقة التيار المستمر (الجزء رقم: 242100.510.2242100.501 ، 242100.601)
وحدة مراقبة الاتصالات Eltek Smartpack2 Touch لأنظمة طاقة التيار المستمر (الجزء رقم: 242100.510.2242100.501 ، 242100.601)
وحدات التحكم Smartpack2 التي تعمل باللمس هي وحدات قوية تستخدم كوحدات تحكم رئيسية في نظام التحكم الموزع لأنظمة الإمداد بالطاقة القائمة على Smartpack2.
مزود بشاشة رسومية مع واجهة تعمل باللمس بالسعة لإظهار وظائف النظام والتحكم فيها.
SP2Touch هي واجهة لمعلومات النظام وتتصل بـ SP2 Basic و SP2
العقد الصناعية الأساسية وغيرها ووحدات الطاقة عبر CAN.
يتيح الاتصال بمنفذ Ethernet الوصول السهل إلى صفحات الويب المضمنة في SP2Touch.
وحدة التحكم Smartpack2 Touch لها نفس شكل Smartpack2 Master الأقدم
(ارتفاع 2U وعرض 160 مم) ويمكن استبداله بسهولة في اللوحة الأمامية لنظام الطاقة أو
باب.
دلائل الميزات :
المعلمات :
| تحديد | |||
| يلمس | |||

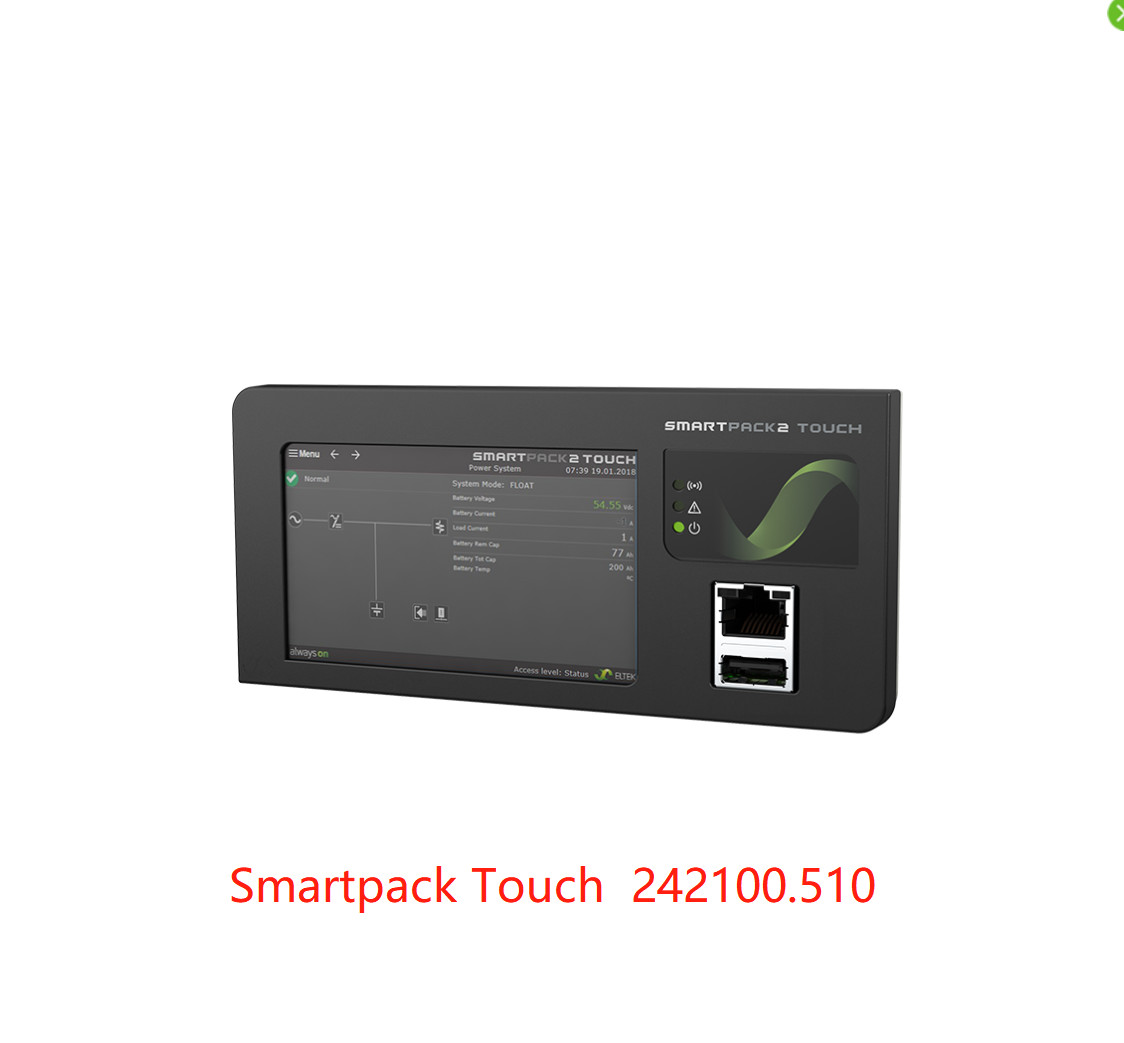

| رقم القطعة | 242100.510 | ||
| توافق النظام | 12Vdc إلى 380Vdc ، توزيع إيجابي / سلبي / عائم.لوحة جبل | ||
| استهلاك الطاقة | 5.4 واط كحد أقصى ، 2.4 واط نموذجي | ||
| عرض | شاشة LCD رسومية مقاس 4،4 بوصة - واجهة تعمل باللمس بالسعة - دقة 480 × RGB × 272 | ||
| منافذ إيثرنت | 2 × 10/100 BASE-T ، دعم Wi-Fi مع USB dogle | ||
| منافذ تسلسلية | RS-232 و RS-485 | ||
| USB | 2 x USB Type A Host | ||
| الوسائط القابلة للإزالة | بطاقة uSD ، دعم محرك أقراص فلاش USB | ||
| SNMP | v1 ، v2c ، v3 w / GET ، SET & TRAPs - Eltek Enterprise MIB Branch 10 | ||
| واجهة ويب | مستجيب HTML5 ، جافا سكريبت ، مشفر مع TLS | ||
| شبكة أخرى | عميل SMTP ، عميل NTP ، نقل ملفات FTP / FTPS ، MODBUS TCP | ||
| صفارة | 75 ديسيبل عند 1 م | ||
| الصف IP | 22 | ||
| الأبعاد (WxHxD) | 174 × 78 × 41 ملم (القطع: 153 × 68 ملم) | ||
| أساسي | |||
| رقم القطعة | 242100.501 | ||
| درجة حرارة التشغيل | -20 إلى +70 درجة مئوية (-4 إلى 158 درجة فهرنهايت) | ||
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت) | ||
| مساهمة الجهد | 20-172 VDC (20-75 VDC ***) إيقاف التشغيل: <18 VDC | ||
| استهلاك الطاقة | 1.5 أمبير بحد أقصى 4.5 أمبير (تم تحميل 3x LVD كحد أقصى) | ||
| مخرجات المقاولين | 3 مخرجات تحكم LVD | ||
| مدخلات قابلة للتكوين | 3x NO / NC / درجة الحرارة: مسبار NTC | ||
|
اتصالات النظام: • الشعور بالجهد • الشعور الحالي • فتيل البطارية * • تحميل الصمامات * |
24V ، 48V ، 60V ، 110V ** أنظمة 0-20mV و 0-60mV تحولات نطاق استشعار فتيل البطارية ، مفتوح / مغلق استشعار تحميل الصمامات ، مفتوح / مغلق ، سحب لأعلى / لأسفل ، مصفوفة الصمام الثنائي |
||
| خطأ الأرض | كشف دائرة الجسر البسيط | ||
| الحد الأقصى للعقد الأساسية | 8 وحدات على واحد CAN-bus | ||
| الأبعاد (WxHxD) | 155 × 35 × 80 مم / 6.4 × 1.4 × 3.3 بوصة | ||
| الصناعية الأساسية | |||
| رقم القطعة | 242100.601 | ||
| درجة حرارة التشغيل | -20 إلى +70 درجة مئوية (-4 إلى 158 درجة فهرنهايت) | ||
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت) | ||
| استهلاك الطاقة | 1.6 أمبير كحد أقصى | ||
| العزلة الكهربائية | 7 أقسام مختلفة معزولة | ||
|
اتصالات العملاء: • المدخلات شكلي |
3x ، "رقمي" ، قياسات درجة الحرارة / الجهد / التيار. - NO / NC ، سحب لأعلى / Dn ، مصفوفة الصمام الثنائي: -10V> + 10V (نطاق كامل 2mV) - القياسات الحالية: 4-20mA (مقاوم إحساس خارجي 100-500Ω) - قياسات درجة الحرارة: مسبار NTC |
||
| المواصفات عرضة للتغيير دون إشعار مسبق | |||
حلول
نحن نقدم حلولًا كاملة بما في ذلك مسح الموقع ، واقتراح خطة احترافية وفقًا لطلب العميل ، والدعم الفني ، وخدمة الصيانة لشركات الاتصالات داخل وخارج الصين.لدينا فريق كفء وشبكة من الشركاء الموثوق بهم حول العالم.
التعليمات :
1. كيف الجودة؟
ج: جميع المنتجات قبل الشحن هي محاكاة لسيناريوهات الاستخدام والتحميل والحمل الكامل واختبار المشاركة الحالية لضمان جودة المنتج.
2. ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب ، ويمكن أيضًا القيام بذلك.الاختلاف الوحيد هو السعر والجدول الزمني.
3. هل يمكنك تقديم شركتك؟
ج: أنا فخور جدا.سأرسل لك وثيقة مقدمة الشركة لاحقًا لإعطائك مقدمة أكثر شمولاً ومباشرةً لمعلومات شركتنا.
4. ما هي مزايا شركتك؟
ج: المخزون الكافي ، وضمان التوريد للتجديد اللاحق للإمداد ، مرن يقدم حسب الاحتياجات المختلفة للعملاء ، مع تقديم حلول مختلفة.
5. هل يمكنني إرسال عينات؟ أبلغني مع السعر؟
ج: يمكنك إرسال عينات ، تخضع العينات لفخر كبير ، ويجب أن تتحمل الشحن.
6. كيف تتعامل شركتك مع مشكلة الجودة؟
ج: تقوم شركتنا بهذه الصناعة منذ ما يقرب من 10 سنوات.لديها بالفعل سمعة معينة.سنقوم بتحليلها بعناية.إذا كانت هذه مشكلة الجودة لدينا بالفعل ، يمكنك أن تطمئن إلى أنها ستقوم بأشياء وفقًا لاتفاقية العقد ولن تسمح لك أبدًا بأي شيء بعد القلق ، فسيكون فريق الخدمة لدينا سعيدًا بخدمتك.
7 دبليوقبعة أبوهل الجودة؟
ج: أصلي 100٪ مع عبوة جديدة.سنختبر كل عنصر قبل نشره للتأكد من أن كل عنصر بجودة جيدة.
8 حكم عدد الشهور للضمان؟
ج: ضمان الجودة لمدة سنة واحدة
9كيف يتم التعامل مع أي سلع ذات جودة رديئة؟
ج: يمكن إرسال البضائع عن طريق رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
