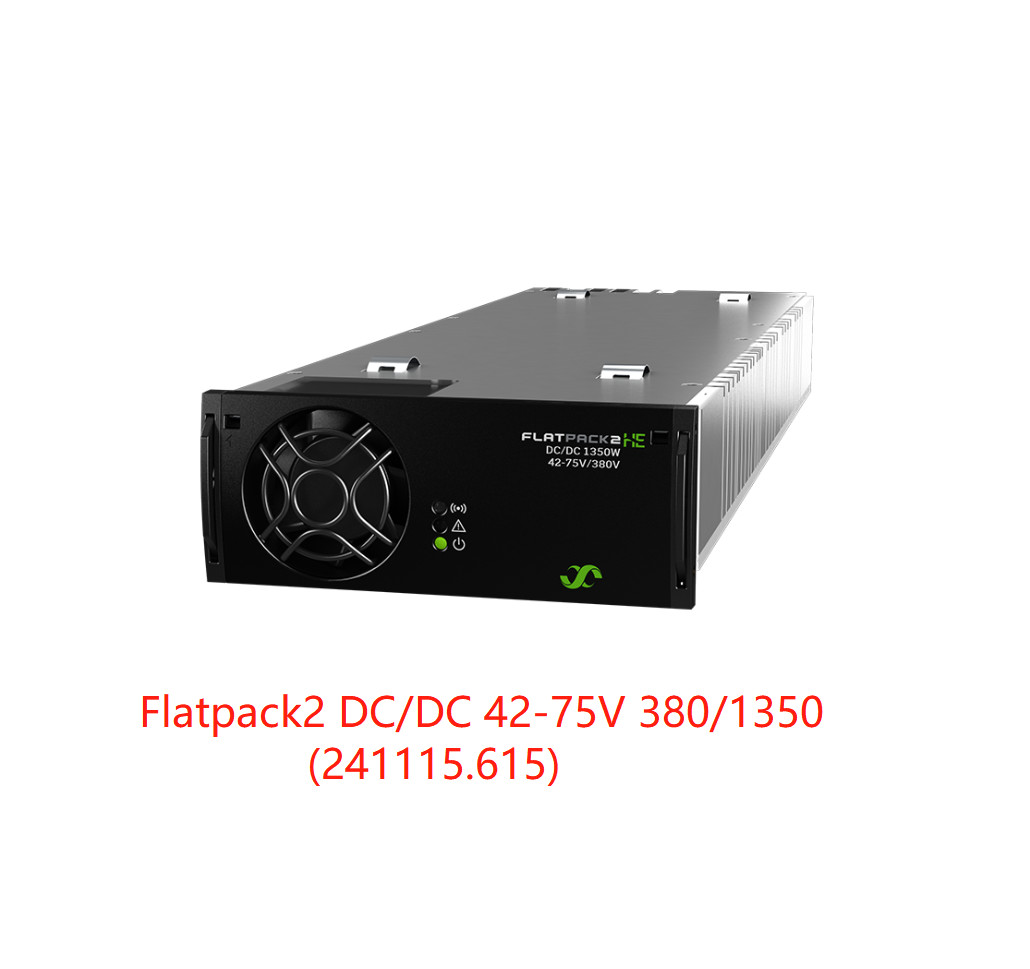

محول EltekFlatpack2 DC/DC Flatpack2 DC/DC 42-75/380 1350 (241115.615)
يوفر محول Flatpack2 DC/DC هذا خرجًا ثانويًا بجهد 310-400 فولت تيار مستمر من بنك بطارية رئيسي بجهد 48 فولت أو 60 فولت. يتيح ذلك نقلًا عالي الكفاءة للطاقة المدعومة بالبطارية إلى المواقع البعيدة الصغيرة دون الحاجة إلى شبكة.
يمكن توصيل ناقل CAN المعزول جلفانيًا بنظام التحكم في نظام طاقة Eltek المزود، مما يسمح بمراقبة والتحكم في محولات DC/DC دون إضافة وحدة تحكم منفصلة.
l نطاق إدخال واسع
l حماية OR-ing على وضع الإخراج Boost كفاءة عالية مفتاح الجهد مدمج بسلاسة في نظام التحكم
| الموديل | DC/DC 42-75/380 1350 |
| رقم القطعة | 241115.615 |
| بيانات الإدخال | |
| نطاق الجهد | 42 - 75 فولت تيار مستمر (إيقاف التشغيل< 39VDC) |
| التيار (الحد الأقصى) | 38 ADC (62 ADC أثناء التعزيز) |
| الحماية | صمام في السالب |
| بيانات الإخراج | |
| الجهد (الافتراضي) | 400 فولت تيار مستمر |
| الجهد (النطاق القابل للتعديل) | 310 - 400 فولت تيار مستمر |
|
الطاقة المستمرة (الحد الأقصى) تعزيز الطاقة 15 ثانية / 10 دقائق استعادة حد الطاقة الثابت |
1350 واط |
| التيار (الحد الأقصى) | |
| تعزيز التيار 15 ثانية / 10 دقائق استعادة | 4.5 أمبير |
| (الحد الأقصى) | 7.5 أمبير |
| حد التيار الثابت | VOUT < 300VDC |
| تنظيم الجهد الثابت (0 - 100٪ حمل) | ±0.5% |
| التموج، عرض النطاق الترددي 20 ميجاهرتز | < 1000 mVpp |
| تنظيم الجهد الديناميكي | ±5.0% لتغير الحمل بنسبة 10-90% أو 90-10%، وقت التنظيم< 30 مللي ثانية |
| الحماية |
دليل على قصر الدائرة، إيقاف التشغيل إذا كان VOUT < 300 فولت تيار مستمر لمدة 5 ثوانٍ (دورة الطاقة لإعادة التشغيل)، صمام OR-ing، حماية درجة الحرارة العالية، الحد من تيار الاندفاع عند التوصيل الساخن، زيادة انتقائية |
| مواصفات أخرى | |
| الكفاءة | ما يصل إلى 94.5% |
| العزل |
0.71 kVDC - الإدخال إلى الهيكل 0.71 kVDC - CAN/إنذار إلى الهيكل |
| الإنذارات: مؤشر LED أحمر |
إيقاف تشغيل الجهد المنخفض والعالي للإدخال، إيقاف تشغيل درجة الحرارة المرتفعة والمنخفضة، المحول |
| التحذيرات: مؤشر LED أصفر | المحول في وضع تخفيض الطاقة، تم تنشيط حد التيار عن بعد للإخراج، جهد الإدخال خارج النطاق، يومض عند الجهد الزائد، فقدان اتصال CAN مع وحدة التحكم |
| التشغيل العادي: مؤشر LED أخضر | |
|
ترحيل الإنذار (NC) |
يغلق عند الإنذارات (كما هو محدد أعلاه) وفقدان جهد الإمداد. [الحد الأقصى 75 فولت تيار مستمر / 100 مللي أمبير] |
| MTBF (Telcordia SR-332 الإصدار الأول الطريقة الثالثة (أ)) |
|
| درجة حرارة التشغيل | -40 إلى +75 درجة مئوية (-40 إلى +167 درجة فهرنهايت)، الرطوبة 5 - 95% RH غير متكثفة |
| تخفيض درجة الحرارة فوق 55 درجة مئوية (131 درجة فهرنهايت) | 1350 واط إلى 800 واط @ 75 درجة مئوية (167 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)، الرطوبة 0 - 99% RH غير متكثفة |
| الأبعاد [العرض × الارتفاع × العمق] / الوزن | 109 × 41.5 × 327 مم (4.25 × 1.69 × 13 بوصة) / < 1.95 كجم (4.3 أرطال) |
| معايير التصميم | |
| السلامة الكهربائية | UL 60950-1:2011، EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC |
ETSI EN 300 386 v1.6.1، FCC CFR 47 الجزء 15:2013 |
| البيئة |
ETSI EN 300 019: 2-1 (الفئة 1.2)، 2-2 (الفئة 2.3) و 2-3 (الفئة 3.2) |
