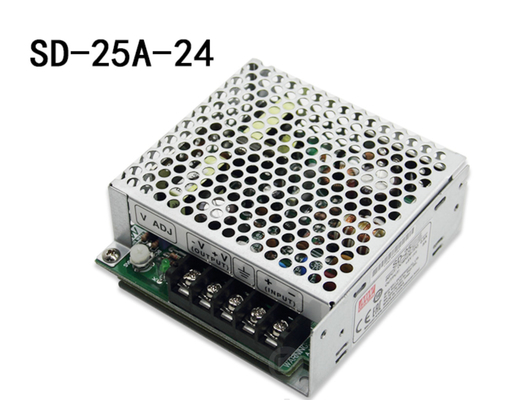

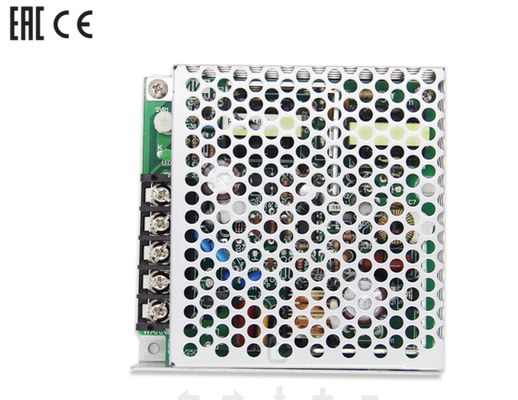

MEAN WELL SD-25A-24 DC مصدر طاقة تحويل DC إلى DC محول طاقة 9.2 ~ 18V محول 24V1.1A
نطاق إدخال واسع 2: 1 (4: 1 لـ SD-500/1000)
1.5 ~ 2KVAC عزل النماذج
1U منخفض الانظار (41 مم) لـ SD-1000
مخرج مساعد 12V / 0.25A لـ SD-500/1000
|
انتاج |
الجهد DC | 5 فولت | SD-25C-5 | SD-25A-12 | SD-25B-12 | SD-25C-12 | SD-25A-24 | SD-25B-24 | SD-25C-24 | |
| التصنيف الحالي | 5 أ | 12 فولت | 24 فولت | |||||||
| النطاق الحالي | 0 ~ 5 أ | 2.1 أ | 1.1 أ | |||||||
| 0 ~ 2.1 أمبير | 0 ~ 1.1 أمبير | |||||||||
| القوة المصنفة | 25 واط | 25.2 واط | 26.4 واط | |||||||
| تموج وضوضاء (حد أقصى)ملاحظة 2 | 100mVp ف | 120mVp ف | 150mVp ف | |||||||
| تعديل الجهد.نطاق | 4.5 ~ 5.5 فولت تيار مستمر | 11 ~ 16 فولت تيار مستمر | 23 ~ 30VDC | |||||||
| تحمل الجهد الكهربائيملاحظة 3 | ± 2.0٪ | ± 1.0٪ | ± 1.0٪ | |||||||
| لائحة الخط | ± 0.5٪ | ± 0.3٪ | ± 0.2٪ | |||||||
| تنظيم الحمل | ± 0.5٪ | ± 0.3٪ | ± 0.2٪ | |||||||
| الإعداد ، الارتفاع ، الانتظار الوقت | 2.5 ثانية ، 50 مللي ثانية ، عند التحميل الكامل | |||||||||
|
الإدخال |
مجال الجهد الكهربائي | ج: 9.2 ~ 18VDC B: 19 ~ 36VDC C: 36 ~ 72VDC | ||||||||
| الكفاءة (النوع) | 71٪ | 72٪ | 74٪ | 72٪ | 75٪ | 78٪ | 75٪ | 78٪ | 81٪ | |
| العاصمة الحالية | 3.2A / 12 فولت | 1.6 أمبير / 24 فولت | 0.8 أمبير / 48 فولت | 3.2A / 12 فولت | 1.6 أمبير / 24 فولت | 0.8 أمبير / 48 فولت | 3.2A / 12 فولت | 1.6 أمبير / 24 فولت | 0.8 أمبير / 48 فولت | |
|
الحماية |
زيادة التحميل | 105 ~ 150٪ طاقة الإخراج المقدرة | ||||||||
| نوع الحماية: وضع الفواق ، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||||||||||
| زيادة الجهد | 5.75 ~ 6.75 فولت / 10٪ تحميل | 16.8 ~ 20 فولت / 10٪ تحميل | 31.5 ~ 37.5 فولت / 10٪ تحميل | |||||||
| نوع الحماية: وضع الفواق ، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||||||||||
|
بيئة |
درجة حرارة العمل. | -10 ~ + 60 (راجع "منحنى Derating") | ||||||||
| رطوبة العمل | 20 ~ 90٪ RH بدون تكاثف | |||||||||
| درجة التخزين ، الرطوبة | -20 ~ + 85 ، 10 ~ 95٪ ر | |||||||||
| مؤقت.معامل في الرياضيات او درجة | ± 0.03٪ / (0 ~ 50 ℃) | |||||||||
| اهتزاز | 10 ~ 500 هرتز ، 2 جرام 10 دقيقة / دورة ، 60 دقيقة.كل على طول محاور X ، Y ، Z | |||||||||
|
السلامة و EMC (الملاحظة 4) |

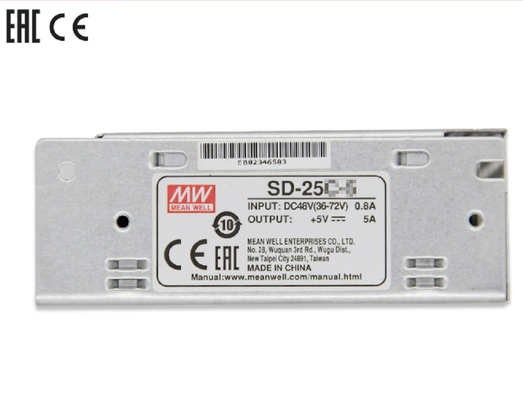

معايير السلامة | معتمد من EAC TP TC 004 ، يشير التصميم إلى LVD ، AS / NZS 62368.1 | ||||||||
| مقاومة الجهد | I / PO / P: 1.5KVAC I / P-FG: 2KVAC O / P-FG: 0.5KVAC | |||||||||
| مقاومة العزل | I / PO / P ، I / P-FG ، O / P-FG: 100M أوم / 500VDC / 25 ℃ / 70٪ رطوبة نسبية | |||||||||
| انبعاث EMC | الامتثال لـ BS EN / EN55032 (CISPR32) الفئة B ، EAC TP TC 020 | |||||||||
| مناعة EMC | الامتثال لـ BS EN / EN61000-4-2،3،4،6،8، BS EN / EN55024 ، مستوى الصناعة الثقيلة ، EAC TP TC 020 | |||||||||
|
الآخرين |
MTBF | 3682.6 ألف ساعة دقيقةTelcordia SR-332 (بيلكور) ؛528.8 ألف ساعة دقيقةMIL-HDBK-217F (25 ℃) | ||||||||
| البعد | 99 * 97 * 36 ملم (الطول * العرض * الارتفاع) | |||||||||
| التعبئة | 0.38 كجم45 قطعة / 17.8 كجم / 0.94 قدم مكعب | |||||||||
| ملاحظة |
1. يتم قياس جميع المعلمات التي لم يتم ذكرها بشكل خاص عند إدخال 12،24،48VDC والحمل المقدر و 25 درجة مئوية من درجة الحرارة المحيطة. 2. يتم قياس التموج والضوضاء عند 20 ميجا هرتز من عرض النطاق الترددي باستخدام سلك زوجي ملتوي 12 بوصة منتهي بمكثف متوازي 0.1 فائق التوهج و 47 فائق التوهج. 3. التسامح: يشمل إعداد التسامح وتنظيم الخط وتنظيم الحمل. 4. يعتبر مصدر الطاقة أحد المكونات التي سيتم تثبيتها في الجهاز النهائي.تم تنفيذ جميع اختبارات التوافق الكهرومغناطيسي عن طريق تركيب الوحدة لوح معدني 360 مم * 360 مم بسماكة 1 مم.يجب إعادة تأكيد المعدات النهائية على أنها لا تزال تفي بتوجيهات EMC.للحصول على إرشادات حول كيفية إجراء اختبارات التوافق الكهرومغناطيسي هذه ، يرجى الرجوع إلى "اختبار EMI لمصادر طاقة المكونات."(كما هو متاح على http://www.meanwell.com) 5. خفض درجة الحرارة المحيطة 3.5 ℃ / 1000m مع نماذج بدون مروحة و 5 ℃ / 1000m مع نماذج مروحة للتشغيل على ارتفاع أعلى من 2000m (6500ft). ※ إخلاء المسؤولية عن المنتج: للحصول على معلومات مفصلة ، يرجى الرجوع إلى https: //www.meanwell.com/serviceDisclaimer.aspx |
|||||||||
