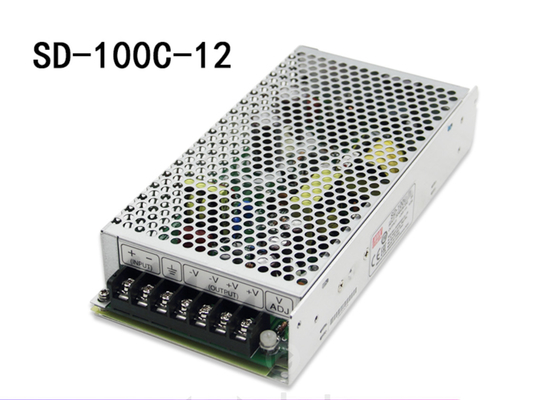

معنى جيد الطاقة الأصلية المفتاح SD-100C-12 وحدة تحويل DC 36-72VAC وحدة 12dc 100W
الخصائص:
النموذج | SD-100A-5 | SD-100B-5 | SD-100C-5 | SD-100D-5 | SD-100A-12 | SD-100B-12 | SD-100C-12 | SD-100D-12 | SD-100A-24 | SD-100B-24 | SD-100C-24 | SD-100D-24 | |
النتيجة |
الجهد المباشر | 5 فولت | 12 فولت | 24 فولت | |||||||||
التيار الرقمي | 18A | 20A | 8.5أ | 4.2أ | |||||||||
النطاق الحالي | 0 ~ 18A | 0 ~ 20A | 0 ~ 8.5A | 0 ~ 4.2A | |||||||||
الطاقة المسموح بها | 90 واط | 100 واط | 102 واط | 100.8W | |||||||||
الموجات والضوضاء (على الأكثر) ملاحظة.2 | 100mVp-p | 120mVp-p | 150mVp-p | ||||||||||
المجموعة من الجهد | 4.5 ~ 5.5VDC | 11 ~ 16VDC | 23 ~ 30VDC | ||||||||||
الملاحظة المتعلقة بالتسامح مع الجهد3 | ±2.0% | ±1.0% | ±1.0% | ||||||||||
نظام الخط | ± 0.5% | ± 0.3% | ± 0.2% | ||||||||||
تنظيم الحمولة | ± 0.5% | ± 0.3% | ± 0.2% | ||||||||||
وقت الإعداد، وقت النهوض | 2s، 50ms ((وضع D فقط) عند الحمل الكامل | ||||||||||||
تمسك بالوقت (النوع) | 20 ملم ((وضع D فقط) عند الحمل الكامل | ||||||||||||
إدخال |
نطاق الجهد | أ:9.5 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC D:72 ~ 144VDC أو 85 ~ 132VAC | |||||||||||
الكفاءة (النوع) | 78% | 74% | 75% | 76% | 82% | 75% | 77% | 80% | 84% | 78% | 81% | 83% | |
التيار المستمر (النوع) | 9.7A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | 10.4A/12 فولت | 4.8A/24V | 2.4A/48V | 1.8A/96V | 10A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | |
التيار الداخلي (النوع) | D:18A/96VDC | ||||||||||||
التيار السريع | < 0.75mA/120VAC ((SD-100D) | ||||||||||||
الحماية |
الحمل الزائد | 105 ~ 135٪ من الطاقة المعدنية | |||||||||||
نوع الحماية: وضع الإصابة ، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |||||||||||||
فوق الجهد | 5.75 ~ 6.75 فولت / 10٪ الحمل | 16.8 ~ 20 فولت / 10٪ الحمل |
31.5 ~ 37.5 فولت 5٪ من الحمل |
31.5 ~ 37.5 فولت / 10٪ الحمل | |||||||||
نوع الحماية: وضع الإصابة ، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |||||||||||||
البيئة |
وقت العمل. | -15 ~ +60°C ((SD-100A) ، -10 ~ +60°C ((SD-100B/C/D)) (ارجع إلى "منحنى الانخفاض") | |||||||||||
رطوبة العمل | 20 ~ 90% RH غير مكثفة | ||||||||||||
وقت التخزين الرطوبة | -20 ~ + 85 °C ، 10 ~ 95% RH غير مكثفة | ||||||||||||
مؤقت. | ± 0.03%/°C (0 ~ 50°C) | ||||||||||||
الاهتزاز | 10 ~ 500 هرتز، 2G 10min. / 1 دورة، 60min. كل على طول محاور X، Y، Z | ||||||||||||
السلامة و الكهرومغناطيسية (ملاحظة 4) |
معايير السلامة | IEC/BS EN/EN 62368-1 ((لأنواع D فقط) ، EAC TP TC 004 المعتمدة، الرجوع إلى التصميم AS/NZS 62368.1 | |||||||||||
الجهد الوقائي | I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | ||||||||||||
مقاومة العزل | I/P-O/P، I/P-FG، O/P-FG:100M أوم / 500VDC / 25°C/ 70% RH | ||||||||||||
انبعاثات EMC | الامتثال لمواصفات BS EN/EN55032 (CISPR32) الفئة B، EAC TP TC 020 | ||||||||||||
الحصانة الكهرومغناطيسية | الامتثال لمعيار EN/EN61000-4-2،3,4,6,8, مستوى الصناعة الخفيفة, EAC TP TC 020 | ||||||||||||
غيرها |
MTBF | 2600.2K ساعات دقيقة Telcordia SR-332 (Bellcore) ؛ 399.9K ساعات دقيقة MIL-HDBK-217F (25 درجة مئوية) | |||||||||||

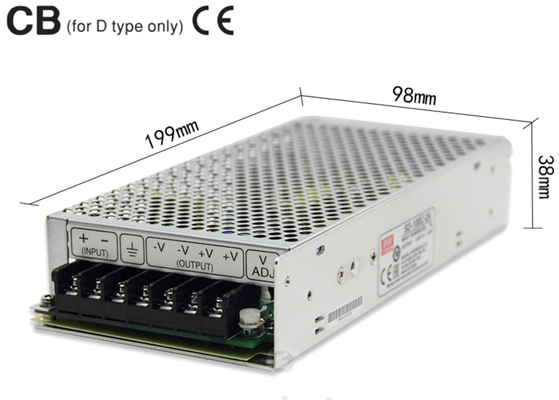

البعد | 199*98*38ملم (L*W*H) | ||||||||||||
التعبئة | 0.65 كجم ؛ 20 قطعة / 13.8 كجم / 0.85 CUFT | ||||||||||||
الملاحظة |
1يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند 1224,48إدخال 96VDC، الحمل الاسمي و 25 درجة مئوية من درجة حرارة البيئة. 2يتم قياس التموج والضوضاء عند 20 ميغا هرتز من عرض النطاق الترددي باستخدام سلك مزدوج من 12 بوصة ينتهي به مكثف موازي 0.1uf و 47uf. 3التسامح: يشمل التسامح المثبت، تنظيم الخط، وتنظيم الحمل. 4يعتبر مصدر الطاقة مكوناً سيتم تثبيته في المعدات النهائية. |
