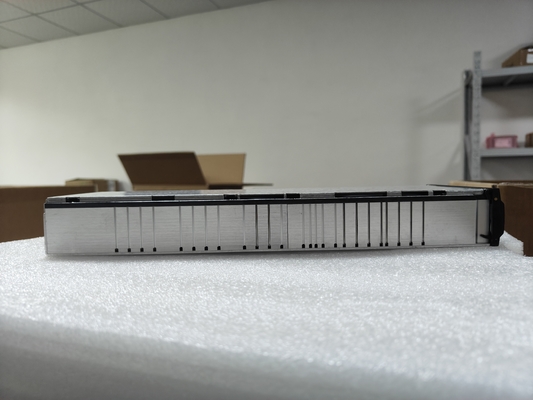

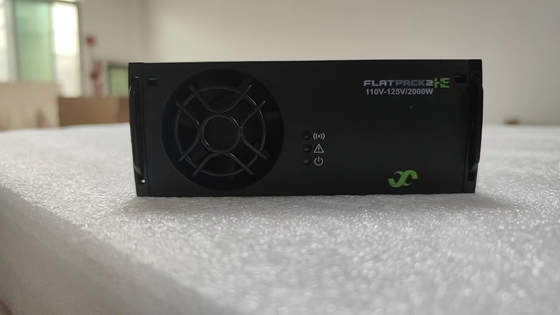

وحدة المصلحات ELTEK FLATPACK2 110 / 2000 HE WOR وحدة الكفاءة العالية ((رقم الجزء 241115.805)

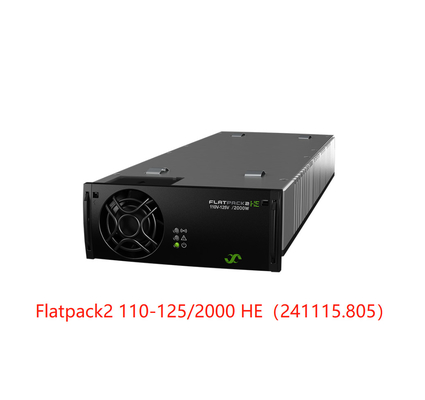

فلتباك2 110 فولت 2000 واط HEالمصلح / المحول
فلتباك2 110-120 فولت / 20A HE
منذ الإطلاق ، توسعت عائلة Flatpack2 إلى مجموعة واسعة من تصنيفات الطاقة والجهد.
محكّم عالي الكفاءة الموثوق به للتطبيقات الصناعية
المعلمات:
| النموذج | 110 / 2000 | 110-120 / 20A HE |
| رقم الجزء | 241115.805 | 241119.805 |
| بيانات الإدخال | ||
| نطاق الجهد (اسمياً) | 185 - 275 فولت AC/DC | 176 - 277 فولت AC 1) |
| نطاق الجهد | 85 - 300 فولت AC/DC |
85 - 305 V A 1) ج |
| التكرار | 0 - 66 هرتز | 45 - 66 هرتز |
| الحد الأقصى للتيار | 11.9 RMS | 18.64 ARMS |
| عامل الطاقة | 0.99 (@ 50-100٪ الحمل) | 0.99 (@ 50-100٪ الحمل) |
| THD (@ 230 VAC) | < 5٪ (@ الحمل الكامل) | < 4٪ (@ الحمل الكامل) |
| الحماية | باريستور للحماية العابرة ، مصدر في كلا الخطين ، إغلاق فوق 300 / 305 فولت | |
| بيانات الناتج | ||
| الجهد الافتراضي | 122.5 VDC | |
| نطاق الجهد | 89.22)- 171.6 VDC |
90.02)- 151.25 VD 1) ج |
| # الخلية Pb مدعومة (1.8 - 2.4 فولت DC / خلية) | 54 - 71 | 54 -60 |
| # دعم خلايا NiCad (1.05 - 1.65 فولت DC / خلية) | 85 - 104 | 86 - 91 |
| القوة القصوى، المدخل الاسمي | 2000 واط | 3025 W1) |
| القوة القصوى، مدخل 85 فولت | 850 واط | 1280 واط |
| الحد الأقصى للتيار | 16.7 أ | 20 أ |
| وقت الوقوف، الجهد الافتراضي و 1500 واط | 20 ms، VOUT > 99.7 VDC | 10 ميس، VOUT > 99.7 VDC |
| المشاركة الحالية | ± 5٪ من الحد الأقصى للتيار من 10 إلى 100٪ من الحمل | |
| تنظيم الجهد الثابت | ±0.5٪ من 10٪ إلى 100٪ من الحمل والإدخال الاسمي | |
| تنظيم الجهد الديناميكي | ±5.0 ٪ لـ 10-80 ٪ أو 80 ٪ إلى 10 ٪ من التغيرات في الحمولة ، وقت التنظيم < 50 ms | |
| التموج والضوضاء، عرض النطاق الترددي 30 ميگاهرتز | < 500 mV PP | |
| الحماية | إيقاف التيار الزائد ، محمود للاختراق القصير ، درجة حرارة عالية ، الحد من التيار الداخلي الساخن ، ثنائي ORing | |
| مواصفات أخرى | ||
| الكفاءة | > 94% | > 94% |
| العزلة | 3.0 كيلو فولت كوكب AC وخرج ، 1.5 كيلو فولت AC وخرج الأرض ، 1.5 كيلو فولت DC وخرج الأرض 3 كيلو فولت CAN وخرج 3 كيلو فولت CAN وخرج | |
| أجهزة الإنذار | إيقاف التشغيل منخفض، إيقاف التشغيل عالية ومنخفضة درجة الحرارة، فشل المصلح، إيقاف التشغيل من فوق الجهد عند الخروج، فشل المروحة، إنذار منخفض الجهد، فشل حافلة CAN | |
| تحذيرات (ضوء LED الأصفر) | المصلح في وضع انخفاض الطاقة، الحد الأقصى لتيار البطارية عن بعد نشط، الجهد المدخل خارج النطاق، يلمع عند التوتر الزائد | |
| عادي (ضوء LED الأخضر) | الدخول والخروج بخير | |
| MTBF (Telcordia SR-332 الإصدار الأول طريقة III (أ)) | >391000 ساعة (@T AMBIENT= 25°C) | > 400000 ساعة (@T AMBIENT= 25°C) |
| درجة حرارة التشغيل (5 - 95٪ RH غير مكيفة) |
-40 إلى +75°C [ -40 إلى +167°F] +55°C / 1350W @ +75°C |
-40 إلى +75°C [ -40 إلى +167°F] +50°C / 1150 W @ +75°C |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0 - 99% RH غير مكثفة | |
| الأبعاد [WxHxD] / الوزن | 109 × 41.5 × 327 ملم (WxHxD) [4.25 × 1.69 × 13] / 1.950 كجم [4.3lbs] | |
| معايير التصميم | ||
| السلامة الكهربائية | UL 60950-1، EN 60950-1، CSA 22.2 | |
| الكهرومغناطيسي |
ETSI EN 300 386 فولت.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 |
|
| الارتباطات الرئيسية | EN 61000 -3-2 | |
| البيئة |
المعيار ETSI EN 300 019: 2-1 (الطبقة 1.2) ، 2-2 (الطبقة 2.3) و 2-3 (الطبقة 3.2) المعيار ETSI EN 300 132-2 2011/ 65/ EU (RoHS) و 2008/ 98/ EC (WEEE) |
|
|
الامتثال البحري (فئة إم سي بي مع فلتر التيار المتردد) |
قواعد DnV لتصنيف السفن والسفن عالية السرعة والقوارب الخفيفة ومعايير DnV البحرية |
- |
|
1) مواصفات صالحة لـ HW الإصدار 2 وأحدث.805.DS3 ver1. 2) فولتاج الخروج سوف تزيد عند الأحمال الخفيفة (< 1.6A) |
||
الحلول
نحن نقدم حلول كاملة بما في ذلك مسح الموقع، واقترح خطة مهنية وفقا لطلب العميل، الدعم الفني،وخدمة الصيانة لشركات الاتصالات داخل الصين وخارجهالدينا فريق مؤهل وشبكة من الشركاء الموثوق بهم في جميع أنحاء العالم.
الأسئلة الشائعة:
1كيف تتحكمين بالجودة؟
ج: جميع المنتجات قبل الشحن هي سيناريوهات الاستخدام المحاكاة، والحمل والحمل الكامل واختبار المشاركة الحالية لضمان جودة المنتج.
2ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب، ويمكن أيضًا القيام به. الفرق الوحيد هو السعر والجدول الزمني.
3هل يمكنك أن تقدم شركتك؟
ج: يشرفني ذلك، سأرسل لك وثيقة تعريف الشركة في وقت لاحق لتقدم لك معلومات أكثر شمولاً ومباشرة عن شركتنا.
4ما هي مزايا شركتك؟
ج: المخزون الكافي وضمان التوريد لاستئناف التوريد لاحقًا، مرنة تتوفر وفقًا لاحتياجات مختلفة من العملاء، وتوفير حلول مختلفة.
5هل يمكنني إرسال عينات؟
ج: يمكنك إرسال عينات، العينات تخضع للفخر الكبير، والشحن تحتاج إلى أن تتحمل من قبلك.
6كيف تتعامل شركتك مع مشكلة الجودة؟
الجواب: شركتنا تعمل في هذه الصناعة منذ حوالي 10 سنوات. لديها بالفعل سمعة معينة. سنقوم بتحليلها بعناية. إذا كانت بالفعل مشكلتنا في الجودة،يمكنك أن تكوني متأكدة أنه سيفعل الأشياء وفقاً لاتفاقية العقد ولن يتركك أبداً بعد القلق، فريق خدمة لدينا سيكون سعيدا لخدمة لك.
7 Wقبعةبوهل أنت متأكد من الجودة ؟
الجواب: 100٪ أصلية مع حزمة جديدة. سنختبر كل عنصر قبل نشر للتأكد من كل عنصر مع جودة جيدة.
8 هـهل لديك شهور من الضمان ؟
ج: ضمان نوعية لمدة سنة واحدة
9كيف تتعامل مع أي سلع أقل جودة ؟
الجواب: يمكن إرسال البضائع بالبريد مع رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
