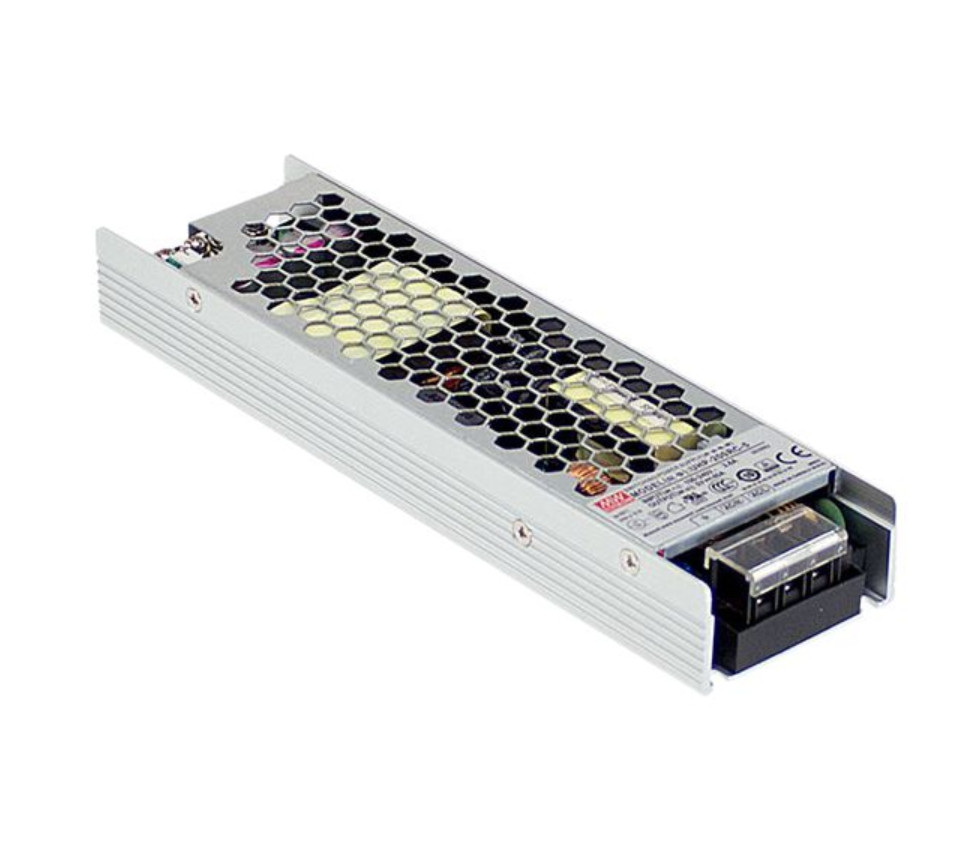

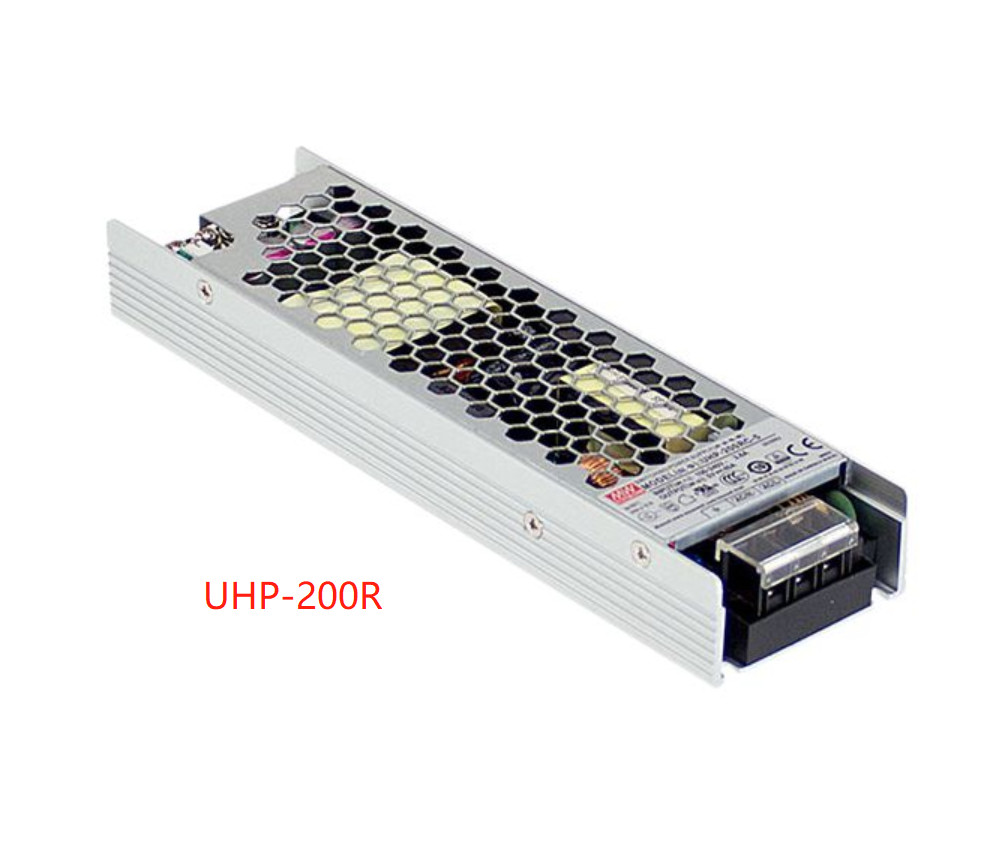

حسنًا ، مزود طاقة التحويل المغلق AC / DC UHP Series UHP-200 (R) UHP-200A UHP-750 UHP-1500 UHP-2500
نطاق القوة الكهربائية: 200 واط ~ 2500 واط
سمات:
المعلمات:
| نموذج | UHP-200 -3.3 | UHP-200 -4.2 | UHP-200 -5 | UHP-200-12 | UHP-200-15 | UHP-200-24 | UHP-200 -36 | UHP-200 -48 | UHP-200 -55 | |
|
انتاج |
الجهد DC | 3.3 فولت | 4.2 فولت | 5 فولت | 12 فولت | 15 فولت | 24 فولت | 36 فولت | 48 فولت | 55 فولت |
| التصنيف الحالي | 40 أ | 40 أ | 40 أ | 16.7 أ | 13.4 أ | 8.4 أ | 5.6 أ | 4.2 أ | 3.6A | |
| القوة المصنفة | 132 واط | 168 واط | 200 واط | 200.4 واط | 201 واط | 201.6 واط | 201.6 واط | 201.6 واط | 201.6 واط | |
| تموج وضوضاء (حد أقصى)ملاحظة 2 | 150mVp ف | 150mVp ف | 200mVp ف | 240mVp ف | 240mVp ف | 240mVp ف | 240mVp ف | 300mVp ف | 360mVp ف | |
| تعديل الجهد.نطاق | 3.2 ~ 3.5 فولت | 3.6 ~ 4.4 فولت | 4.5 ~ 5.5 فولت | 11.4 ~ 12.6 فولت | 14.3 ~ 15.8 فولت | 22.8 ~ 25.2 فولت | 34.2 ~ 37.8 فولت | 45.6 ~ 50.4 فولت | 45 ~ 58 فولت | |
| تحمل الجهد الكهربائيملاحظة 3 | ± 2.0٪ | ± 2.0٪ | ± 2.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | |
| لائحة الخط | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.3٪ | ± 0.3٪ | ± 0.3٪ | ± 0.3٪ | ± 0.3٪ | ± 0.3٪ | |
| تنظيم الحمل | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | |
| الإعداد ، وقت الارتفاع | 2000 مللي ثانية ، 80 مللي ثانية / 230 فولت تيار متردد ؛3000 مللي ثانية ، 80 مللي ثانية / 115 فولت تيار متردد عند التحميل الكامل ؛ 550 مللي ثانية / 230 فولت تيار متردد لوقت الإعداد 55 فولت | |||||||||
| وقت الانتظار (نموذجي) | 10ms / 230VAC 10ms / 115VAC | |||||||||
|
الإدخال |
الجهد االكهربى نطاق ملاحظة 4 | 90 ~ 264VAC 127 ~ 370VDC | ||||||||
| نطاق الترددات | 47 ~ 63 هرتز | |||||||||
| عامل الطاقة (النوع) | PF≥0.94 / 230VAC PF≥0.98 / 115VAC عند التحميل الكامل | |||||||||
| الكفاءة (النوع) | 89٪ | 90٪ | 91٪ | 93٪ | 94٪ | 94٪ | 94٪ | 94٪ | 94٪ | |
| التيار المتردد (نموذجي) | 2.2A / 115VAC 1.1A / 230VAC | |||||||||
| تدفق الحالية (النوع)ملاحظة 8 | بدء التشغيل البارد 40A / 115VAC 80A / 230VAC | |||||||||
| التسرب الحالي | <0.75 مللي أمبير / 240 فولت تيار متردد | |||||||||
|
الحماية |
زيادة التحميل |
110 ~ 140٪ انتاج الطاقة المقدرة | ||||||||
| نوع الحماية: وضع الفواق ، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||||||||||
|
زيادة الجهد |
3.8 ~ 4.6 فولت | 4.62 ~ 5.46 فولت | 5.75 ~ 6.75 فولت | 13.2 ~ 15.6 فولت | 16.5 ~ 19.5 فولت | 26.4 ~ 31.2 فولت | 39.6 ~ 46.8 فولت | 52.8 ~ 62.4 فولت | 60 ~ 69 فولت | |
| نوع الحماية: قم بإيقاف تشغيل جهد O / P ، وأعد التشغيل للاسترداد | ||||||||||
| فوق درجة الحرارة | نوع الحماية: قم بإيقاف تشغيل جهد O / P أو وضع Hiccup ، يتعافى تلقائيًا بعد انخفاض درجة الحرارة | |||||||||
|
وظيفة |
DC OK SIGNAL (اختياري) | تصنيف الاتصال (الحد الأقصى): 15Vdc / 10mA حمل مقاوم | ||||||||
| REDUNDANT (اختياري) | لحماية الاتصال المتوازي: بالنسبة للتطبيقات المتوازية ، عندما لا تعمل وحدة PSU ، سيتم تمكين الأخرى تلقائيًا.هذا يمكن أن يمنع تعطل النظام ، ويوفر موثوقية النظام | |||||||||
|
بيئة |
درجة حرارة العمل. | -30 ~ + 70 (راجع "منحنى Derating") | ||||||||
| رطوبة العمل | 20 ~ 95٪ RH بدون تكاثف | |||||||||
| درجة التخزين ، الرطوبة | -40 ~ + 85، 10 ~ 95٪ RH بدون تكاثف | |||||||||
| مؤقت.معامل في الرياضيات او درجة | ± 0.03٪ / (0 ~ 50 ℃) | |||||||||
| اهتزاز | 10 ~ 500 هرتز ، 5 جرام 10 دقيقة / دورة ، 60 دقيقة.كل على طول محاور X ، Y ، Z | |||||||||
|
السلامة و EMC (ملاحظة 6) |
معايير السلامة |
UL 62368-1 ، TUV BS EN / EN62368-1 ، BS EN / EN60335-1 (باستثناء 55 فولت) ، CCC GB4943 ، EAC TP TC 004 ، معتمد من BSMI CNS14336-1 ، يشير التصميم إلى BS EN / EN61558-1 ، -2-16 |
||||||||
| مقاومة الجهد | I / PO / P: 3.75KVAC I / P-FG: 2KVAC O / P-FG: 1.25KVAC | |||||||||
| مقاومة العزل | I / PO / P ، I / P-FG ، O / P-FG: 100M أوم / 500VDC / 25 ℃ / 70٪ رطوبة نسبية | |||||||||
| انبعاث EMC | الامتثال لـ BS EN / EN55032 ، GB9254 ، الفئة B ، BS EN / EN55014 ، BS EN / EN61000-3-2 ، -3 ، EAC TP TC 020 ، BSMI CNS13438 | |||||||||
| مناعة EMC | الامتثال لـ BS EN / EN61000-4-2،3،4،5،6،8،11 ؛ BS EN / EN61000-6-2 (BS EN / EN50082-2) ، مستوى الصناعة الثقيلة ، EAC TP TC 020 | |||||||||
|
الآخرين |
MTBF | 2472.1 ألف ساعة دقيقةTelcordia SR-332 (بيلكور) ؛257.0 ألف ساعة دقيقةMIL-HDBK-217F (25 ℃) | ||||||||
| البعد | 194 * 55 * 26 مم (L * W * H) | |||||||||
| التعبئة | 0.468 كجم ؛ 24 قطعة / 12.2 كجم / 0.49 قدم مكعب | |||||||||
|
ملاحظة |
1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند إدخال 230VAC والحمل المقدر و 25 درجة مئوية من درجة الحرارة المحيطة. 2. يتم قياس التموج والضوضاء عند 20 ميجا هرتز من عرض النطاق الترددي باستخدام سلك زوجي ملتوي 12 بوصة منتهي بمكثف متوازي 0.1 فائق التوهج و 47 فائق التوهج. 3. التسامح: يشمل إعداد التسامح وتنظيم الخط وتنظيم الحمل. 4. قد تكون هناك حاجة ديراتينج تحت الفولتية منخفضة المدخلات.يرجى التحقق من منحنى خفض الخسارة لمزيد من التفاصيل. 5. إن خفض درجة الحرارة المحيطة 5 ℃ / 1000m مطلوب لتشغيل على ارتفاع أكبر من 2000m (6500 قدم) 6. يعتبر مصدر الطاقة أحد المكونات التي سيتم تثبيتها في الجهاز النهائي.يجب إعادة تأكيد المعدات النهائية على أنها لا تزال تفي بتوجيهات EMC.للحصول على إرشادات حول كيفية إجراء اختبارات التوافق الكهرومغناطيسي هذه ، يرجى الرجوع إلى "اختبار EMI لمصادر طاقة المكونات." (كما هو متاح على http://www.meanwell.com) 7. نوع R كفاءة أقل قليلا من النوع الفارغ ، وفقا للقياس الفعلي. 8. معامل Inrush الحالي لديه تسامح بنسبة 10٪. ※ إخلاء المسؤولية عن المنتج: للحصول على معلومات مفصلة ، يرجى الرجوع إلى https: //www.meanwell.com/serviceDisclaimer.aspx |
|||||||||
حلول
نحن نقدم حلولًا كاملة بما في ذلك مسح الموقع ، واقتراح خطة احترافية وفقًا لطلب العميل ، والدعم الفني ، وخدمة الصيانة لشركات الاتصالات داخل وخارج الصين.لدينا فريق كفء وشبكة من الشركاء الموثوق بهم حول العالم.
التعليمات :
1. كيف الجودة؟
ج: جميع المنتجات قبل الشحن عبارة عن سيناريوهات استخدام محاكاة وتحميل وتحميل كامل واختبار المشاركة الحالية لضمان جودة المنتج.
2. ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب ، ويمكن أيضًا القيام بذلك.الاختلاف الوحيد هو السعر والجدول الزمني.
3. هل يمكنك تقديم شركتك؟
ج: أنا فخور جدا.سأرسل لك وثيقة مقدمة الشركة لاحقًا لأعطيك مقدمة أكثر شمولاً ومباشرةً لمعلومات شركتنا.
4. ما هي مزايا شركتك؟
ج: جرد كافٍ ، وضمان التوريد للتجديد اللاحق للإمداد ، مرن يقدم وفقًا لاحتياجات العملاء المختلفة ، مع تقديم حلول مختلفة.
5. هل يمكنني إرسال عينات؟ أبلغني مع السعر؟
ج: يمكنك إرسال عينات ، تخضع العينات لفخر كبير ، ويجب أن تتحمل الشحن.
6. كيف تتعامل شركتك مع مشكلة الجودة؟
ج: تقوم شركتنا بهذه الصناعة منذ ما يقرب من 10 سنوات.لديها بالفعل سمعة معينة.سنقوم بتحليلها بعناية.إذا كانت هذه مشكلة الجودة لدينا بالفعل ، يمكنك أن تطمئن إلى أنها ستقوم بأشياء وفقًا لاتفاقية العقد ولن تسمح لك أبدًا بأي شيء بعد القلق ، فسيكون فريق الخدمة لدينا سعيدًا بخدمتك.
7 دبليوقبعة أبوهل الجودة؟
ج: أصلي 100٪ مع عبوة جديدة.سنختبر كل عنصر قبل نشره للتأكد من أن كل عنصر بجودة جيدة.
8 حكم عدد الشهور للضمان؟
ج: ضمان الجودة لمدة سنة واحدة
9كيف يتم التعامل مع أي سلع ذات جودة رديئة؟
ج: يمكن إرسال البضائع عن طريق رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
