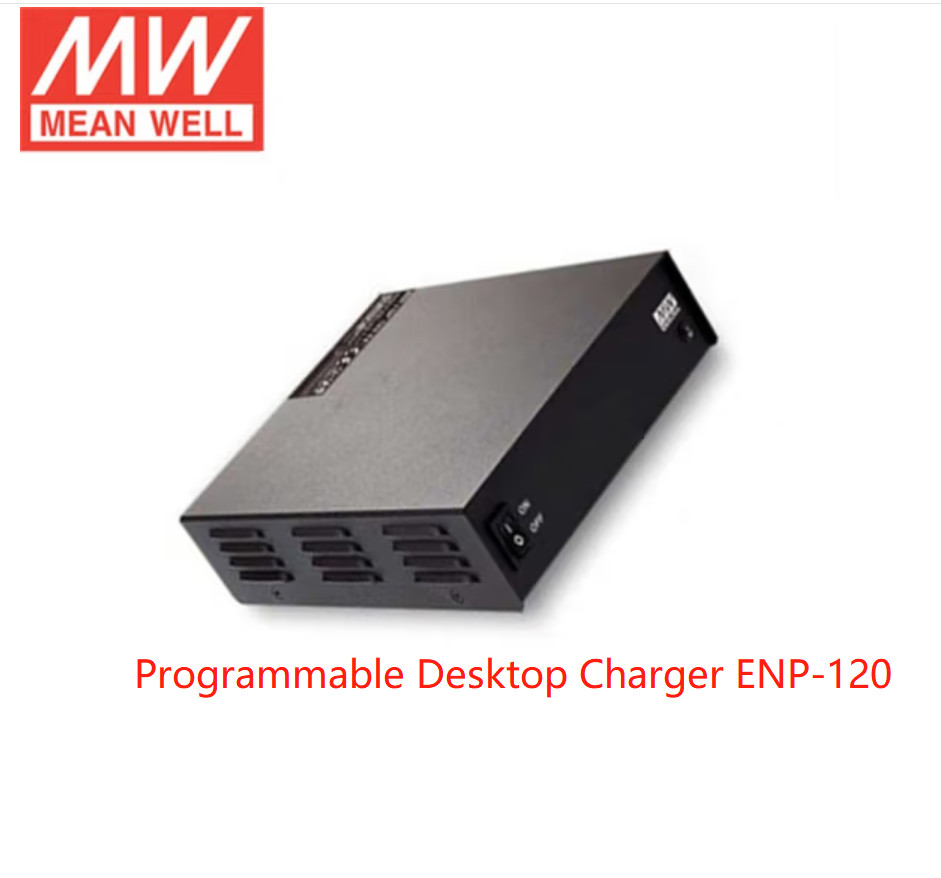

شاحن سطح مكتب قابل للبرمجة من نوع Mean Well Portable ENP-120 ENP-180 ENC-120 شاحن 120W-360W
الطاقة:
ENP-120 / ENP-180 / ENP-240 / ENP-360
الشاحن:
ENC-120 / ENC-180 / ENC-240 / ENC-360
ENC: شاحن قابل للبرمجة
ENP: مزود طاقة تبديل سطح مكتب من المستوى السادس
يمكن برمجة جهد الشحن وتيار الشحن والمهلة الزمنية من خلال SBP-001
NTC لتعويض درجة الحرارة (سلسلة ENC)
تصميم بدون مروحة وخالٍ من الضوضاء
الحماية: ماس كهربائي، حماية من الجهد الزائد، حماية من درجة الحرارة الزائدة (سلسلة ENC/ENP). بطارية ذات جهد منخفض، بطارية ذات جهد زائد، حماية من القطبية العكسية (لسلسلة ENC فقط)
مناسب لبطاريات الرصاص الحمضية
ضمان لمدة 3 سنوات
تقني
الموديل | ENP-120-12 | ENP-120-24 | ENP-120-48 | |||||
الإخراج |
جهد التيار المستمر | 13.8 فولت | 27.6 فولت | 55.2 فولت | ||||
التيار المقنن | 8.7 أمبير | 4.3 أمبير | 2.2 أمبير | |||||
التيار | المُقَدَّر | 0 ~ 8.7 أمبير | 0 ~ 4.3 أمبير | 0 ~ 2.2 أمبير | ||||
الذروة | ملاحظة 2 | 10.9 أمبير | 5.38 أمبير | 2.75 أمبير | ||||
الواط | المُقَدَّر | 120 واط | 119 واط | 121 واط | ||||
الذروة | ملاحظة 2 | 150.4 واط | 148.5 واط | 151.8 واط | ||||
تموج وضوضاء (كحد أقصى)ملاحظة 3 | 150mVp-p | 150mVp-p | 350mVp-p | |||||
نطاق ضبط الجهد | 11.5 ~ 15 فولت | 23.5 ~ 30 فولت | 47.5 ~ 58.8 فولت | |||||
تفاوت الجهدملاحظة 4 | ±1.0% | ±1.0% | ±1.0% | |||||
الخط التنظيم ملاحظة 5 | ±0.5% | ±0.5% | ±0.5% | |||||
تنظيم الحمل | ملاحظة 6 | ±2.0% | ±1.0% | ±0.5% | ||||
الإعداد، وقت الارتفاع | ملاحظة 7 | 1000 مللي ثانية، 100 مللي ثانية عند الحمل الكامل | ||||||
وقت الانتظار (نموذجي) | 20 مللي ثانية عند الحمل الكامل | |||||||
الإدخال |
نطاق الجهد | ملاحظة 8 | 90 ~ 264 فولت تيار متردد | 127 ~ 370 فولت تيار مستمر | ||||
نطاق التردد | 47 ~ 63 هرتز | |||||||
معامل القدرة (نموذجي) | PF>0.98/115VAC, PF>0.95/230VAC عند الحمل الكامل | |||||||
الكفاءة (نموذجي) | 89.5% | 91% | 91.5% | |||||
تيار التيار المتردد (نموذجي) | 1.25 أمبير/115 فولت تيار متردد | 0.63 أمبير/230 فولت تيار متردد | ||||||
تيار الاندفاع (نموذجي) | بدء التشغيل البارد 65 أمبير عند 230 فولت تيار متردد | |||||||
تيار التسرب | <3.5 مللي أمبير / 240 فولت تيار متردد | |||||||
استهلاك الطاقة بدون حمل | <0.15 واط | |||||||
الحماية |
ماس كهربائي | نوع الحماية: تحديد التيار المستمر، يستعيد تلقائيًا بعد إزالة حالة الخطأ | ||||||
زيادة التحميل |
يعمل عادةً في حدود 110 ~ 125% من طاقة الإخراج المقدرة لأكثر من 3 ثوانٍ ويتحول إلى تحديد التيار المستمر، مع الاستعادة التلقائية بعد إزالة حالة الحمل الزائد | |||||||
تحديد التيار المستمر، إذا كان >125% من الطاقة المقدرة، مع الاستعادة التلقائية بعد إزالة حالة الحمل الزائد | ||||||||
الجهد الزائد | 15.5 ~ 18.2 فولت | 31 ~ 36.5 فولت | 62.1 ~ 72.9 فولت | |||||
نوع الحماية: إيقاف تشغيل جهد الإخراج، وإعادة التشغيل للاستعادة | ||||||||
درجة الحرارة الزائدة | إيقاف تشغيل جهد الإخراج، يستعيد تلقائيًا بعد انخفاض درجة الحرارة | |||||||
البيئة |
درجة حرارة التشغيل | -30 ~ +70 درجة مئوية (راجع "منحنى التخفيض") | ||||||
رطوبة التشغيل | 20 ~ 95% رطوبة نسبية بدون تكاثف | |||||||
درجة حرارة التخزين، الرطوبة | -40 ~ +85 درجة مئوية، 10 ~ 95% رطوبة نسبية بدون تكاثف | |||||||
معامل درجة الحرارة | ±0.05% / درجة مئوية (0 ~ 50 درجة مئوية) | |||||||
الاهتزاز | 10 ~ 500 هرتز، 2G 10 دقيقة/دورة، 60 دقيقة لكل محور X و Y و Z | |||||||
السلامة و EMC (ملاحظة 9) |
معايير السلامة | IEC62368-1، UL62368-1، EAC TP TC 004 معتمدة؛ تلبي BS EN/EN62368-1 | ||||||
جهد التحمل | I/P-O/P:3KVAC | I/P-FG:2KVAC O/P-FG:0.5KVAC | ||||||
مقاومة العزل | I/P-O/P, I/P-FG, O/P-FG:100M أوم / 500VDC / 25 درجة مئوية / 70% رطوبة نسبية | |||||||
انبعاث EMC |
المعلمة | المعيار | مستوى الاختبار / الملاحظة | |||||
موصل | BS EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) | الفئة ب | ||||||
مشع | BS EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) | الفئة ب | ||||||
التيار التوافقي | BS EN/EN61000-3-2 | ----- | ||||||
وميض الجهد | BS EN/EN61000-3-3 | ----- | ||||||
حصانة EMC |
BS EN/EN55024 | |||||||
المعلمة | المعيار | مستوى الاختبار / الملاحظة | ||||||
ESD | BS EN/EN61000-4-2 | المستوى 3، 8KV هواء؛ المستوى 2، 4KV تلامس | ||||||
مشع | BS EN/EN61000-4-3 | المستوى 2، 3 فولت/م | ||||||
EFT / انفجار | BS EN/EN61000-4-4 | المستوى 2، 1KV | ||||||
الاندفاع | BS EN/EN61000-4-5 | المستوى 2، 1KV/خط-خط، المستوى 3، 2KV/خط-أرض | ||||||
موصل | BS EN/EN61000-4-6 | المستوى 2، 3 فولت rms | ||||||
المجال المغناطيسي | BS EN/EN61000-4-8 | المستوى 1، 1 أمبير/م | ||||||
انخفاضات الجهد والانقطاعات | BS EN/EN61000-4-11 |
>95% انخفاض 0.5 دورات، 30% انخفاض 25 دورات، >95% انقطاعات 250 دورات |
||||||
أخرى |
MTBF | 1997.9 ألف ساعة كحد أدنى | Telcordia SR-332 (Bellcore)؛ 257.1 ألف ساعة كحد أدنى | MIL-HDBK-217F (25 درجة مئوية) | ||||
الأبعاد | 192*178*45.5 ملم (الطول*العرض*الارتفاع) | |||||||
التعبئة | 0.98 كجم؛ 10 قطع/10.8 كجم /1.38 قدم مكعب | |||||||
ملاحظة |
1. يتم قياس جميع المعلمات التي لم يتم ذكرها خصيصًا عند إدخال 230 فولت تيار متردد، والحمل المقنن ودرجة حرارة محيطة تبلغ 25 درجة مئوية. 2. يتم توفير التيار أو الطاقة القصوى لمدة تصل إلى 3 ثوانٍ. 3. يتم قياس التموج والضوضاء عند عرض نطاق ترددي يبلغ 20 ميجاهرتز باستخدام زوج سلكي ملتوي بطول 12 بوصة ينتهي بمكثف متوازي 0.1uf و 47uf. 4. التسامح: يشمل التسامح في الإعداد، وتنظيم الخط وتنظيم الحمل. 5. يتم قياس تنظيم الخط من الخط المنخفض إلى الخط المرتفع عند الحمل المقنن. 6. يتم قياس تنظيم الحمل من 0% إلى 100% من الحمل المقنن. 7. يتم قياس طول وقت الإعداد عند بدء التشغيل البارد لأول مرة. قد يؤدي تشغيل/إيقاف تشغيل مصدر الطاقة بسرعة كبيرة إلى زيادة وقت الإعداد. 8. قد تكون هناك حاجة إلى التخفيض في ظل انخفاض فولتية الإدخال. يرجى التحقق من منحنى التخفيض لمزيد من التفاصيل. 9. يعتبر مصدر الطاقة وحدة مستقلة، ولكن لا يزال يتعين على الجهاز النهائي إعادة التأكد من أن النظام بأكمله يتوافق مع توجيهات EMC. للحصول على إرشادات حول كيفية إجراء اختبارات EMC هذه، يرجى الرجوع إلى “اختبار EMI لمصادر طاقة المكونات.” (كما هو متاح على http://www.meanwell.com) 10. التخفيض في درجة الحرارة المحيطة بمقدار 3.5 درجة مئوية/1000 متر مع النماذج بدون مروحة وبمقدار 5 درجات مئوية/1000 متر مع نماذج المروحة لارتفاع التشغيل أعلى من 2000 متر (6500 قدم). ※ إخلاء مسؤولية المنتج: للحصول على معلومات مفصلة، يرجى الرجوع إلى https://www.meanwell.com/serviceDisclaimer.aspx |
