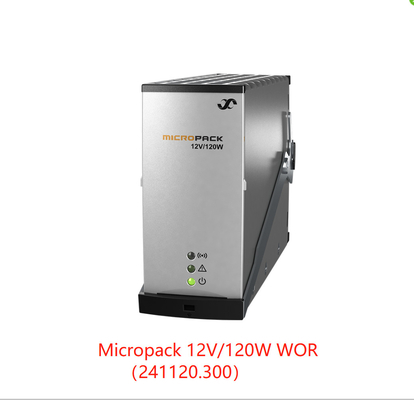

وحدة مقوم Eltek Micropack 12V / 120W WOR 12V 120W (الجزء رقم: 241120.300)
يتم تبريد نظام Micropack بالحمل الحراري ، وهو مصمم للتطبيقات الأقل استهلاكًا للطاقة ، ولكن لا يزال مزودًا بخيارات وظائف النظام لتتناسب مع أي متطلبات.
استخدم كنظام قائم بذاته أو في نظام مرن قابل للتكوين على الرف.
يعمل نظام الطاقة Micropack على توسيع شبكتك خطوة أخرى إلى الأمام.مع نطاقات تحميل نموذجية بين 120 واط و 1000 واط ، وفي خيارات 12 و 24 و 48 فولت ، يعد النظام مثاليًا لمجموعة كبيرة ومتنوعة من التطبيقات.
المعلمات :
| نموذج | 12 فولت / 120 واط | 24 فولت / 240 واط | 48 فولت / 250 واط |
| رقم القطعة | 241120.300 | 241120.200 | 241120.100 |
| ادخال البيانات | |||
| مجال الجهد الكهربائي | 85-300 فولت تيار متردد / تيار مستمر 1) | ||
| نطاق الجهد (الاسمي) | 130 - 275 فولت تيار متردد / تيار مستمر | 185 - 275 فولت تيار متردد / تيار مستمر 1) | |
| تكرار | 0-66 هرتز 1) | ||
| أقصى تيار ، إدخال 230 فولت / إجمالي (دفعة) | 0.6 أ / 2.0 أ | 1.2 أ / 2.0 أ | 1.2 أ / 1.9 أ |
| أقصى تيار تسرب الأرض | 2.0 مللي أمبير (@ 250 فولت تيار متردد / 50 هرتز) | ||
| عامل القوى | 0.97 (@ 70 - 100٪ تحميل) | 0.98 (عند 55-100٪ تحميل) | 0.98 (عند تحميل 50-100٪) |
| THD (@ 230 VAC) | <5٪ (@ 80 - 100٪ تحميل) | <5٪ (@ 50 - 100٪ تحميل) | <5٪ (@ 50 - 100٪ تحميل) |
| حماية | مكثف للحماية العابرة ، مصهر في كلا الخطين (2x 2.0 أمبير) ، إيقاف التشغيل فوق 300 فولت تيار متردد / تيار مستمر | ||
| بيانات الناتج | |||
| الجهد الافتراضي | 13.6 فولت تيار مستمر | 27.2 فولت تيار مستمر | 53.5 فولت تيار مستمر |
| مجال الجهد الكهربائي | 10.7 - 18.0 فولت تيار مستمر | 21.5 - 36 فولت تيار مستمر | 43.5 - 57.6 فولت تيار مستمر |
| نطاق الجهد بدون تحكم | 10.7 - 15.0 فولت تيار مستمر | 21.5 - 30 فولت تيار مستمر | 43.5 - 57.6 فولت تيار مستمر |
| # خلية Pb مدعومة (1.8 - 2.4 فولت تيار مستمر / خلية) | 6-7 | 12-15 | 24 |
| # خلية NiCad مدعومة (1.05 - 1.65 فولت تيار مستمر / خلية) | 10-11 2) | 20 - 222) | - |
| القوة القصوى ، تعزيز الاسمي / 60 ثانية | 120 واط / 160 واط | 240 واط / 315 واط | 250 واط / - |
| أقصى تيار ، @ 12/24 / 48V DC / Boost / QT3) | 10 A / 15 A / 55 A | 10 A / 15 A / 55 A | 5 أ / - / - |
| المشاركة الحالية | ± 5٪ من الحد الأقصى للتيار من 10 إلى 100٪ تحميل | ||
| تنظيم الجهد الثابت ± | 0.5٪ من 10٪ إلى 100٪ تحميل وإدخال اسمي | ||
| تنظيم الجهد الديناميكي | ± 5٪ <10 مللي ثانية ، تحميل الخطوة 10٪ إلى 90٪ أو العكس عند جهد الخرج الاسمي | ||
| وقت الانتظار والجهد الافتراضي والطاقة الكاملة | 20 مللي ثانية ، V OUT> 10.7 VDC | 20 مللي ثانية ، VOUT> 21.5 VDC | 20 مللي ثانية ، VOUT> 43 VDC |
| تموج وضوضاء ، 30 ميجا هرتز وزن الجسم / مقياس ضغط الدم | <200 مللي فولت PP / 5 مللي فولت RMS | <200 مللي فولت PP / 5 مللي فولت RMS | <150 مللي فولت PP / 2 مللي فولت RMS |
| حماية | إيقاف تشغيل الجهد الزائد ، دليل ماس كهربائى ، درجة حرارة عالية ، تحديد تيار تدفق المكونات الساخنة ، الصمامات | ||
| المواصفات الأخرى | |||
| الكفاءة @ المدخلات / المخرجات الاسمية ، الذروة / النطاق | 89.5٪ /> 88٪ ، حمولة 50-100٪ | 93.0٪ /> 92٪ ، حمولة 50-100٪ | 93.6٪ /> 93٪ ، حمولة 50-100٪ |
| عزل | 3.0 كيلو فولت تيار متردد - المدخلات والمخرجات ، 1.5 كيلو فولت تيار متردد - أرضي الإدخال ، 0.5 كيلو فولت تيار مستمر - مخرج الأرض | ||
| الإنذارات: مؤشر LED أحمر يعمل | إغلاق التيار الكهربائي المنخفض ، إيقاف تشغيل درجات الحرارة العالية والمنخفضة ، فشل المعدل ، إيقاف تشغيل الجهد الزائد عند الإخراج ، فشل المروحة ، إنذار الجهد المنخفض ، فشل ناقل CAN | ||
| تحذيرات: مؤشر LED أصفر "يعمل" | المعدل في وضع خفض الطاقة ، تنشيط الحد الحالي للبطارية عن بعد ، جهد الإدخال خارج النطاق ، وميض عند الجهد الزائد | ||
| عادي (تشغيل الوحدة): مؤشر LED أخضر "قيد التشغيل" | |||
| خرج الإنذار (معزول) | NO (+ طرف موجب) ، COM (طرف سلبي).60 فولت / 100 مللي أمبير كحد أقصى | ||
| MTBF (Telcordia SR-332 العدد الأول الطريقة الثالثة (أ)) | > 480000 ساعة (@ T AMBIENT = 25 درجة مئوية) | > 480000 ساعة (@ T AMBIENT = 25 درجة مئوية) | > 500000 ساعة (@ T AMBIENT = 25 درجة مئوية) |
| درجة حرارة التشغيل (5 - 95٪ RH non-cond.) معدلات إزالة طاقة الإخراج أعلى من درجة الحرارة / إلى |
-40 إلى +70 درجة مئوية [-40 - + 158 درجة فهرنهايت] + 55 درجة مئوية / 50 واط @ + 70 درجة مئوية |
-40 إلى +60 درجة مئوية [-40 إلى + 142 درجة فهرنهايت] + 45 درجة مئوية / 80 واط عند + 60 درجة مئوية |
-40 إلى + 75 درجة مئوية [-40 إلى + 167 درجة فهرنهايت] + 55 درجة مئوية / 140 واط @ + 75 درجة مئوية |
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية غير مكثفة | ||
| الأبعاد [العرض × الارتفاع × العمق] / الوزن | 39.0 × 88.5 × 149 ملم [1.54 × 3.48 × 5.87 بوصة] / 0.5 كجم [1.1 رطل] | ||
| معايير التصميم | |||
| السلامة الكهربائية | UL 60950 -1 ، EN 60950-1 ، CSA 22.2 | ||
| EMC |
ETSI EN 300386 V.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 4) |
||
| التوافقيات الرئيسية | EN 61000 -3-2 | ||
| بيئة |
ETSI EN 30019: 2 -1 (فئة 1.2) ، 2-2 (فئة 2.3) و 2-3 (فئة 3.2) ETSI EN 300 132-2 2002/95 / EC (RoHS) و 2002/96 / EC (WEEE) |
||
|
الامتثال البحري (فئة EMC B مع مرشح التيار المتردد) |
قواعد DnV لتصنيف السفن والمعايير عالية السرعة والحرف الخفيفة ومعايير DnV البحرية | ||
|
1) دعم DC لـ 241120.200 مع FW 404088.009 الأساسي (من مراجعة HW 1.2) و 241120.100 من مراجعة HW 2 2) 11/22 خلية بجهد دفع أقصى 1.636 فولت تيار مستمر / خلية 3) وظيفة الرحلة السريعة ، إذا كان V OUT = 5 VDC ، يتم إنشاء نبضة تيار 35 مللي ثانية للمساعدة في الانصهار / MCB على فرع قصير الدائرة 4) فقط 12 فولت و 24 فولت |
|||
