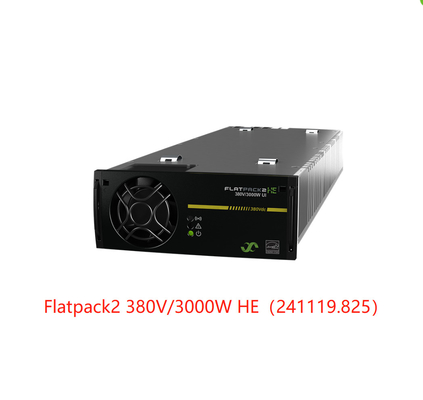

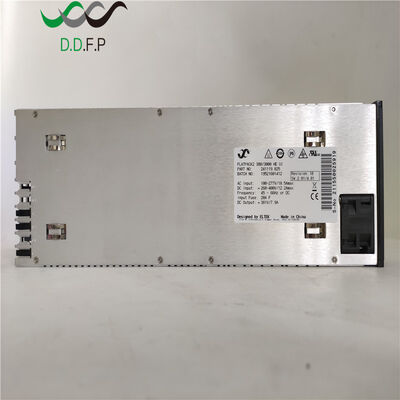

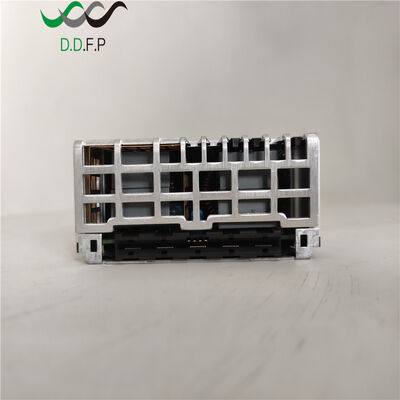

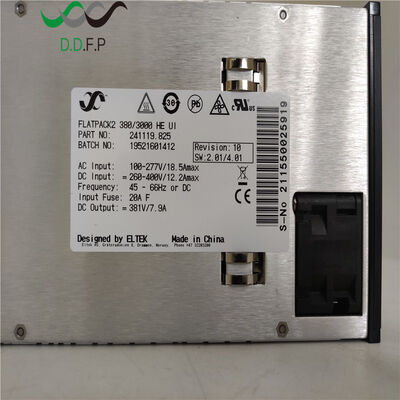

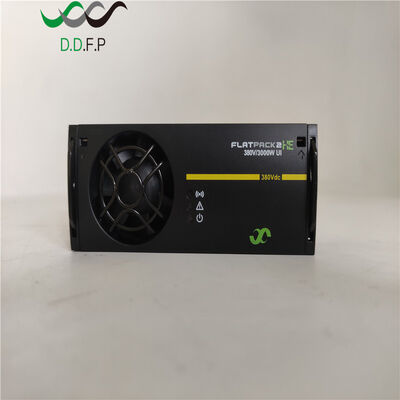

| الموديل | Flatpack2 380/3000 HE (UI) |
| رقم القطعة | 241119.825 |
| بيانات الإدخال | |
| الجهد (الاسمي) | 176 - 277 فولت تيار متردد / 260 - 400 فولت تيار مستمر¹ |
| الجهد (النطاق) | 85 - 305 فولت تيار متردد / 260 - 410 فولت تيار مستمر¹ |
| التردد | 45 - 66 هرتز / 15 - 18.5 هرتز² / تيار مستمر¹ |
| التيار (الأقصى) عند الإدخال الاسمي، الحمل الكامل | 18.2 أمبير RMS |
| عامل الطاقة | > 0.99 عند 50% حمل أو أكثر |
| مواصفات أخرى | فيوز في L & N، مانع للتقلبات، فصل عند خروج VIN عن النطاق |
| بيانات الإخراج | |
| الجهد (الافتراضي) | 381 فولت تيار مستمر |
| الجهد (النطاق القابل للتعديل) | 300 - 400 فولت تيار مستمر |
| خلية الرصاص المدعومة | 156 - 168³ |
| الطاقة المستمرة (القصوى) | 3000 واط |
| الطاقة عند 85 فولت تيار متردد / 85 فولت تيار مستمر | 1200 واط |
| التيار المستمر (الأقصى) | 9 أمبير (@VOUT < 336 فولت تيار مستمر) / 7.9 أمبير (@ VOUT = 381 فولت تيار مستمر)مشاركة التيار (10 - 100% حمل) |
| ±5% من الحد الأقصى للتيار من 10 إلى 100% حمل | تنظيم الجهد الثابت (10 - 100% حمل) |
| ±0.5% | تنظيم الجهد الديناميكي |
| ±2.0% لتغير الحمل من 10-90% أو 90-10%، وقت التنظيم < 10 مللي ثانية⁵ | وقت الاحتفاظ> 20 مللي ثانية؛ جهد الخرج > 300 فولت تيار مستمر عند حمل 1500 واط |
| التموج | < 1000 مللي فولت ذروة إلى ذروة، نطاق ترددي 30 ميجاهرتز |
| الحماية | إيقاف الجهد الزائد، التوصيل الساخن - الحد من تيار البدء، صمام ثنائي ORing، فيوز⁵، مقاومة الدائرة القصيرة، حماية درجة الحرارة العالية، إيقاف الحمل الزائد⁴ |
| مواصفات أخرى | الكفاءة عند 230 فولت تيار متردد / 380 فولت تيار مستمر إدخال |
| 96.2% / 96.6% | |
| العزل | 3.0 كيلو فولت تيار متردد - إدخال إلى إخراج، 1.5 كيلو فولت تيار متردد - إدخال إلى الأرض، 1.5 كيلو فولت تيار مستمر - إخراج إلى الأرض، 3.0 كيلو فولت تيار متردد - CAN إلى الأولي، 3.0 كيلو فولت تيار متردد - CAN إلى الثانوي |
| إنذارات (LED أحمر) | إيقاف انخفاض التيار الرئيسي، إيقاف ارتفاع وانخفاض درجة الحرارة، فشل المقوم، إيقاف الجهد الزائد على المخرج، فشل المروحة، إنذار الجهد المنخفض، فشل ناقل CAN |
| تحذيرات (LED أصفر) | المقوم في وضع خفض الطاقة، تم تنشيط حد تيار البطارية عن بعد، جهد الإدخال خارج النطاق، يومض عند الجهد الزائد |
| عادي (LED أخضر) | الإدخال والإخراج على ما يرام |
| الضوضاء الصوتية، عند الإدخال الاسمي والحمل الكامل | < 40 ديسيبل عند درجة الحرارة المحيطة |
| < 25 درجة مئوية / 40 درجة مئوية | متوسط الوقت بين الأعطال (Telcordia SR-232 الإصدار 3 طريقة II الحالة L1)2,291,210 ساعة (@ درجة الحرارة المحيطة = 25 درجة مئوية)<58dBA @ Tambient>درجة حرارة التشغيل |
| -40 إلى +75 درجة مئوية (-40 إلى +167 درجة فهرنهايت)، الرطوبة 5 - 95% رطوبة نسبية غير متكثفة. يتم خفض طاقة الخرج خطيًا من 3000 واط @ 50 درجة مئوية (122 درجة فهرنهايت) إلى 980 واط @ 75 درجة مئوية (167 درجة فهرنهايت) | درجة حرارة التخزين |
| -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)، الرطوبة 0 - 99% رطوبة نسبية غير متكثفة | الأبعاد [عرض × ارتفاع × عمق] / الوزن |
| 109 × 41.5 × 327 مم (4.25 × 1.69 × 13 بوصة) / < 1.95 كجم (4.3 رطل) | معايير التصميم |
| السلامة الكهربائية | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013, UL 60950-1:2014, CSA C22.2 No. 60950-1-07التوافق الكهرومغناطيسي |
| EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010, IEC61000-6-5: 2015, EN 300 386:v1.6.1, FCC CFR 47 Part 15:2013 | |
| البيئة | تم الاختبار وفقًا لـ: ETSI EN 300 019: 2-1 (الفئة 1.2) و 2-2 (الفئة 2.3) ظروف التشغيل العادية وفقًا لـ IEC 62040-5-3:2016 البند 4.2. ظروف التشغيل الأخرى وفقًا لـ IEC 62040-5-3:2016 البند 4.3، يجب الإبلاغ عنها 2011/65/EU (RoHS) و 2012/19/EU (WEEE) |
| ملاحظات: | ¹ دعم إدخال التيار المستمر من المراجعة 7 تم إدخاله عبر رقم القطعة 241119.825IA. دعم جهود التيار المستمر المنخفضة عند الطلب |
| ² نطاق تردد 16 2/3 هرتز مدعوم فقط لـ 230 فولت تيار متردد +/-15%. تم خفض الحد الأقصى للطاقة المتاحة إلى 1000 واط | ³ لـ 156 خلية، الحد الأدنى لجهد الاختبار هو 1.923 فولت/خلية. لـ 168 خلية، الحد الأقصى لجهد التعزيز هو 2.38 فولت/خلية |
