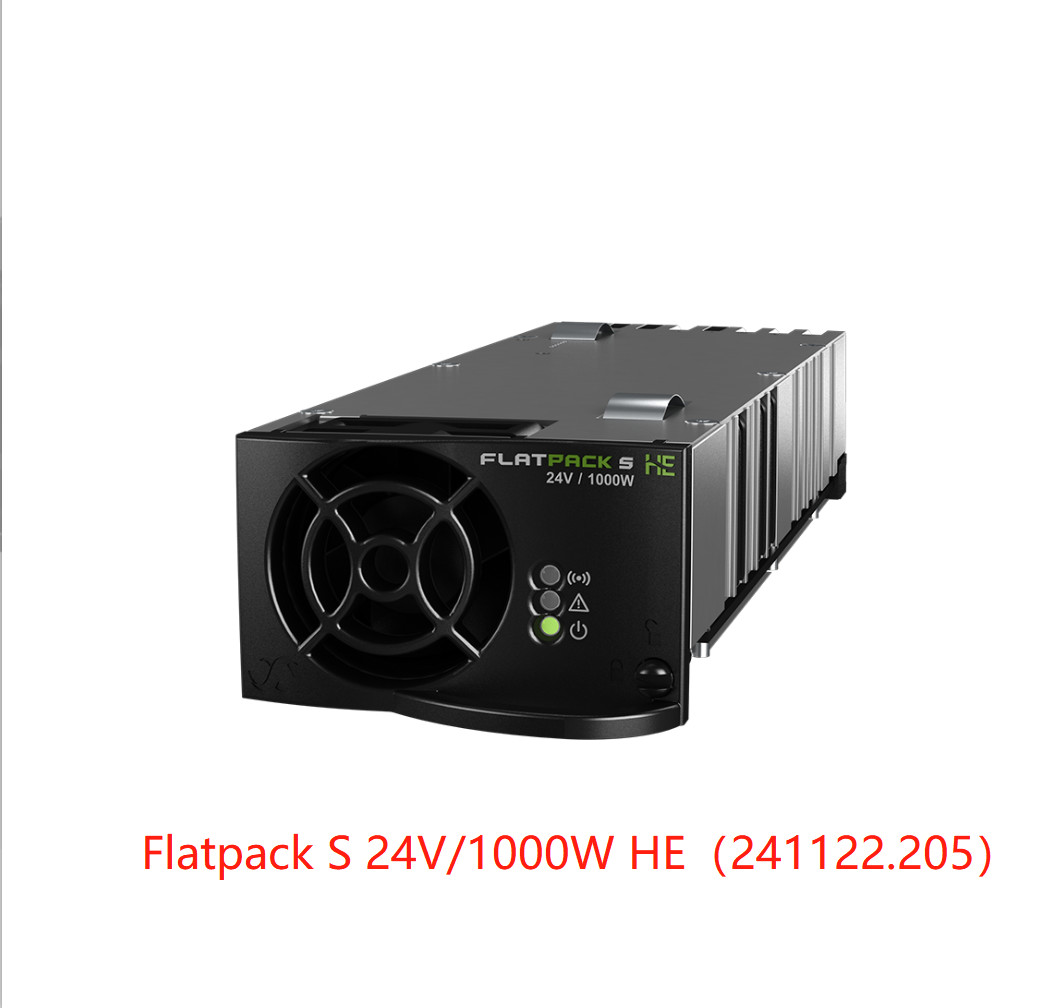

وحدة مقوم Eltek FlatpackS 24 فولت 1000 واط Flatpack S 24/1000HE (رقم القطعة: 241122.205)
تتطلب التطبيقات في هذه الأسواق أنظمة طاقة تيار مستمر حديثة وموثوقة وآمنة. يوفر Flatpack S كثافة طاقة رائدة في الصناعة في فئته، والعديد من وظائف السلامة، ونطاق درجة حرارة تشغيل واسع، وموثوقية فائقة في هيكله الصغير بعمق 217 ملم.
تُستخدم مقومات Flatpack S في رف 3U مع وحدة تحكم Smartpack S، وتغطي تطبيقات من 2 إلى 8 كيلو واط باستخدام الحد الأدنى من المساحة، أقل من 18 لترًا، وتبديد حرارة منخفض.
المعلمات :
| الموديل | Flatpack S 24/1000 HE |
| رقم القطعة | 241122.205 |
| بيانات الإدخال | |
| الجهد (النطاق الاسمي) | 185 فولتتيار متردد/مستمر - 305 فولتتيار متردد / 300 فولتتيار مستمر |
| الجهد (نطاق التشغيل) | 85 فولتتيار متردد/مستمر - 305 فولتتيار متردد / 300 فولتتيار مستمر |
| التردد (الاسمي / النطاق) | 45 - 66 هرتز / تيار مستمر |
| الحد الأقصى للتيار | 5.9 أمبيرRMS |
| عامل القدرة | > 0.99 عند 50% حمل أو أكثر |
| الحماية |
فيوز إيقاف التشغيل فوق 305 فولتتيار متردد / 300 فولتتيار مستمر |
| بيانات الإخراج | |
| الجهد (الافتراضي) | 26.7 فولتتيار مستمر |
| الجهد (النطاق القابل للتعديل) | 21 - 29 فولتتيار مستمر |
| الحد الأقصى للطاقة، الإدخال الاسمي | 1000 واط |
| الحد الأقصى للطاقة، عند 85 فولتتيار متردد/مستمر | 440 واط |
| الحد الأقصى للتيار | 41.7 أمبير (@Vخارج < 24 فولتتيار مستمر) |
| مشاركة التيار | ±5% من الحد الأقصى للتيار من 10 إلى 100% حمل |
| تنظيم الجهد الثابت (حمل 10-100%) | ±0.5% |
| تنظيم الجهد الديناميكي | ±5.0% لتغير الحمل من 10-90% أو 90-10%، وقت التنظيم< 50 مللي ثانية |
| وقت الاحتفاظ | >20 مللي ثانية؛ جهد الخرج > 21 فولتتيار مستمر |
| التموج | < 150 مللي فولتPP، نطاق ترددي 30 ميجاهرتز |
|
|
صمام ثنائي OR-ing مانع، مقاوم للدوائر القصيرة، حماية من الجهد الزائد وحماية من درجات الحرارة العالية |
| مواصفات أخرى | |
| ذروة الكفاءة | 92.5% |
| العزل | 3.0 كيلو فولتتيار متردد - الإدخال والإخراج، 1.5 كيلو فولتتيار متردد - أرضي الإدخال، 0.5 كيلو فولتتيار مستمر - أرضي الإخراج |
| الإنذارات (LED أحمر) | إيقاف التشغيل عند انخفاض التيار الرئيسي، إيقاف التشغيل عند درجات الحرارة العالية والمنخفضة، فشل المقوم، إيقاف التشغيل عند الجهد الزائد على المخرج، فشل المروحة، إنذار الجهد المنخفض، فشل ناقل CAN |
| التحذيرات (LED أصفر) | المقوم في وضع تقليل الطاقة، تم تنشيط حد تيار البطارية عن بعد، جهد الإدخال خارج النطاق، يومض عند الجهد الزائد |
| عادي (LED أخضر) | الإدخال والإخراج على ما يرام |
| مرحل إنذار محتمل (عادة مغلق) | يفتح عند الإنذارات وانقطاع التيار الرئيسي |
| متوسط الوقت بين الأعطال (MTBF) (Telcordia SR-232 الإصدار 3 الطريقة الثانية الحالة L1) | >1 975 044 (@ Tمحيط : 25 درجة مئوية) |
| درجة حرارة التشغيل (5 - 95% رطوبة نسبية غير متكثفة) | - 40 - 85 درجة مئوية [-40 - 185 درجة فهرنهايت] |
| الحد الأقصى لطاقة الخرج ينخفض فوق درجة الحرارة / إلى | 45 درجة مئوية [+113 درجة فهرنهايت] / 400 واط |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)، الرطوبة 0 - 99% رطوبة نسبية غير متكثفة |
| الأبعاد [عرض × ارتفاع × عمق] / الوزن | 72 × 41.5 × 217 ملم (2.83 × 1.63 × 8.54 بوصة) / < 850 جرام (1.9 رطل) |
| معايير التصميم | |
|
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS 61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Part 15:2013 |
| البحرية | DNVGL-CG-03391)، شهادة ABS PDA1) |
|
|
ETSI EN 300 019: 2-1 (الفئة 1.2) و 2-2 (الفئة 2.3) EU 2015/863 (RoHS) و 2012/19/EU (WEEE) ظروف التشغيل العادية وفقًا لـ IEC 62040-5-3:2016 البند 4.2. ظروف التشغيل الأخرى وفقًا لـ IEC 62040-5-3:2016 البند 4.3، يجب الإبلاغ عنها |
| 1) صالحة فقط لرقم القطعة 241122.205M | |
