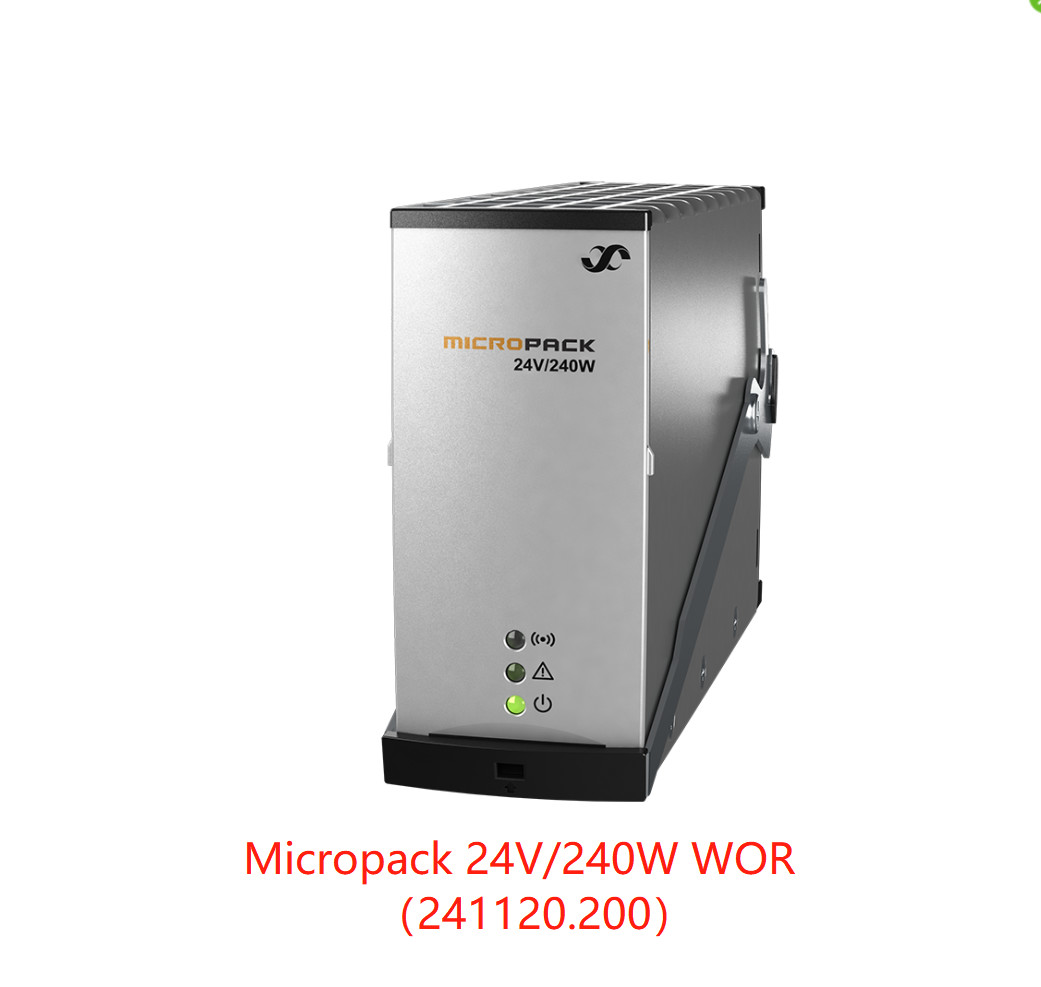

وحدة Eltek Micropack Rectifier 24V/240W (رقم الجزء: 241120.200)
يتم تبريد نظام مايكروباك عن طريق الحمل الحراري، مصمم لتطبيقات أقل حرصًا على الطاقة، ولكن مع خيارات وظيفية النظام لتلبية أي متطلبات.
استخدم بمفردك أو في نظام مرن يمكن تكوينه خارج الرف.
نظام الطاقة مايكروباك يمتد شبكتك خطوة أخرى مع نطاقات الحمل عادة بين 120 و 1000 و في خيارات 12 و 24 و 48 والنظام مثالي لمجموعة كبيرة من التطبيقات.
المعلمات:
| النموذج | 12V / 120W | 24V / 240W | 48V / 250W |
| رقم الجزء | 241120.300 | 241120.200 | 241120.100 |
| بيانات الإدخال | |||
| نطاق الجهد | 85 - 300 فولت AC / DC 1) | ||
| نطاق الجهد (اسمياً) | 130 - 275 فولت AC/DC | 185 - 275 فولت AC / DC 1) | |
| التكرار | 0 - 66 هرتز 1) | ||
| الحد الأقصى للتيار، 230 فولت مدخل / إجمالي (زيادة) | 0.6 A / 2.0 A | 1.2A / 2.0A | 1.2 A / 1.9 A |
| الحد الأقصى لتيار تسرب الأرض | 2.0 mA (@ 250V AC/ 50Hz) | ||
| عامل الطاقة | 0.97 (@ 70 - 100٪ الحمل) | 0.98 (@ 55 - 100٪ الحمل) | 0.98 (@ 50 - 100٪ الحمل) |
| THD (@ 230 VAC) | < 5 ٪ (@ 80 - 100 ٪ الحمل) | < 5 ٪ (@ 50 - 100 ٪ الحمل) | < 5 ٪ (@ 50 - 100 ٪ الحمل) |
| الحماية | باريستور للحماية العابرة ، مصدر في كلا الخطين (2x 2.0 A) ، إيقاف أكثر من 300 فولت AC / DC | ||
| بيانات الناتج | |||
| الجهد الافتراضي | 13.6 فولت DC | 27.2 VDC | 53.5 VDC |
| نطاق الجهد | 10.7 - 18.0 فولت DC | 21.5 - 36 VDC | 43.5 - 57.6 فولت DC |
| نطاق الجهد بدون جهاز تحكم | 10.7 - 15.0 فولت DC | 21.5 - 30 VDC | 43.5 - 57.6 فولت DC |
| # الخلية Pb مدعومة (1.8 - 2.4 فولت DC / خلية) | 6 - 7 | 12 - 15 | 24 |
| # دعم خلايا NiCad (1.05 - 1.65 فولت DC / خلية) | 10 - 11 2) | 20 - 222) | - |
| القوة القصوى، الاسمية / 60s دفع | 120 واط / 160 واط | 240 واط / 315 واط | 250 واط / |
| الحد الأقصى للتيار، @12/ 24/ 48V DC / تعزيز / QT3) | 10A / 15A / 55A | 10A / 15A / 55A | 5 أ / - / - |
| المشاركة الحالية | ± 5٪ من الحد الأقصى للتيار من 10 إلى 100٪ من الحمل | ||
| تنظيم الجهد الثابت ± | 0.5٪ من 10٪ إلى 100٪ من الحمل والإدخال الاسمي | ||
| تنظيم الجهد الديناميكي | ± 5٪ < 10ms، خطوة الحمل 10٪ إلى 90٪ أو عكسها عند الجهد الخارجي الاسمي | ||
| وقت الإنتظار، الجهد الافتراضي والطاقة الكاملة | 20 ميس، V OUT > 10.7 VDC | 20 ms، VOUT > 21.5 VDC | 20 ms، VOUT > 43 VDC |
| التموجات والضوضاء، 30 ميغاهرتز b.w / psophometric | < 200 ملف PP / 5 ملف RMS | < 200 ملف PP / 5 ملف RMS | < 150 ملف PP / 2 ملف RMS |
| الحماية | إيقاف التيار الزائد ، محطة موجزة ، درجة حرارة عالية ، الحد من التيار الداخلي الساخن | ||
| مواصفات أخرى | |||
| الكفاءة @ المدخلات / المخرجات الاسمية ، الذروة / النطاق | 89.5 ٪ / > 88 ٪ ، 50-100 ٪ الحمل | 93.0٪ / > 92٪ ، 50-100٪ الحمل | 93.6٪ / >93٪ ، 50-100٪ الحمل |
| العزلة | 3.0 كيلو فولت إدخال وخرج، 1.5 كيلو فولت AC أرض دخول، 0.5 كيلو فولت DC أرض خروجي | ||
| إنذارات: مصباح LED أحمر | إيقاف التشغيل منخفض، إيقاف التشغيل عالية ومنخفضة درجة الحرارة، فشل المصلح، إيقاف التشغيل من فوق الجهد عند الخروج، فشل المروحة، إنذار منخفض الجهد، فشل حافلة CAN | ||
| تحذيرات: مصباح LED أصفر "مشتعل" | المصلح في وضع انخفاض الطاقة، الحد الأقصى لتيار البطارية عن بعد نشط، الجهد المدخل خارج النطاق، يلمع عند التوتر الزائد | ||
| عادي (تشغيل الوحدة): مصباح LED أخضر "مشغل" | |||
| مخرج الإنذار (معزول) | NO (+إيجابي) ، COM (-سلبي) 60 فولت / 100 مآ أكس | ||
| MTBF (Telcordia SR-332 الإصدار الأول طريقة III (أ)) | > 480000 ساعة (@T AMBIENT= 25°C) | > 480000 ساعة (@T AMBIENT= 25°C) | > 500000 ساعة (@T AMBIENT= 25°C) |
| درجة حرارة التشغيل (5 - 95٪ RH غير مكيفة) |
-40 إلى +70 درجة مئوية +55°C / 50W @ +70°C |
-40 إلى +60 درجة مئوية [-40 إلى +142 درجة فهرنهايت] +45°C / 80W @ +60°C |
-40 إلى +75°C [ -40 إلى +167°F] +55°C / 140W @ +75°C |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0 - 99% RH غير مكثفة | ||
| الأبعاد [WxHxD] / الوزن | 39.0 x 88.5 x 149mm [1.54 x 3.48 x 5.87"] / 0.5 كجم [1.1 باوند] | ||
| معايير التصميم | |||
| السلامة الكهربائية | UL 60950-1، EN 60950-1، CSA 22.2 | ||
| الكهرومغناطيسي |
ETSI EN 300 386 فولت.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 4) |
||
| الارتباطات الرئيسية | EN 61000 -3-2 | ||
| البيئة |
معيار ETSI EN 300 019: 2 -1 (الطبقة 1.2) ، 2-2 (الطبقة 2.3) و 2-3 (الطبقة 3.2) المعيار ETSI EN 300 132-2 2002/ 95/ EC (RoHS) و 2002/ 96/ EC (WEEE) |
||
|
الامتثال البحري (فئة إم سي بي مع فلتر التيار المتردد) |
قواعد DnV لتصنيف السفن والسفن عالية السرعة والقوارب الخفيفة ومعايير DnV البحرية | ||
|
1) دعم التيار المباشر لـ 241120.200 مع FW الرئيسي 404088.009 (من إصدار HW 1.2) و 241120.100 من إصدار HW 2 2) خلايا 11/ 22 مع أقصى فولتاج الزيادة 1.636 فولت DC / خلية 3) وظيفة التشغيل السريع، إذا V OUT = 5 VDC يتم إنشاء نبض حالي 35 ms لمساعدة التشغيل فيوز / MCB على فرع الدائرة القصيرة 4) 12 و 24 فولت فقط |
|||
