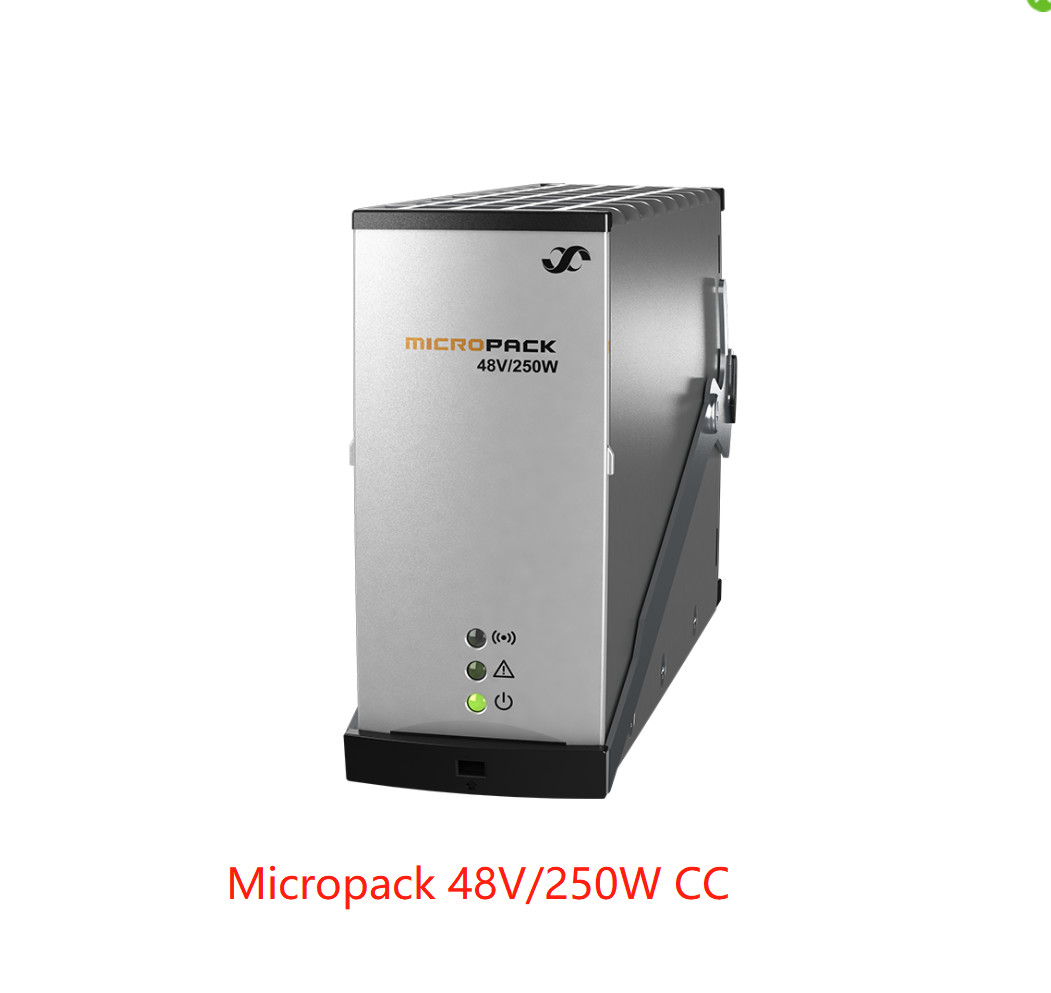

وحدة مقوم Eltek Micropack 48V / 250W (الجزء رقم: 241120.100)
وحدة مقوم Eltek Micropack 48V / 250W (الجزء رقم: 241120.100)
وحدات طاقة سكة حديد DIN مدمجة وكاملة الميزات
يعمل نظام الطاقة Micropack على توسيع شبكتك خطوة أخرى إلى الأمام.مع نطاقات التحميل عادة بين
120 واط و 1000 واط ، وفي خيارات 12 و 24 و 48 فولت ، يعد النظام مثاليًا لمجموعة كبيرة ومتنوعة من التطبيقات.
حدود :
| نموذج | 12 فولت / 120 واط | 24 فولت / 240 واط | 48 فولت / 250 واط |
| رقم القطعة | 241120.300 | 241120.200 | 241120.100 |
| ادخال البيانات | |||
| مجال الجهد الكهربائي | 85-300 فولت تيار متردد / تيار مستمر 1) | ||
| نطاق الجهد (الاسمي) | 130 - 275 فولت تيار متردد / تيار مستمر | 185 - 275 فولت تيار متردد / تيار مستمر 1) | |
| تكرار | 0-66 هرتز 1) | ||
| أقصى تيار ، إدخال 230 فولت / إجمالي (دفعة) | 0.6 أ / 2.0 أ | 1.2 أ / 2.0 أ | 1.2 أ / 1.9 أ |
| أقصى تيار تسرب الأرض | 2.0 مللي أمبير (@ 250 فولت تيار متردد / 50 هرتز) | ||
| عامل القوى | 0.97 (@ 70 - 100٪ تحميل) | 0.98 (عند 55-100٪ تحميل) | 0.98 (عند تحميل 50-100٪) |
| THD (@ 230 VAC) | <5٪ (@ 80 - 100٪ تحميل) | <5٪ (@ 50 - 100٪ تحميل) | <5٪ (@ 50 - 100٪ تحميل) |
| حماية | مكثف للحماية العابرة ، مصهر في كلا الخطين (2x 2.0 أمبير) ، إيقاف التشغيل فوق 300 فولت تيار متردد / تيار مستمر | ||
| بيانات الناتج | |||
| الجهد الافتراضي | 13.6 فولت تيار مستمر | 27.2 فولت تيار مستمر | 53.5 فولت تيار مستمر |
| مجال الجهد الكهربائي | 10.7 - 18.0 فولت تيار مستمر | 21.5 - 36 فولت تيار مستمر | 43.5 - 57.6 فولت تيار مستمر |
| نطاق الجهد بدون تحكم | 10.7 - 15.0 فولت تيار مستمر | 21.5 - 30 فولت تيار مستمر | 43.5 - 57.6 فولت تيار مستمر |
| # خلية Pb مدعومة (1.8 - 2.4 فولت تيار مستمر / خلية) | 6-7 | 12-15 | 24 |
| # خلية NiCad مدعومة (1.05 - 1.65 فولت تيار مستمر / خلية) | 10-11 2) | 20 - 222) | - |
| القوة القصوى ، تعزيز الاسمي / 60 ثانية | 120 واط / 160 واط | 240 واط / 315 واط | 250 واط / - |
| أقصى تيار ، @ 12/24 / 48V DC / Boost / QT3) | 10 A / 15 A / 55 A | 10 A / 15 A / 55 A | 5 أ / - / - |
| المشاركة الحالية | ± 5٪ من الحد الأقصى للتيار من 10 إلى 100٪ تحميل | ||
| تنظيم الجهد الثابت ± | 0.5٪ من 10٪ إلى 100٪ تحميل وإدخال اسمي | ||
| تنظيم الجهد الديناميكي | ± 5٪ <10 مللي ثانية ، تحميل الخطوة 10٪ إلى 90٪ أو العكس عند جهد الخرج الاسمي | ||
| وقت الانتظار والجهد الافتراضي والطاقة الكاملة | 20 مللي ثانية ، V OUT> 10.7 VDC | 20 مللي ثانية ، VOUT> 21.5 VDC | 20 مللي ثانية ، VOUT> 43 VDC |
| تموج وضوضاء ، 30 ميجا هرتز وزن الجسم / مقياس ضغط الدم | <200 مللي فولت PP / 5 مللي فولت RMS | <200 مللي فولت PP / 5 مللي فولت RMS | <150 مللي فولت PP / 2 مللي فولت RMS |
| حماية | إيقاف تشغيل الجهد الزائد ، دليل ماس كهربائى ، درجة حرارة عالية ، تحديد تيار تدفق المكونات الساخنة ، الصمامات | ||
| المواصفات الأخرى | |||
| الكفاءة @ المدخلات / المخرجات الاسمية ، الذروة / المدى | 89.5٪ /> 88٪ ، حمولة 50-100٪ | 93.0٪ /> 92٪ ، حمولة 50-100٪ | 93.6٪ /> 93٪ ، حمولة 50-100٪ |
| عزل | 3.0 كيلو فولت تيار متردد - المدخلات والمخرجات ، 1.5 كيلو فولت تيار متردد - أرضي الإدخال ، 0.5 كيلو فولت تيار مستمر - مخرج الأرض | ||
| الإنذارات: مؤشر LED أحمر يعمل | إغلاق التيار الكهربائي المنخفض ، إيقاف تشغيل درجات الحرارة العالية والمنخفضة ، فشل المعدل ، إيقاف تشغيل الجهد الزائد عند الإخراج ، فشل المروحة ، إنذار الجهد المنخفض ، فشل ناقل CAN | ||
| تحذيرات: مؤشر LED أصفر "يعمل" | المعدل في وضع خفض الطاقة ، تنشيط الحد الحالي للبطارية عن بعد ، جهد الإدخال خارج النطاق ، وميض عند الجهد الزائد | ||
| عادي (تشغيل الوحدة): مؤشر LED أخضر "قيد التشغيل" | |||
| خرج الإنذار (معزول) | NO (+ طرف موجب) ، COM (طرف سلبي).60 فولت / 100 مللي أمبير كحد أقصى | ||
| MTBF (Telcordia SR-332 العدد الأول الطريقة الثالثة (أ)) | > 480000 ساعة (@ T AMBIENT = 25 درجة مئوية) | > 480000 ساعة (@ T AMBIENT = 25 درجة مئوية) | > 500000 ساعة (@ T AMBIENT = 25 درجة مئوية) |
| درجة حرارة التشغيل (5 - 95٪ RH non-cond.) معدلات إزالة طاقة الإخراج أعلى من درجة الحرارة / إلى |
-40 إلى +70 درجة مئوية [-40 - + 158 درجة فهرنهايت] + 55 درجة مئوية / 50 واط @ + 70 درجة مئوية |
-40 إلى +60 درجة مئوية [-40 إلى + 142 درجة فهرنهايت] + 45 درجة مئوية / 80 واط عند + 60 درجة مئوية |
-40 إلى + 75 درجة مئوية [-40 إلى + 167 درجة فهرنهايت] + 55 درجة مئوية / 140 واط @ + 75 درجة مئوية |
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية غير مكثفة | ||
| الأبعاد [العرض × الارتفاع × العمق] / الوزن | 39.0 × 88.5 × 149 ملم [1.54 × 3.48 × 5.87 بوصة] / 0.5 كجم [1.1 رطل] | ||
