نظام الاتصال الهجين مع توصيل الطاقة الكهروضوئية DC مزود الطاقة 300A-500A CTO30408S
التطبيقات
المعلمات :

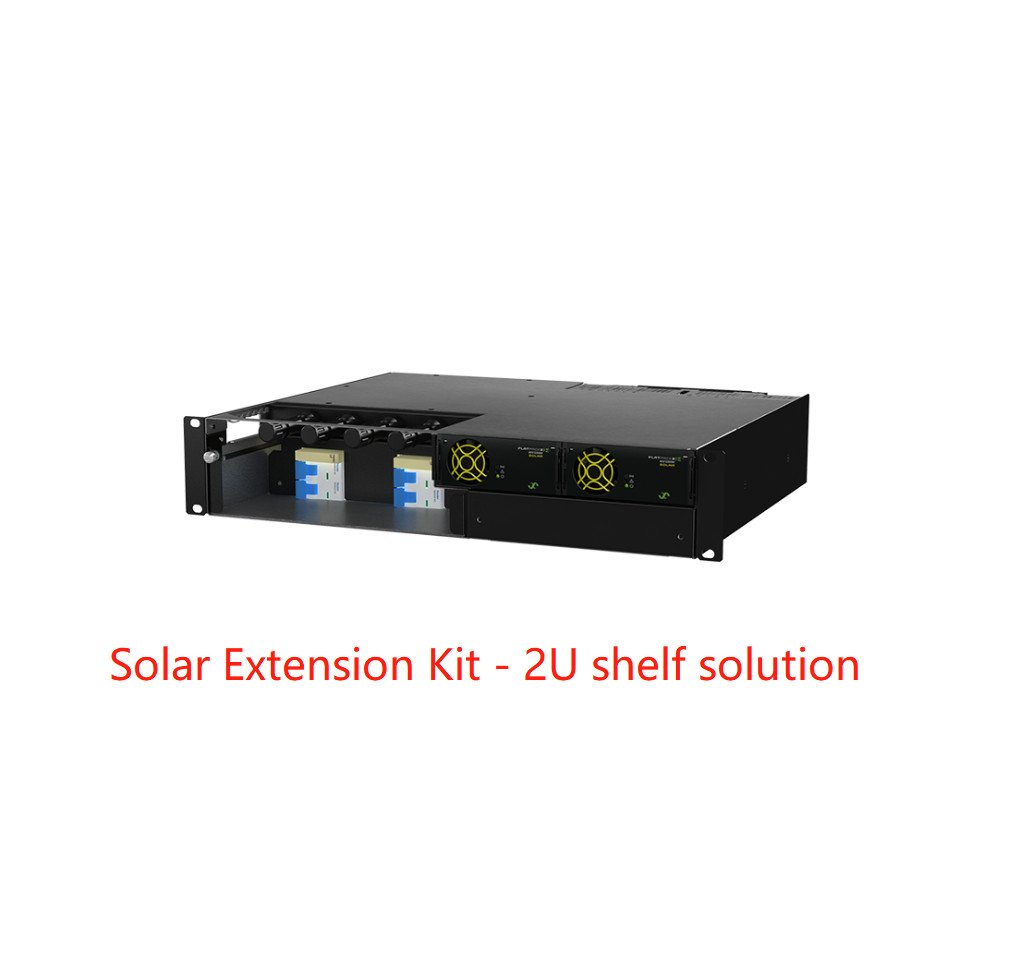

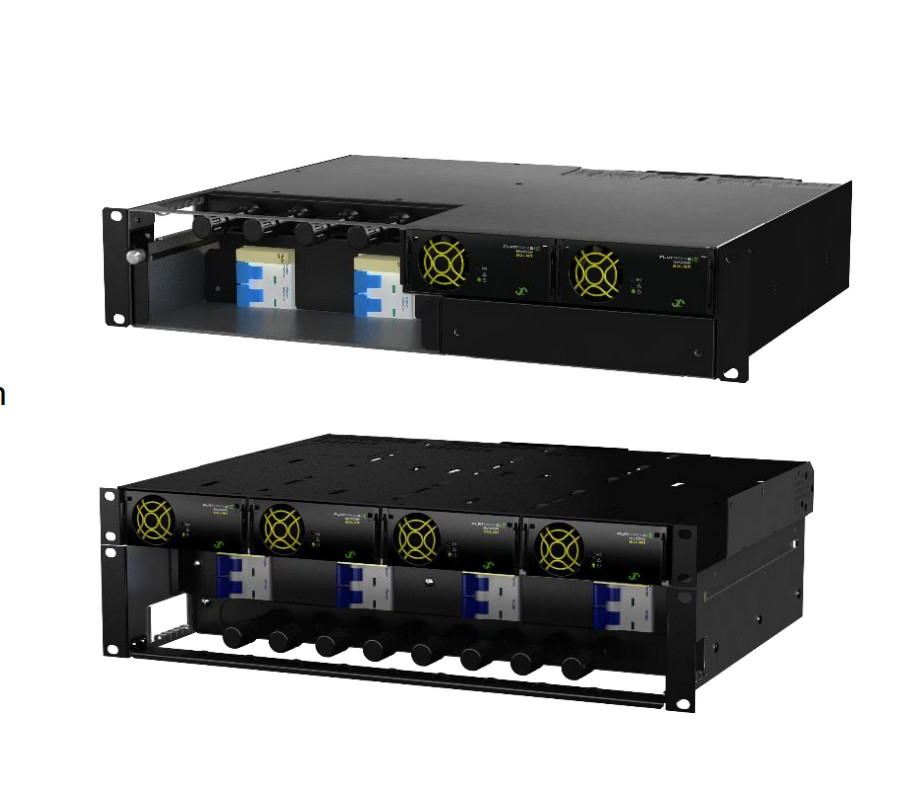

| نموذج | 2U SOLAR EXT.عدة | 3U الشمسي الخارجي.عدة | ||||
| رقم القطعة | CTZ00000.1358 | CTZ00000.1255 | ||||
| وحدات الطاقة | ||||||
| شاحن الطاقة الشمسية Flatpack2 1) | Flatpack2 48/3200 HE Solar | |||||
| ذروة الكفاءة | 97٪ | |||||
| ماكس لا.من الوحدات | ما يصل إلى 2 قطعة | ما يصل إلى 4 قطع | ||||
| بيانات الإدخال (الشاحن الشمسي) | ||||||
| الجهد (نطاق التشغيل) | 85-420 فولت تيار مستمر | |||||
| الجهد (نطاق MPPT) 2) | 100-380 فولت تيار مستمر | |||||
| الجهد (بدء التشغيل) | 150 فولت تيار مستمر | |||||
| الحد الأقصى الحالي | 20.3 ADC | |||||
| حماية | مصهر ، مكثف للحماية العابرة ، قطبية معكوسة ، إيقاف التشغيل عندما يكون VIN منخفضًا جدًا ، فحص خطأ الأرض أثناء بدء التشغيل | |||||
| لوحة التوصيل الكهروضوئية | ||||||
| مفاتيح الخدمة للصفائف الكهروضوئية | 2 قطعة 2 قطب | 4 قطع 2 قطب | ||||
| موصلات MC4 | 4 قطع (2 قطعة لكل مجموعة PV واحدة | ) 8 قطع (2 قطعة لكل مجموعة PV واحدة) | ||||
| DC SPD (خيار) | ما يصل إلى 2 قطعة (النوع 1 + 2) | ما يصل إلى 4 قطع (النوع 2) | ||||
| بيانات الناتج | ||||||
| الجهد (افتراضي) | 53.5 فولت تيار مستمر | |||||
| الجهد (مدى قابل للتعديل) | 42 3) - 57.6 فولت تيار مستمر | |||||
| أقصى قوة ، VIN 170 VDC | 6400 واط | 12800 واط | ||||
| أقصى تيار ،VOUT = 48 VDC | 133 أ | 266 أ | ||||
| حماية | إيقاف تشغيل الجهد الزائد ، وإثبات ماس كهربائى ، ودرجة حرارة عالية ، وحد تيار تدفق المكونات الساخنة | |||||
| المواصفات الأخرى | ||||||
| الإنذارات (أحمر LED) | إيقاف تشغيل درجات الحرارة العالية والمنخفضة ، فشل المحول ، إيقاف تشغيل الجهد الزائد عند الإخراج ، فشل المروحة ، إنذار الجهد المنخفض ، فشل ناقل CAN | |||||
| تحذيرات (أصفر LED) | جهد إدخال منخفض ، محول في وضع خفض الطاقة ، تنشيط حد التيار البعيد ، جهد الإدخال خارج النطاق ، وميض عند الجهد الزائد | |||||
| عادي (أخضر LED) | الإدخال والإخراج طيب | |||||
| درجة حرارة التشغيل | -40 إلى +75 درجة مئوية [-40 إلى +167 درجة فهرنهايت] 3) | |||||
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية [-40 إلى +185 درجة فهرنهايت | |||||
| الأبعاد (العرض × العمق × الارتفاع) 5) |
482 × 384 × 89 (2U) ملم [19 × 15.1 × 3.5 بوصة] |
482 × 384 × 133 (3U) ملم [19 × 15.1 × 5.3 بوصة] |
||||
| الوزن (باستثناء الوحدات) | 7 كجم تقريبًا [15 رطلاً] | 10 كجم تقريبًا [22 رطلاً] | ||||
| معايير التصميم | ||||||
| السلامة الكهربائية | EN 60950-1: 2006 / A2: 2013 ، EN 62368-1: 2020 / A11: 2020 ، EN 62109-1: 2010 / -2: 2011 | |||||
| EMC |
ETSI EN 300386 v1.3.2 EN 61000-6-1: 2019 ، EN 61000-6-2: 2019 ، EN 61000-6-3: 2007 / A1: 2011 / AC: 2012 ، EN 61000-6-4: 2019 |
|||||
| بيئة |
ETSI EN 300019-2-1 v2.3.1: 2017 (الفئة 1.2) ETSI EN 3001019-2-2 v2.4.1: 2017 (الفئة 2.3) ETSI EN 3001019-2-3 v2.4.1: 2015 (الفئة 3.2) ETSI EN 300132-2 v2.6.1: 2019 ظروف التشغيل العادية وفقًا لـ IEC 62040-5-3: بند 4.2.يجب الإبلاغ عن ظروف التشغيل الأخرى وفقًا لـ IEC 62040-5-3: بند 4.3 لعام 2016 |
|||||
|
|
||||||
