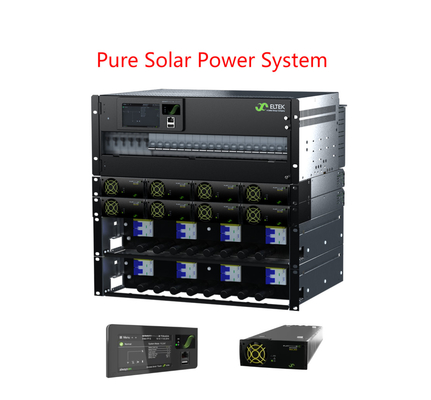

يستند مركز الطاقة الشمسية المستقلة لشركة إلتك إلى عائلة منتجات Flatpack2 ، ويتم دمجها بالكامل في حلول كاملة ومرنة مع وحدة تحكم Smartpack2 واحدة
يحتوي نواة الطاقة على توزيع بطارية متكاملة وتوزيع حمولة متواصلة وشاحنات شمسية مع لوحة اتصال PV. ويمكن تحديث نواة الطاقة بسهولة لتلبية الطلبات المتغيرة.
يتم توفير الطاقة من الألواح الكهروضوئية ومع مزيج من البطاريات الدراجة توفير كل الطاقة المطلوبة طوال اليوم.
1النظام الكامل
2جهاز التحكم باللمس
3التحكم المتقدم والمراقبة من خلال منفذ إثيرنت
4. الطاقة الشمسية HE FP2 مع MPPT
5أقصى قدرة كهربائية 24 كيلوواط
6لوحة الاتصال الكهروضوئي مع SPD DC (اختياري)
7وحدات قابلة للتوصيل الساخنة

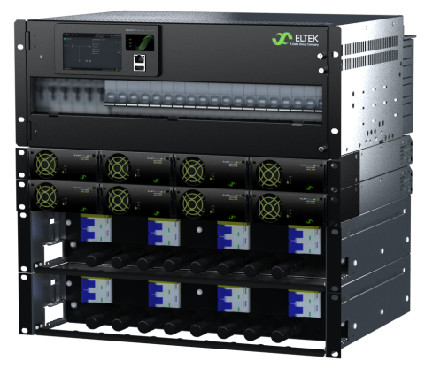

8هيكل توزيع 19 ′′/4U
9حتى 8 أضعاف مواقع مفصل البطارية
10. LVBD
11. حتى 18x مواقع كسر الحمل
12. LVLD1
13LVLD2 (اختياري)
14الموافقات العالمية
| النموذج | 300A التوزيع | 500A التوزيع | |||||
| رقم الجزء (أنظمة الطاقة المعدلة) | CTOA0407S.4xxx | CTOA0810S.4xxx | |||||
| وحدات الطاقة | |||||||
| شاحن Flatpack2 للطاقة الشمسية1) | Flatpack2 48/3200 HE الطاقة الشمسية | ||||||
| بيانات المدخلات (شاحن شمسي) | |||||||
| الجهد (المدى) | 85-420 VDC (منطقة التشغيل) 100-380 VDC (منطقة MPPT) | ||||||
| الجهد (البدء) | 150 VDC | ||||||
| الحد الأقصى للتيار | 20 سنة قبل الميلاد | ||||||
| لوحة الاتصال الكهروضوئي | |||||||
| مفاتيح الخدمة لمجموعات الطاقة الشمسية | 4 أجزاء من قطب 2 | 8 قطع من القطب الثاني | |||||
| نوع 2 SPD DC (اختياري) | ما يصل إلى 4 قطع | ما يصل إلى 8 قطع | |||||
| بيانات الناتج | |||||||
| الجهد | -48 VDC | -48 VDC | |||||
| التيار (الحد الأقصى) | 300 A | 500 A | |||||
| توزيع البطارية | |||||||
| عدد مواقع المكابح | 6x (قطب واحد) | 8x (قطب واحد) | |||||
| الـ LVBD | 300 A | 500 A | |||||
| نوع مفصل البطارية | نوع الشاشة (إطار D) | ||||||
| توزيع الحمل | |||||||
| عدد مواقع الحمل | ما يصل إلى 18 × 18 ملم | ما يصل إلى 16 × 18 ملم | |||||
| LVLD 1 |
300 A (بحد أقصى 12 × 18 ملم أو 4 × 27 ملم + 6 × 18 ملم) |
300 A (بحد أقصى 10 × 18 ملم أو 4 × 27 ملم + 4 × 18 ملم) |
|||||
| LVLD 2 (خيار) |
150 A (بحد أقصى 6 × 18 ملم أو 4 × 27 ملم) |
150 A (بحد أقصى 6 × 18 ملم أو 4 × 27 ملم) |
|||||
| نوع كاسح الحمل | مزود بالسكك الحديدية DIN ، عرض 18 مم و 27 مم | ||||||
| الرقابة والمراقبة | |||||||
| وحدة التحكم والرصد2) | Smartpack2 Touch + Smartpack2 Basic + I/O Monitor نوع2 | ||||||
| موقع التثبيت | لوحة باب مثبتة | ||||||
| العمليات المحلية | تشغيل القائمة الموجهة عبر لوحة اللمس وعرض رسمي بالألوان | ||||||
| التشغيل عن بعد | إيثيرنث للمراقبة والتحكم عن بعد / محلي عن طريق WEB المتصفح | ||||||
| مواصفات أخرى | |||||||
| درجة حرارة العمل | -40 إلى +70 °C [-40 إلى +158 °F]3) | ||||||
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية [-40 إلى +185 درجة فهرنهايت] | ||||||
| الأبعاد (W x D x H)5) |
482 × 384 × 311 (7U) مم [19 × 15.1 × 12.3 بوصة] |
482 × 384 × 445 (10U) مم [19 × 15.1 × 17.5 بوصة] |
|||||
| وزن (باستثناء الوحدات) | حوالي 12 كجم | حوالي 42 رطلاً | |||||
| معايير التصميم | |||||||
| السلامة الكهربائية | EN 60950-1:2006/A2:2013، EN 62368-1:2020/A11:2020 | ||||||
| الكهرومغناطيسي | المعيار ETSI EN 300 386 v1.3.2، EN 61000-6-1:2019، EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012، EN 61000-6-4:2019 | , | |||||
| البيئة |
المعيار ETSI EN 300 019-2-1 v2.3.1:2017، ETSI EN 300 019-2-2 v2.4.1:2017, المعيار ETSI EN 300 019-2-3 v2.4.1:2015، ETSI EN 300 132-2 v2.6.1:2019 ظروف التشغيل العادية وفقاً لمادة 62040-5-3:2016 من معيار IEC.2ظروف تشغيل أخرى وفقاً لـ IEC 62040-5-3:2016 الفقرة 4.3، يجب أن تنصح |
||||||
|
1) انظر Flatpack2 صفحة بيانات الشاحن الشمسي لمزيد من التفاصيل 2) انظر ورقة بيانات Smartpack2 Touch لمراقبة التفاصيل |
3) +45 إلى +70 درجة مئوية [+113 إلى +158 درجة فهرنهايت] مع أداء منخفض 4) الحد الأدنى الموصى به عمق الخزانة هو 400 مم |
||||||

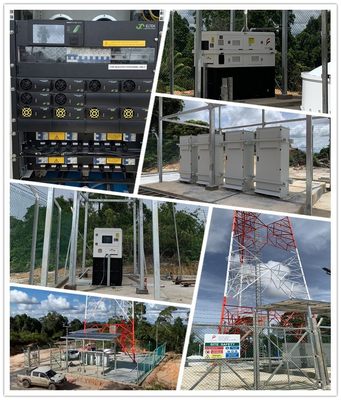

التطبيق:
· محطات راديوية أساسية/ مواقع الخلايا
· LTE / 4G / WiMAX
· أنظمة الهوائيات الموزعة
· الميكروويف
· النطاق العريض
