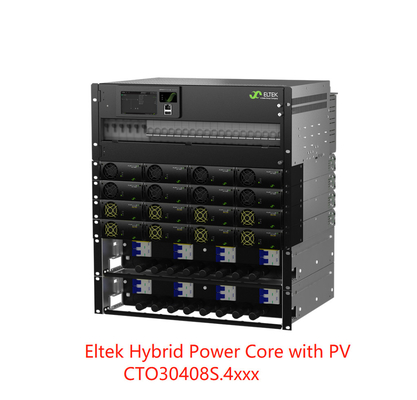

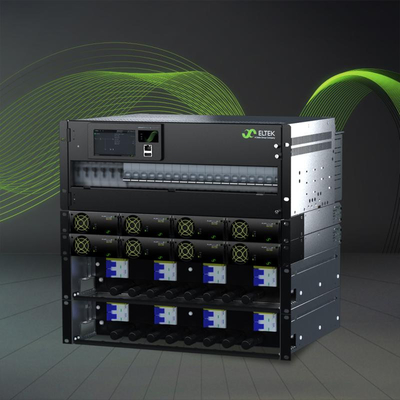

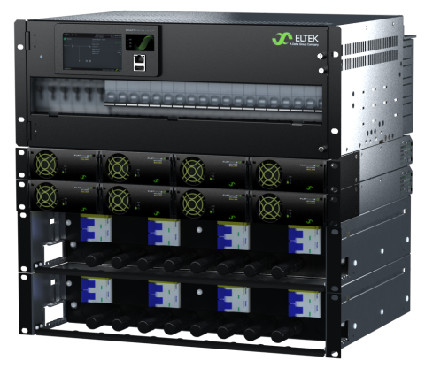

تعتمد وحدة الطاقة المستقلة بالطاقة الشمسية من Eltek على عائلة منتجات Flatpack2، وهي مدمجة بالكامل في حلول كاملة ومرنة مع وحدة تحكم Smartpack2 واحدة.
تحتوي وحدة الطاقة على توزيع بطارية مدمج، وتوزيع حمل التيار المستمر، وشواحن شمسية مع لوحة توصيل PV. وحدة الطاقة مرنة ويمكن ترقيتها بسهولة لتلبية المتطلبات المتغيرة.

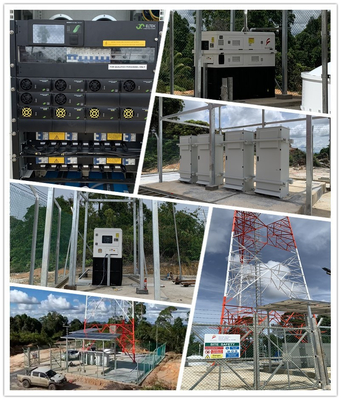

يتم تشغيل الموقع المستقل بالطاقة الشمسية من ألواح PV ومع مجموعة من بطاريات الدوران التي توفر كل الطاقة المطلوبة خلال اليوم بأكمله.
1. نظام كامل
2. وحدة تحكم Smartpack2 Touch
3. تحكم ومراقبة متقدمة من خلال منفذ إيثرنت
4. HE FP2 solar مع MPPT
5. أقصى سعة PV 24 كيلو واط
6. لوحة توصيل PV مع DC SPD (اختياري)
7. وحدات قابلة للتبديل السريع
8. هيكل توزيع 19 بوصة / 4U
9. ما يصل إلى 8 مواضع قاطع بطارية
10. LVBD
11. ما يصل إلى 18 موضع قاطع حمل
12. LVLD1
13. LVLD2 (اختياري)
14. الموافقات العالمية
| الطراز | توزيع 300 أمبير | توزيع 500 أمبير | |||||
| رقم القطعة (أنظمة الطاقة المهيأة) | CTOA0407S.4xxx | CTOA0810S.4xxx | |||||
| وحدات الطاقة | |||||||
| شاحن Flatpack2 Solar1) | Flatpack2 48/3200 HE Solar | ||||||
| بيانات الإدخال (الشاحن الشمسي) | |||||||
| الجهد (النطاق) | 85-420 VDC (نطاق التشغيل) 100-380 VDC (نطاق MPPT) | ||||||
| الجهد (بدء التشغيل) | 150 VDC | ||||||
| الحد الأقصى للتيار | 20 ADC | ||||||
| لوحة توصيل PV | |||||||
| مفاتيح الخدمة لمصفوفات PV | 4 قطع ثنائية القطب | 8 قطع ثنائية القطب | |||||
| DC SPD النوع 2 (اختياري) | ما يصل إلى 4 قطع | ما يصل إلى 8 قطع | |||||
| بيانات الإخراج | |||||||
| الجهد | -48 VDC | -48 VDC | |||||
| التيار (الحد الأقصى) | 300 أمبير | 500 أمبير | |||||
| توزيع البطارية | |||||||
| عدد مواضع القاطع | 6x (قطب واحد) | 8x (قطب واحد) | |||||
| LVBD | 300 أمبير | 500 أمبير | |||||
| نوع قاطع البطارية | نوع التوصيل (إطار D) | ||||||
| توزيع الحمل | |||||||
| عدد مواضع الحمل | ما يصل إلى 18x 18 مم | ما يصل إلى 16x 18 مم | |||||
| LVLD 1 |
300 أمبير (بحد أقصى 12x 18 مم أو 4x 27 مم + 6x 18 مم) |
300 أمبير (بحد أقصى 10x 18 مم أو 4x 27 مم + 4x 18 مم) |
|||||
| LVLD 2 (اختياري) |
150 أمبير (بحد أقصى 6x 18 مم أو 4x 27 مم) |
150 أمبير (بحد أقصى 6x 18 مم أو 4x 27 مم) |
|||||
| نوع قاطع الحمل | مركب على سكة DIN، بعرض 18 مم و 27 مم | ||||||
| التحكم والمراقبة | |||||||
| وحدة التحكم والمراقبة2) | Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Type2 | ||||||
| موقع التركيب | مركب على لوحة الباب | ||||||
| التشغيل المحلي | تشغيل موجه بالقائمة عبر لوحة اللمس وشاشة عرض رسومية ملونة | ||||||
| التشغيل عن بعد | إيثرنت للمراقبة والتحكم عن بعد / محلي عبر متصفح الويب | ||||||
| مواصفات أخرى | |||||||
| درجة حرارة التشغيل | -40 إلى +70 درجة مئوية [-40 إلى +158 درجة فهرنهايت]3) | ||||||
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية [-40 إلى +185 درجة فهرنهايت] | ||||||
| الأبعاد (العرض × العمق × الارتفاع)5) |
482 × 384 × 311 (7U) مم [19 × 15.1 × 12.3 بوصة] |
482 × 384 × 445 (10U) مم [19 × 15.1 × 17.5 بوصة] |
|||||
| الوزن (باستثناء الوحدات) | حوالي 12 كجم [26 رطلاً] | حوالي 19 كجم [42 رطلاً] | |||||
| معايير التصميم | |||||||
| السلامة الكهربائية | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 | ||||||
| EMC | ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 | , | |||||
| البيئة |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017, ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019 ظروف التشغيل العادية حسب IEC 62040-5-3:2016 البند 4.2. يجب إبلاغ ظروف التشغيل الأخرى حسب IEC 62040-5-3:2016 البند 4.3 |
||||||
|
1) راجع ورقة بيانات شاحن Flatpack2 Solar للحصول على التفاصيل 2) راجع ورقة بيانات وحدة التحكم Smartpack2 Touch للحصول على التفاصيل |
3) +45 إلى +70 درجة مئوية [+113 إلى +158 درجة فهرنهايت] مع أداء مخفض 4) يوصى بأن يكون الحد الأدنى لعمق الخزانة 400 مم [15.7 بوصة] |
||||||
