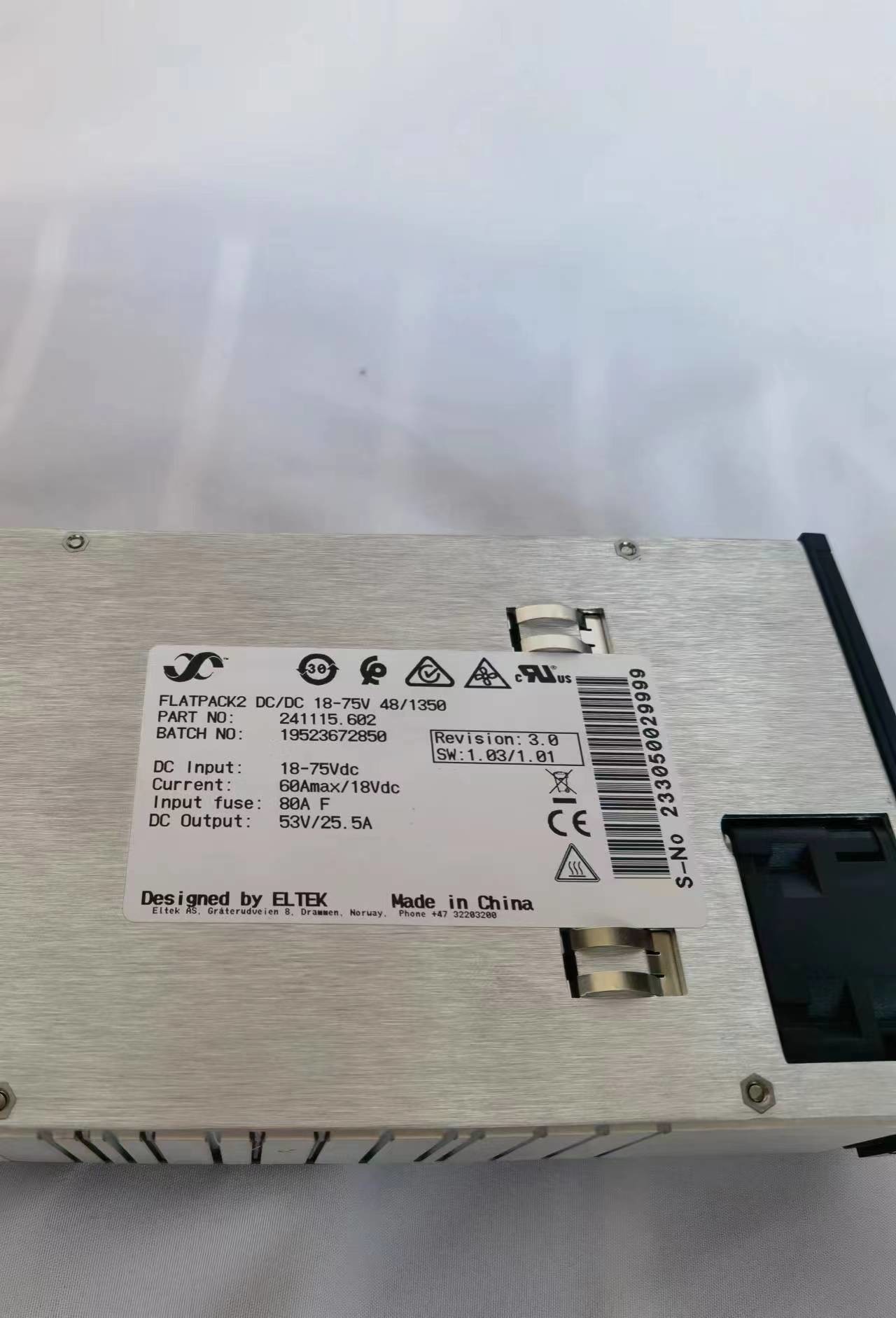

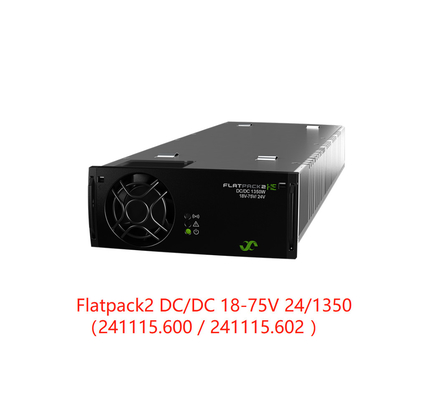

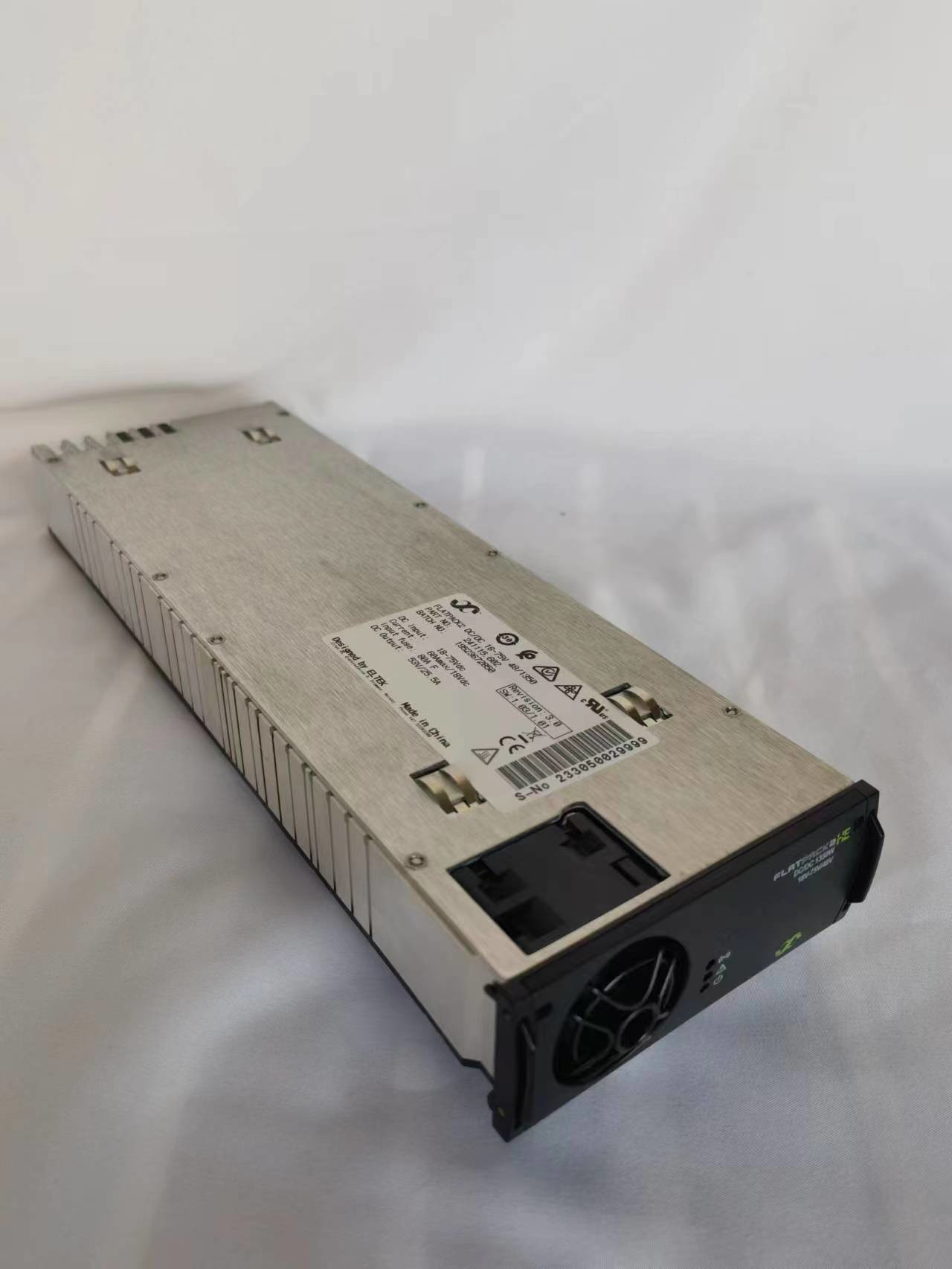

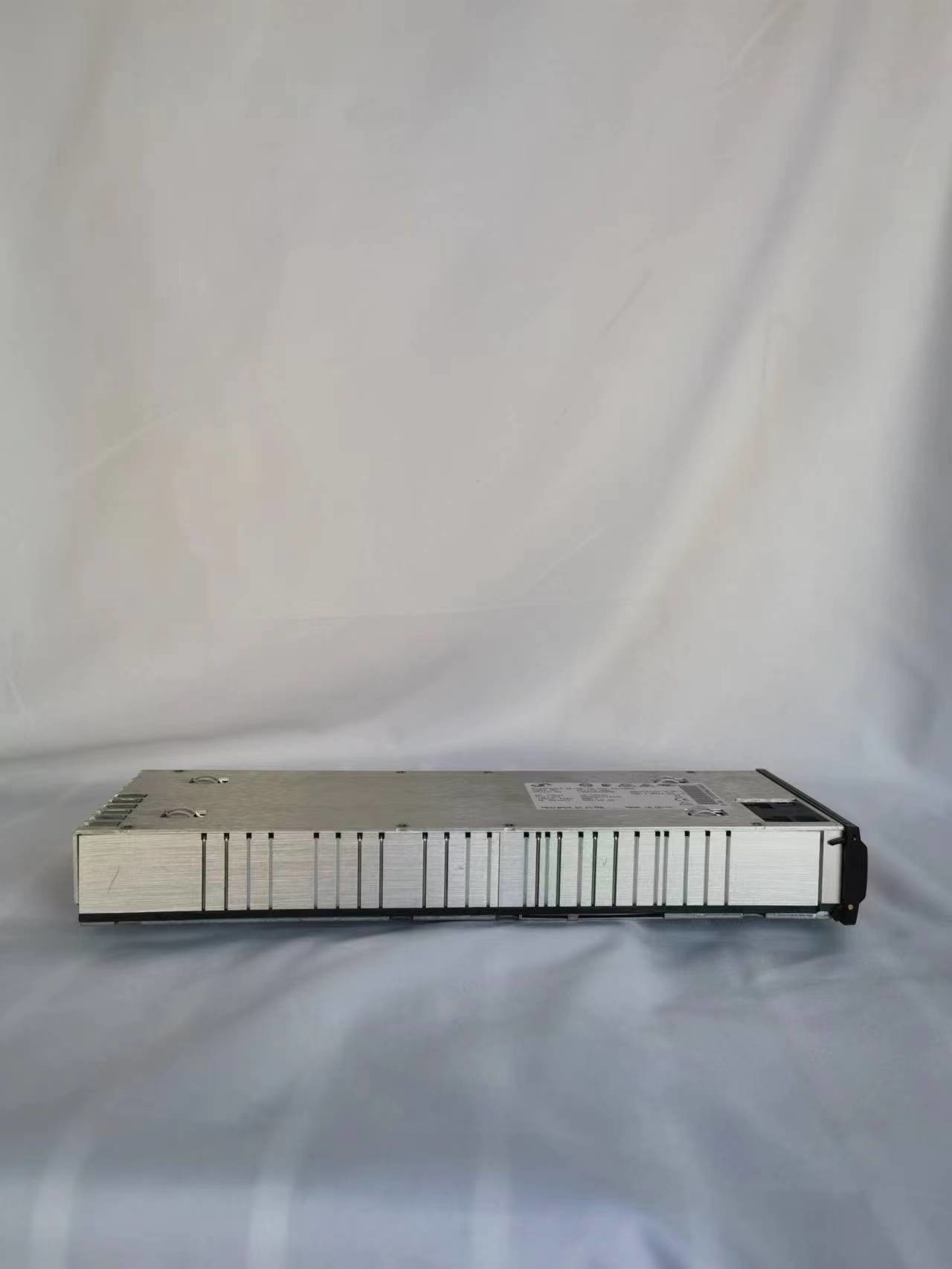

إلتيك فلتباك2 DC/DC 18-75V 24V 48V 1350W (رقم الجزء:241115.600 241115.602)
يضيف محولات Flatpack2 DC/DC مرونة جديدة لأنظمة الطاقة Flatpack2. يمكن توفير مخرجات ثانوية 24 Vdc أو 48 Vdc من بطارية الجهد الرئيسي.التطبيقات التي تتطلب العزل الجالفاني بين الأحمال يمكن الآن أيضا أن تتم معالجتها.
يمكن توصيل حافلة CAN المعزولة الجلفانية بنظام تحكم نظام الكهرباء الإلكتروني الذي يسمح بمراقبة وتحكم محولات DC / DC دون إضافة جهاز تحكم منفصل.
المعلمات:
| نموذج 1350W 18-75/ 24V 1350W 18-75/ 48V |
| رقم الجزء 241115.600 241115.602 |
| بيانات الإدخال |
| نطاق الجهد 20 - 75 فولت DC (إغلاق < 16.5 فولت DC) |
| التيار (الحد الأقصى) 70 A DC (85 ADC أثناء الدفع) |
| الحماية الواقية وحماية القطبية المعاكسة |
| بيانات الناتج |
| الجهد (الوضع الافتراضي) 26 فولت DC 53 فولت DC |
| الجهد (المجموعة القابلة للتعديل) 24 - 28 فولت DC 48 - 58.5 فولت DC |
| الطاقة (الحد الأقصى) @ VIN > 26 VDC / VIN = 18 VDC 1350 W / 910 W تعزيز الطاقة 15s / 10min استعادة (V IN > 25VDC) 2000W |
|
التيار (الحد الأقصى) 56 A 28 A |
| تنظيم الجهد الثابت (حمل 0 - 100٪) ± 1٪ ± 0.5٪ |
| تنظيم التوتر الديناميكي ±5.0٪ لتغير في الحمل بنسبة 10-90٪ أو 90-10٪ ، وقت التنظيم < 30ms |
| ريبل، عرض النطاق الترددي 20 ميغا هرتز < 200 ميفوليت |
| الحماية مضاد لقطع قصير ، أو الديود ، حماية درجة حرارة عالية ، الحد من التيار الداخلي الساخن ، إغلاق فوق الجهد |
| مواصفات أخرى |
| الكفاءة تصل إلى 91.7٪ تصل إلى 93.8٪ |
|
عزل 1.2 kVDC - مدخل للهيكل 1.9 kVDC - CAN للهيكل 1.9 kVDC - مدخل إلى مخرج 1.9 kVDC - CAN إلى مدخل 1.0 kVDC - الخروج إلى الهيكل 1.9 kVDC - CAN إلى الخروج |
| إنذارات: مصباح LED أحمر 'على إغلاق الجهد الدخالي المنخفض والعالي ، إغلاق درجة الحرارة العالية والمنخفضة ، فشل المحول ، إغلاق الجهد الزائد عند الخروج ، فشل المروحة ، إنذار الجهد الخارجي المنخفض |
|
تحذيرات: ضوء LED الأصفر "مشغّل" محول في وضع تخفيض الكهرباء، حدّ التيار الخارجي عن بعد نشط، الجهد الدخالي خارج النطاق، المضيئة عند الإفراط في الجهد، فقدان اتصال CAN مع جهاز التحكم |
| عادي (تشغيل الوحدة): مصباح LED أخضر "مشغل" |
| MTBF (Telcordia SR-332 الإصدار الأول طريقة III (أ)) >315 000 (@ Tambient: 25 °C) >315 000 (@ Tambient: 25 °C) |
| درجة حرارة التشغيل من -40 إلى +75 درجة مئوية (من -40 إلى +185 درجة فهرنهايت) ، الرطوبة 5 - 95% RH غير مكثفة |
| درجة الحرارة المحددة فوق 55 °C (131 °F) 1350W إلى 1250W @ 65 °C (149 °F) و 800W @ 75 °C (167 °F) |
| درجة حرارة التخزين من -40 إلى +85 درجة مئوية (من -40 إلى +185 درجة فهرنهايت) ، الرطوبة 0 - 99% RH غير مكثفة |
| الأبعاد [WxHxD] / الوزن 109 x 41.5 x 327mm (4.25 x 1.69 x 13 ′′) / < 1.95 كجم (4.3 رطلاً) |
| معايير التصميم |
| السلامة الكهربائية UL 60950-1، EN 60950-1 |
|
EN 61000 -6-1 / -2 / -3 / -4 ETSI EN 300 386 فولت.1.4.1 |
| البيئة ETSI EN 300 019: 2-1 (الفئة 1.2) ، 2-2 (الفئة 2.3) و 2-3 (الفئة 3.2) متوافقة مع RoHS (2011/ 65/ EU) و WEEE (2002/96/ EC) |
