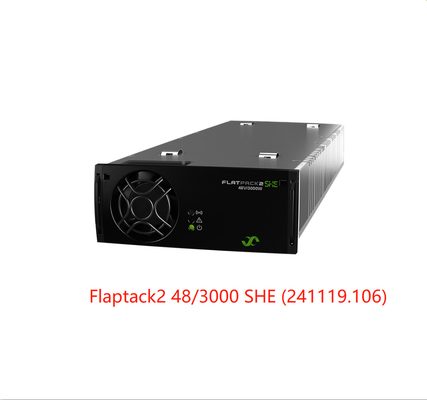

محركات التوجيه المباشرة Eltek Flatpack2 48/3000 SHE 48Vdc 3000W وحدة (رقم الجزء:241119.106)
تساهم Flatpack2 48/3000 Super HE في تحديد المعيار الصناعي الجديد للكفاءة في سوق الطاقة المتواصلة.8٪ سوبر هيه هو محرر المكافئ مناسبة بشكل خاص للأسواق والتطبيقات حيث الطاقة مكلفةفي التطبيقات المتصلة بالشبكة، يقل وقت الاسترداد إلى عامين مقارنة بمعادلات HE القياسية، وفي التطبيقات الهجينة أسرع.
Flatpack2 3000/48 Super HE متوافق تمامًا مع أنظمة Flatpack2 و Flatpack2 HE و يمكن أن تحل محل أي وحدة Flatpack2 بقدرة 3 كيلوواط.
المعلمات:
| النموذج | 48/2000 SHE | 48/3000 هي |
| رقم الجزء | 241115.106 | 241119.106 |
| بيانات الإدخال | ||
| الجهد (المجموعة الاسمية) | 185 - 264 فولتالتكييف | 206 - 264 فولتالتكييف |
| الجهد (منطقة التشغيل) | 85 - 264 فولتالتكييف | |
| التكرار | 45 - 66 هرتز | |
| الحد الأقصى للتيار | 11.6 أRMS | 16 أRMS |
| الحماية | مصدر في التشغيل، الباريستور للحماية العابرة، إيقاف عند Vفيخارج النطاق | |
| بيانات الناتج | ||
| الجهد (المعيار الافتراضي) | 53.5 فولتالعاصمة | |
| الجهد (منطقة قابلة للتعديل) | 43.21)- 57.6 فولتالعاصمة | |
| القوة القصوى، المدخل الاسمي | 2000 واط | 3000 واط |
| أقصى قدر من الطاقة @Vفي= 85 فولتالتكييف | 850 واط | 1000 واط |
| الحد الأقصى للتيار @ Vخارج= 48 فولتالعاصمة | 41.7 أ | 62.5 أ |
| المشاركة الحالية | ± 5.0% من الحد الأقصى للتيار | |
| تنظيم الجهد الثابت (حمل 10-100٪) | ± 0.5% | |
| تنظيم الجهد الديناميكي | ±5.0 ٪ لـ 10-90 ٪ أو 90 ٪ إلى 10 ٪ من التغيرات في الحمل ، وقت التنظيم < 50 ms | |
| وقت الإنتظار، @ 100% شحنة | > 10ms؛ الجهد الخارجي > 42 فولتالعاصمة | |
| (ريبل) | < 150 mVPPعرض النطاق الترددي 30 ميغاهرتز | |
|
الحماية |
إيقاف التيار الزائد ، دليل الدائرة القصيرة ، درجة حرارة عالية ، الحد من التيار الداخلي الساخن ، فيوز | |
| مواصفات أخرى | ||
| ذروة الكفاءة | 97.8 ٪ | |
|
العزلة |
3.0 كيلو فولتالتكييفإدخال إلى إخراج 1.5 كيلو فولتالتكييفإدخال الأرض الحماية 0.5 كيلو فولتالعاصمةإصدار إلى الأرض الحماية |
|
|
أجهزة الإنذار |
إيقاف التشغيل منخفض، إيقاف التشغيل عالية ومنخفضة درجة الحرارة، فشل المصلح، إيقاف التشغيل من فوق الجهد عند الخروج، فشل المروحة، إنذار منخفض الجهد، فشل حافلة CAN | |
|
تحذيرات (ضوء LED الأصفر) |
المصلح في وضع انخفاض الطاقة، حد التيار عن بعد نشط، الجهد المدخل خارج النطاق، ومضض عند زيادة الجهد | |
| عادي (ضوء LED الأخضر) | الدخول والخروج بخير | |
| MTBF (طريقة Telcordia SR-332 Iss.3 II الحالة L1) | 1 900000 ساعة | |
| الارتفاع | ما يصل إلى 4000 متر | |
| درجة حرارة التشغيل (5 - 95% RH غير مكيف) | -40 - 75 درجة مئوية | |
| أقصى معدل تخفيض الطاقة الخارجة فوق temp / to | 45°C [+113°F] / 1350 W | 45°C [+113°F] / 1800 W 2) |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0 - 99% RH غير مكثفة | |
| الأبعاد [WxHxD] / الوزن | 109 × 41.0 × 327 ملم [4.25 × 1.61 × 13 ′′] / 2.050 كجم [4.5 رطلا] | |
| معايير التصميم | ||
| السلامة الكهربائية | EN 62368-1:2020+A11:2020، IEC 62368-1:2018، UL 62368-1:2019 | |
|
الكهرومغناطيسي |
EN 61000-6-1:2019-6-2:2019، -6-3:2007+A1:2011+A2:2012+AC:2012، -6-4:2019 ETSI EN 300 386 فولت.2.2.0:2020، FCC CFR 47 الجزء 15:2020 |
|
|
البيئة |
معيار ETSI EN 300 019: 2-1 (الطبقة 1.2) ، 2-2 (الطبقة 2.3) و 2-3 (أجزاء من الطبقة 3.23)) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) ظروف التشغيل العادية وفقاً لمادة 62040-5-3:2016 من معيار IEC.2ظروف تشغيل أخرى وفقاً لـ IEC 62040-5-3:2016 الفقرة 4.3، يجب أن تنصح |
|
|
1) عملية الاستعداد / الاختبار (Vخارج< 48 فولتالعاصمة) محدودة لـ Vفي> 230 فولتالتكييف 2) عندما يكون فولتاج الشبكة المدخلة أقل من 210 فولتRMSتبدأ درجة الحرارة عند 40 درجة مئوية وستكون 1500 واط متاحة عند 75 درجة مئوية 3) تم اختبارها وفقا لدرجة الحرارة وRH والاهتزاز |
||
