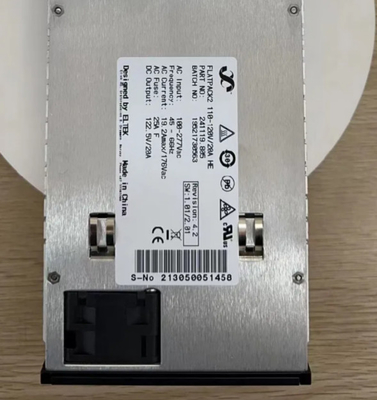

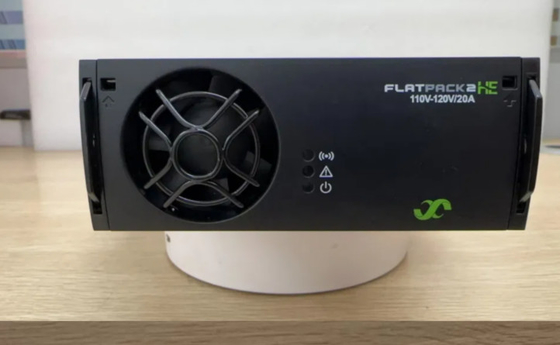

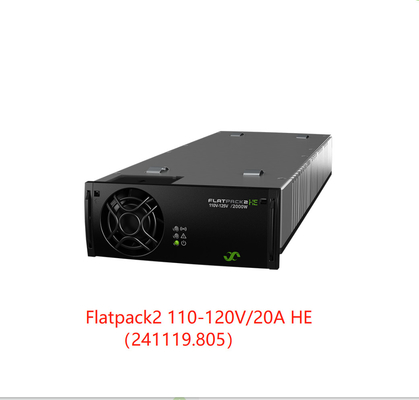

وحدة مقوم التيار الكهربائي Eltek Flatpack2 110-120V/20A HE عالية الكفاءة (رقم القطعة 241119.805)
FLATPACK2 110/2000 HE
منذ إطلاق عائلة Flatpack2، توسعت إلى مجموعة واسعة من تصنيفات الطاقة والجهد.
مقوم تيار كهربائي موثوق به وعالي الكفاءة للتطبيقات الصناعية
المعلمات:
| الموديل | 110 / 2000 HE WOR | 110-120 / 20A HE |
| رقم القطعة | 241115.805 | 241119.805 |
| بيانات الدخل | ||
| نطاق الجهد (الاسمي) | 185 - 275 فولت تيار متردد/تيار مستمر | 176 - 277 فولت تيار متردد 1) |
| نطاق الجهد | 85 - 300 فولت تيار متردد/تيار مستمر |
85 - 305 فولت تيار متردد 1) ج |
| التردد | 0 - 66 هرتز | 45 - 66 هرتز |
| الحد الأقصى للتيار | 11.9 أمبير RMS | 18.64 أمبير RMS |
| معامل القدرة | 0.99 (@ 50-100 % حمل) | 0.99 (@ 50-100 % حمل) |
| THD (@ 230 فولت تيار متردد) | < 5 % (@ حمل كامل) | < 4 % (@ حمل كامل) |
| الحماية | مقاوم متغير للحماية من العبور، صمام في كلا الخطين، إيقاف التشغيل فوق 300/305 فولت | |
| بيانات الخرج | ||
| الجهد الافتراضي | 122.5 فولت تيار مستمر | |
| نطاق الجهد | 89.22) - 171.6 فولت تيار مستمر |
90.02) - 151.25 فولت تيار مستمر 1) ج |
| # خلية Pb مدعومة (1.8 - 2.4 فولت تيار مستمر/خلية) | 54 - 71 | 54 -60 |
| # خلية NiCad مدعومة (1.05 - 1.65 فولت تيار مستمر/خلية) | 85 - 104 | 86 - 91 |
| الحد الأقصى للطاقة، الدخل الاسمي | 2000 واط | 3025 واط 1) |
| الحد الأقصى للطاقة، دخل 85 فولت | 850 واط | 1280 واط |
| الحد الأقصى للتيار | 16.7 أمبير | 20 أمبير |
| وقت التوقف، الجهد الافتراضي وحمل 1500 واط | 20 مللي ثانية، VOUT > 99.7 فولت تيار مستمر | 10 مللي ثانية، VOUT > 99.7 فولت تيار مستمر |
| مشاركة التيار | ±5% من الحد الأقصى للتيار من 10 إلى 100% حمل | |
| تنظيم الجهد الثابت | ±0.5% من 10% إلى 100% حمل ودخل اسمي | |
| تنظيم الجهد الديناميكي | ±5.0% لتغير الحمل من 10-80% أو 80-10%، وقت التنظيم< 50 مللي ثانية | |
| التموج والضوضاء، عرض النطاق الترددي 30 ميجاهرتز | < 500 مللي فولت PP | |
| الحماية | إيقاف التشغيل بسبب الجهد الزائد، مقاومة الدائرة القصيرة، درجة الحرارة المرتفعة، الحد من تيار الاندفاع عند التوصيل الساخن، صمام ORing | |
| مواصفات أخرى | ||
| الكفاءة | > 94% | > 94% |
| العزل | 3.0 كيلو فولت تيار متردد – دخل وخرج، 1.5 كيلو فولت تيار متردد – أرضي الدخل، 1.5 كيلو فولت تيار مستمر – أرضي الخرج 3 كيلو فولت تيار متردد CAN – دخل، 3 كيلو فولت تيار متردد CAN – خرج | |
| الإنذارات (مصباح LED أحمر) | إيقاف التشغيل بسبب انخفاض التيار الكهربائي، إيقاف التشغيل بسبب ارتفاع وانخفاض درجة الحرارة، عطل المقوم، إيقاف التشغيل بسبب الجهد الزائد على الخرج، عطل المروحة، إنذار الجهد المنخفض، عطل ناقل CAN | |
| التحذيرات (مصباح LED أصفر) | المقوم في وضع تخفيض الطاقة، تنشيط الحد الحالي للبطارية عن بعد، جهد الدخل خارج النطاق، الوميض عند الجهد الزائد | |
| عادي (مصباح LED أخضر) | الدخل والخرج على ما يرام | |
| MTBF (Telcordia SR-332 الإصدار الأول الطريقة الثالثة (أ)) | >391000 ساعة (@T AMBIENT= 25 درجة مئوية) | >400000 ساعة (@T AMBIENT= 25 درجة مئوية) |
| درجة حرارة التشغيل (5 - 95% رطوبة نسبية غير متكثفة) يتم تخفيض طاقة الخرج فوق درجة الحرارة / إلى |
-40 إلى +75 درجة مئوية [ -40 إلى +167 درجة فهرنهايت] +55 درجة مئوية / 1350 واط @ +75 درجة مئوية |
-40 إلى +75 درجة مئوية [ -40 إلى +167 درجة فهرنهايت] +50 درجة مئوية / 1150 واط @ +75 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)، الرطوبة 0 - 99% رطوبة نسبية غير متكثفة | |
| الأبعاد [العرض × الارتفاع × العمق] / الوزن | 109 × 41.5 × 327 مم (العرض × الارتفاع × العمق) [4.25 × 1.69 × 13 بوصة] / 1.950 كجم [4.3 أرطال] | |
| معايير التصميم | ||
| السلامة الكهربائية | UL 60950 -1، EN 60950 -1، CSA 22.2 | |
| EMC |
ETSI EN 300 386 V.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 |
|
| توافقيات التيار الكهربائي | EN 61000 -3-2 | |
| البيئة |
ETSI EN 300 019: 2-1 (الفئة 1.2)، 2-2 (الفئة 2.3) و 2-3 (الفئة 3.2) ETSI EN 300 132-2 2011/ 65/ EU (RoHS) و 2008/ 98/EC (WEEE) |
|
|
الامتثال البحري (فئة EMC B مع مرشح التيار المتردد) |
قواعد DnV لتصنيف السفن، السرعة العالية والحرف الخفيفة ومعايير DnV البحرية |
- |
|
1) المواصفات صالحة لإصدار HW 2 والإصدارات الأحدث. للإصدارات الأقدم، راجع DS:24111x.805.DS3 ver1. 2) سيزداد جهد الخرج عند الأحمال الخفيفة (< 1.6 أمبير) |
||
