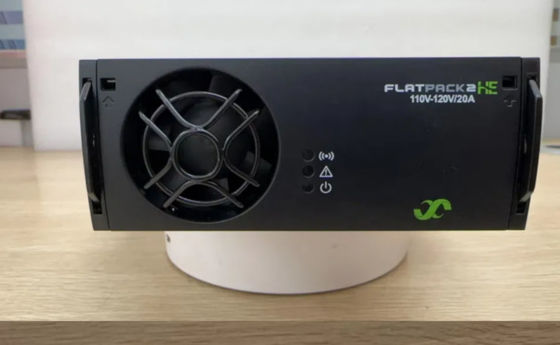

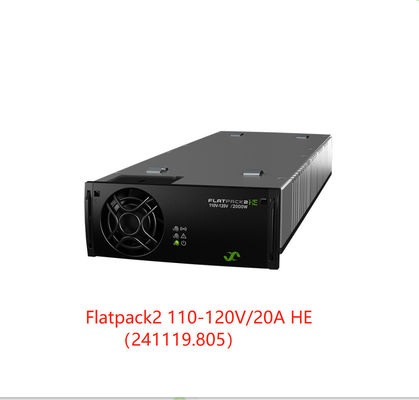

وحدات المصلحات Eltek Flatpack2 110-120V / 20A HE وحدات الكفاءة العالية ((رقم الجزء 241119.805
الـإلتيك فلتباك2 110-125 فولت / 2000 HE (241115.805)هو مُعدي عالي الكفاءة و ذو كثافة عالية مصمم للطاقة الحديثة
هذه الوحدة تترجم عقود من الخبرة من شركة إلتك إلى عامل شكل 1U مضغوط، مما يوفر2000 واطالناتج عند110Vdc أو 125Vdc.
مع كفاءة رائدة في الصناعة> 95% (كفاءة عالية)، فإنه يقلل بشكل كبير من تكاليف التشغيل (OPEX) والإجهاد الحراري،
مما يجعلها الخيار الرئيسي لشحن البطاريات وتزويد التيار المباشر في البنية التحتية الحيوية.
المعلمات:
| النموذج | 110 / 2000 | 110-120 / 20A HE |
| رقم الجزء | 241115.805 | 241119.805 |
| بيانات الإدخال | ||
| نطاق الجهد (اسمياً) | 185 - 275 فولت AC/DC | 176 - 277 فولت AC 1) |
| نطاق الجهد | 85 - 300 فولت AC/DC |
85 - 305 V A 1) ج |
| التكرار | 0 - 66 هرتز | 45 - 66 هرتز |
| الحد الأقصى للتيار | 11.9 RMS | 18.64 ARMS |
| عامل الطاقة | 0.99 (@ 50-100٪ الحمل) | 0.99 (@ 50-100٪ الحمل) |
| THD (@ 230 VAC) | < 5٪ (@ الحمل الكامل) | < 4٪ (@ الحمل الكامل) |
| الحماية | باريستور للحماية العابرة ، مصدر في كلا الخطين ، إغلاق فوق 300 / 305 فولت | |
| بيانات الناتج | ||
| الجهد الافتراضي | 122.5 VDC | |
| نطاق الجهد | 89.22)- 171.6 VDC |
90.02)- 151.25 VD 1) ج |
| # الخلية Pb مدعومة (1.8 - 2.4 فولت DC / خلية) | 54 - 71 | 54 -60 |
| # دعم خلايا NiCad (1.05 - 1.65 فولت DC / خلية) | 85 - 104 | 86 - 91 |
| القوة القصوى، المدخل الاسمي | 2000 واط | 3025 W1) |
| القوة القصوى، مدخل 85 فولت | 850 واط | 1280 واط |
| الحد الأقصى للتيار | 16.7 أ | 20 أ |
| وقت الوقوف، الجهد الافتراضي و 1500 واط | 20 ms، VOUT > 99.7 VDC | 10 ميس، VOUT > 99.7 VDC |
| المشاركة الحالية | ± 5٪ من الحد الأقصى للتيار من 10 إلى 100٪ من الحمل | |
| تنظيم الجهد الثابت | ±0.5٪ من 10٪ إلى 100٪ من الحمل والإدخال الاسمي | |
| تنظيم الجهد الديناميكي | ±5.0 ٪ لـ 10-80 ٪ أو 80 ٪ إلى 10 ٪ من التغيرات في الحمل ، وقت التنظيم < 50 ms | |
| التموج والضوضاء، عرض النطاق الترددي 30 ميگاهرتز | < 500 mV PP | |
| الحماية | إيقاف التيار الزائد ، محمود للاختراق القصير ، درجة حرارة عالية ، الحد من التيار الداخلي الساخن ، ثنائي ORing | |
| مواصفات أخرى | ||
| الكفاءة | > 94% | > 94% |
| العزلة | 3.0 كيلو فولت كوكب AC وخرج ، 1.5 كيلو فولت AC وخرج الأرض ، 1.5 كيلو فولت DC وخرج الأرض 3 كيلو فولت CAN وخرج 3 كيلو فولت CAN وخرج | |
| أجهزة الإنذار | إيقاف التشغيل منخفض، إيقاف التشغيل عالية ومنخفضة درجة الحرارة، فشل المصلح، إيقاف التشغيل من خلال الإفراط في الجهد عند الخروج، فشل المروحة، إنذار الجهد المنخفض، فشل حافلة CAN | |
| تحذيرات (ضوء LED الأصفر) | المصلح في وضع انخفاض الطاقة، الحد الأقصى لتيار البطارية عن بعد نشط، الجهد المدخل خارج النطاق، يلمع عند التوتر الزائد | |
| عادي (ضوء LED الأخضر) | الدخول والخروج بخير | |
| MTBF (Telcordia SR-332 الإصدار الأول طريقة III (أ)) | >391000 ساعة (@T AMBIENT= 25°C) | > 400000 ساعة (@T AMBIENT= 25°C) |
| درجة حرارة التشغيل (5 - 95٪ RH غير مكيفة) |
-40 إلى +75°C [ -40 إلى +167°F] +55°C / 1350W @ +75°C |
-40 إلى +75°C [ -40 إلى +167°F] +50°C / 1150 W @ +75°C |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0 - 99% RH غير مكثفة | |
| الأبعاد [WxHxD] / الوزن | 109 × 41.5 × 327 ملم (WxHxD) [4.25 × 1.69 × 13] / 1.950 كجم [4.3lbs] | |
| معايير التصميم | ||
| السلامة الكهربائية | UL 60950-1، EN 60950-1، CSA 22.2 | |
| الكهرومغناطيسي |
ETSI EN 300 386 فولت.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 |
|
| الارتباطات الرئيسية | EN 61000 -3-2 | |
| البيئة |
المعيار ETSI EN 300 019: 2-1 (الطبقة 1.2) ، 2-2 (الطبقة 2.3) و 2-3 (الطبقة 3.2) المعيار ETSI EN 300 132-2 2011/ 65/ EU (RoHS) و 2008/ 98/ EC (WEEE) |
|
|
الامتثال البحري (فئة إم سي بي مع فلتر التيار المتردد) |
قواعد DnV لتصنيف السفن والسفن عالية السرعة والقوارب الخفيفة ومعايير DnV البحرية |
- |
|
1) مواصفات صالحة لـ HW الإصدار 2 وأحدث.805.DS3 ver1. 2) فولتاج الخروج سوف تزيد عند الأحمال الخفيفة (< 1.6A) |
||
