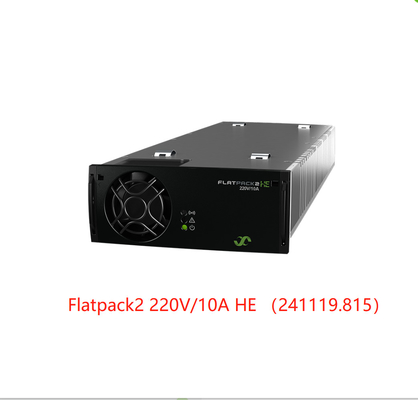

وحدة المصلح Eltek Flatpack2 220V/10A HE 220V 2800W (رقم الجزء: 241119.815)
منذ الإطلاق ، توسعت عائلة Flatpack2 إلى مجموعة واسعة من تصنيفات الطاقة والجهد.
يمكن تنفيذ أنظمة الطاقة حتى نطاق MW باستخدام نموذج 10A الذي يعالج احتياجات الطاقة لمراكز البيانات الصغيرة والأكبر.
توفر أنظمة الطاقة 220 Vdc بديلاً ممتازاً لـ AC UPS التقليدية مما يوفر تحسينات كبيرة في الكفاءة والموثوقية.
مع 220 Vdc، يمكن استخدام المكونات القياسية والكابلات والتوزيع ومعظم معدات تكنولوجيا المعلومات المصممة لـ 208/230 Vac يمكن توصيلها مباشرة إلى حافلة 220 Vdc.
l موثوقية مثبتة
l كثافة طاقة عالية
l كفاءة عالية
- مرونة التطبيق - 2 كيلوواط لتركيبات متعددة المكاتب
l تقبل مدخلات التيار المباشر (محول التيار المباشر/التيار المباشر)
الامتثال العالمي (CE، UL)
l الشهادات البحرية والبحرية
تقنية براءة اختراع
أجهزة التحكم الرقمية
المعلمات:
| النموذج | 220 / 2000 | 220 / 10A HE |
| رقم الجزء | 241115.815 | 241119.815 |
| بيانات الإدخال | ||
| نطاق الجهد | 85 - 300 فولت AC/DC | 85 - 305 فولت AC |
| نطاق الجهد (اسمياً) | 185 - 275 فولت AC/DC | 176 - 305 فولت AC |
| التكرار | 0 - 66 هرتز | 45 - 66 هرتز |
| الحد الأقصى للتيار | 11.9 RMS | 17 ARMS |
| عامل الطاقة | 0.99 (@ 50-100٪ الحمل) | 0.99 (@ 50-100٪ الحمل) |
| THD (@ 230 VAC) | < 5٪ (@ الحمل الكامل) | < 4% (@ الحمل الكامل) |
| الحماية | باريستور للحماية العابرة ، مصدر في كلا الخطين ، إغلاق فوق 300 / 305 فولت | |
| بيانات الناتج | ||
| الجهد الافتراضي | 245.3 VDC | |
| نطاق الجهد | 178.51) - 297 VDC |
1981)- 280 VD 2) ج |
| # الخلية Pb مدعومة (1.8 - 2.4 فولت DC / خلية) | 108 - 122 | 108-110 (120 3)) |
| # دعم خلايا NiCad (1.05 - 1.65 فولت DC / خلية) | 170 - 180 | - |
| القوة القصوى، المدخل الاسمي | 2000 واط | 2800 واط |
| القوة القصوى، مدخل 85 فولت | 850 واط | 1304 واط |
| الحد الأقصى للتيار، @ 220V DC | 9.16 أ | 10 A 4) |
| وقت الوقوف، الجهد الافتراضي و 1500 واط | 20 ms، VOUT > 178 VDC | 20 ms، VOUT > 210 VDC |
| التموج والضوضاء، عرض النطاق الترددي 30 ميگاهرتز | < 1000 mV PP | |
| المشاركة الحالية | ± 5٪ من الحد الأقصى للتيار من 10 إلى 100٪ من الحمل | |
| تنظيم الجهد الثابت | ±0.5٪ من 10٪ إلى 100٪ من الحمل والإدخال الاسمي | |
| تنظيم الجهد الديناميكي | ±5.0 ٪ لـ 10-90 ٪ أو 90 ٪ إلى 10 ٪ من التغيرات في الحمل ، وقت التنظيم < 50 ms | |
| الحماية | إيقاف التيار الزائد ، محمود للاختراق القصير ، درجة حرارة عالية ، الحد من التيار الداخلي الساخن ، ثنائي ORing | |
| مواصفات أخرى | ||
| الكفاءة | > 95% | > 95.5% |
| العزلة | 3.0 كيلو فولت AC إلى مخرج، 1.5 كيلو فولت AC إلى الأرض، 1.5 كيلو فولت DC إلى الأرض 3 كيلو فولت CAN إلى المخرج، 3 كيلو فولت AC إلى المخرج 500 فولت AC إلى الأرض | |
| أجهزة الإنذار | إيقاف التشغيل منخفض، إيقاف التشغيل عالية ومنخفضة درجة الحرارة، فشل المصلح، إيقاف التشغيل من فوق الجهد عند الخروج، فشل المروحة، إنذار منخفض الجهد، فشل حافلة CAN | |
| تحذيرات (ضوء LED الأصفر) | المصلح في وضع انخفاض الطاقة، الحد الأقصى لتيار البطارية عن بعد نشط، الجهد المدخل خارج النطاق، يلمع عند التوتر الزائد | |
| عادي (ضوء LED الأخضر) | الدخول والخروج بخير | |
| MTBF (Telcordia SR-332 الإصدار الأول طريقة III (أ)) | >391000 ساعة (@T AMBIENT= 25°C) | > 400000 ساعة (@T AMBIENT= 25°C) |
| درجة حرارة التشغيل (5 - 95٪ RH غير مكيفة) |
-40 إلى +75°C [ -40 إلى +167°F] +55°C / 1350W @ +75°C |
-40 إلى +75°C [ -40 إلى +167°F] +50°C / 1750 W @ +75°C |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0 - 99% RH غير مكثفة | |
| الأبعاد [WxHxD] / الوزن | 109 × 41.5 × 327 ملم (WxHxD) [4.25 × 1.69 × 13] / 1.950 كجم [4.3lbs] | |
| معايير التصميم | ||
| السلامة الكهربائية | UL 60950-1، EN 60950-1، CSA 22.2 | |
| الكهرومغناطيسي |
ETSI EN 300 386 فولت.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 |
|
| الارتباطات الرئيسية | EN 61000 -3-2 | |
| البيئة |
المعيار ETSI EN 300 019: 2-1 (الطبقة 1.2) ، 2-2 (الطبقة 2.3) و 2-3 (الطبقة 3.2) المعيار ETSI EN 300 132-2 2011/ 65/ EU (RoHS) و 2008/ 98/ EC (WEEE) |
|
|
الامتثال البحري (فئة إم سي بي مع فلتر التيار المتردد) |
قواعد DnV لتصنيف السفن والسفن عالية السرعة والقوارب الخفيفة و DnV Offshore المعايير |
- |
