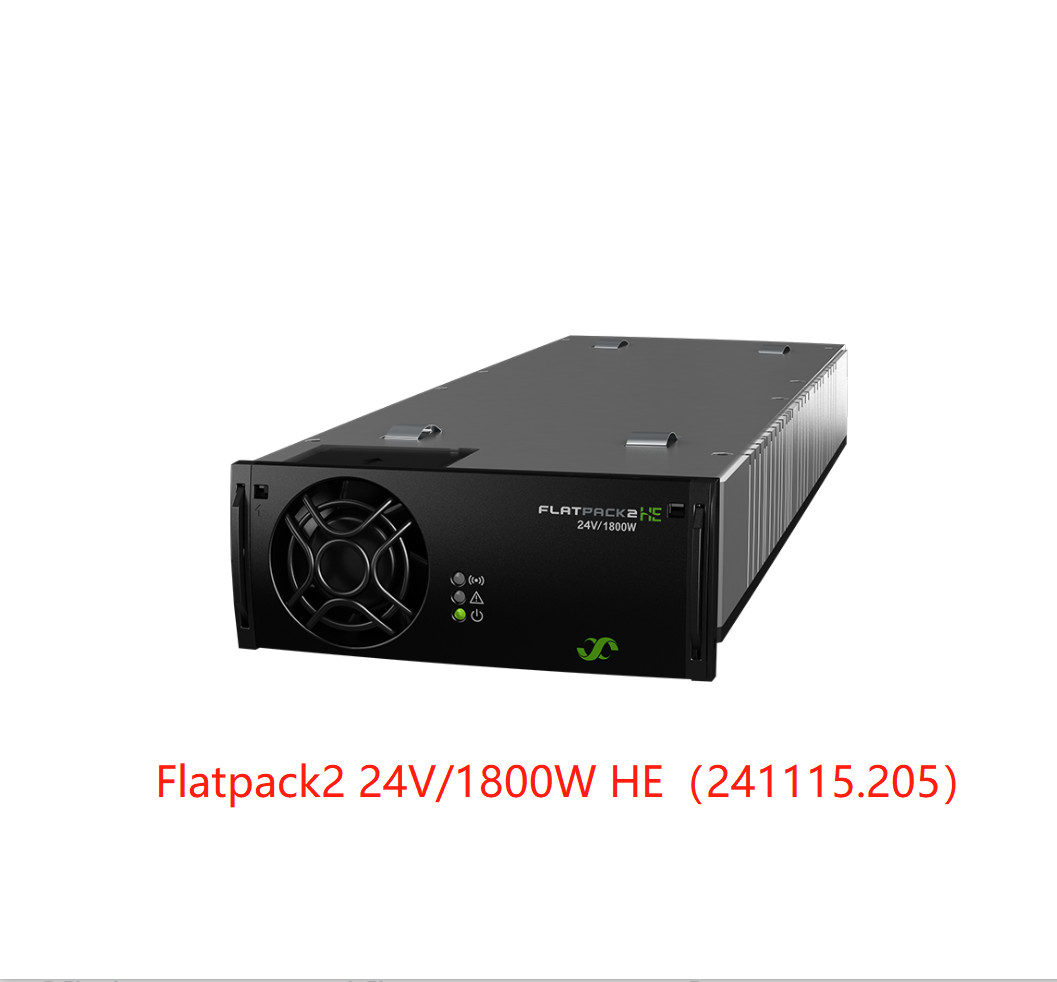

وحدة المصلح Eltek Flatpack2 24/1800 HE 24V 1800W كفاءة عالية (241115.205)
مزيج من التصميم المبتكر والكفاءة والموثوقية يجعل Flatpack2 HE يبرز.
بالمقارنة مع التقنيات القديمة ذات الكفاءة الأدنى، يتم استرداد الاستثمار في نظام Flatpack2 HE في غضون بضع سنوات من خلال خفض تكاليف التشغيل.
يحتوي مفهوم Flatpack2 المكون من وحدات على العديد من المزايا مقارنة بالحلول التقليدية في الصناعة. فهي ذات كفاءة عالية؛ استهلاك طاقة أقل وتبديد الحرارة.الحجم الكلي والبصمة من الخزانة هو 50٪ من حجم التحكم في التايريستور. البناء المكون من وحدات الـ Hot Plug-in يسمح بالتكرار، n+1، n+2 تكوينات.
من السهل القيام بإصلاح مع MTTR < 5 دقائق.MTBF عالية جدا > 350000 ساعة، ومتوسط دخول واسعمحولات و محولات متوازية الموجات و التي يتم التحكم بها بواسطة جهاز تحكم واحد.
المعلمات:
| النموذج | 24/1800 HE |
| رقم الجزء | 241115.205 |
| بيانات الإدخال | |
| الجهد (اسمياً) | 185 - 275 فولتالتكييف/ 185 - 300 فولتالعاصمة |
| الجهد (المدى) | 85 - 300 فولتالتكييف/ 85 - 300 فولتالعاصمة |
| التكرار | 45 - 66 هرتز، 15-18.5 هرتز1) / 0 هرتز |
| التيار (الحد الأقصى) @ المدخل الاسمي، الحمل الكامل | 11.25 أالعاصمة |
| عامل الطاقة | 0.99 (@ 50-100٪ الحمل) |
| THD (@ 230 فولتالتكييف) | < 4٪ (@ الحمل الكامل) |
| الحماية | مصدر في كلا الخطين، الباريستور للحماية العابرة، إيقاف عند Vفيخارج النطاق |
| بيانات الناتج | |
| الجهد (المعيار الافتراضي) | 26.75 فولتالعاصمة |
| الجهد (منطقة قابلة للتعديل) | 21.75 - 28.8 فولتالعاصمة |
| القوة القصوى، المدخل الاسمي | 1800 واط |
| أقصى قدر من الطاقة @Vفي= 85 فولتالعاصمة | 750 واط |
| الحد الأقصى للتيار @ Vخارج≤ 24 فولتالعاصمة | 75 أ |
| وقت الوقوف، الجهد الافتراضي و 1000 واط | 20 ثانية، Vخارج> 21 فولتالعاصمة |
| المشاركة الحالية | ± 5٪ من الحد الأقصى للتيار من 10 إلى 100٪ من الحمل |
| تنظيم الجهد الثابت (حمل 10-100٪) | ±0.5٪ من 10 - 100٪ الحمل والطاقة المقدمة غير محدودة بواسطة الألواح الكهروضوئية |
| تنظيم الجهد الديناميكي | ±5.0 ٪ لـ 10-90 ٪ أو 90 ٪ إلى 10 ٪ من التغيرات في الحمل ، وقت التنظيم < 50 ms |
| (ريبل) | < 250 ملفPPعرض النطاق الترددي 30 ميغاهرتز |
| الضوضاء السوفوميترية | < 2 mVRMS |
| الحماية | إيقاف التيار الكهربائي المفرط ، دليل الدائرة القصيرة ، درجة حرارة عالية ، الحد من التيار الداخلي الساخن |
| مواصفات أخرى | |
| ذروة الكفاءة | 95 ٪ |
| العزلة | 3 كيلو فولتالتكييفإدخال ومخرج، 1.5 كيلو فولتالتكييفالأرض المدخلة، 0.5 كيلو فولتالعاصمةأرض الخروج |
| أجهزة الإنذار | إيقاف التشغيل منخفض، إيقاف التشغيل عالية ومنخفضة درجة الحرارة، فشل المصلح، إيقاف التشغيل من خلال الإفراط في الجهد عند الخروج، فشل المروحة، إنذار الجهد المنخفض، فشل حافلة CAN |

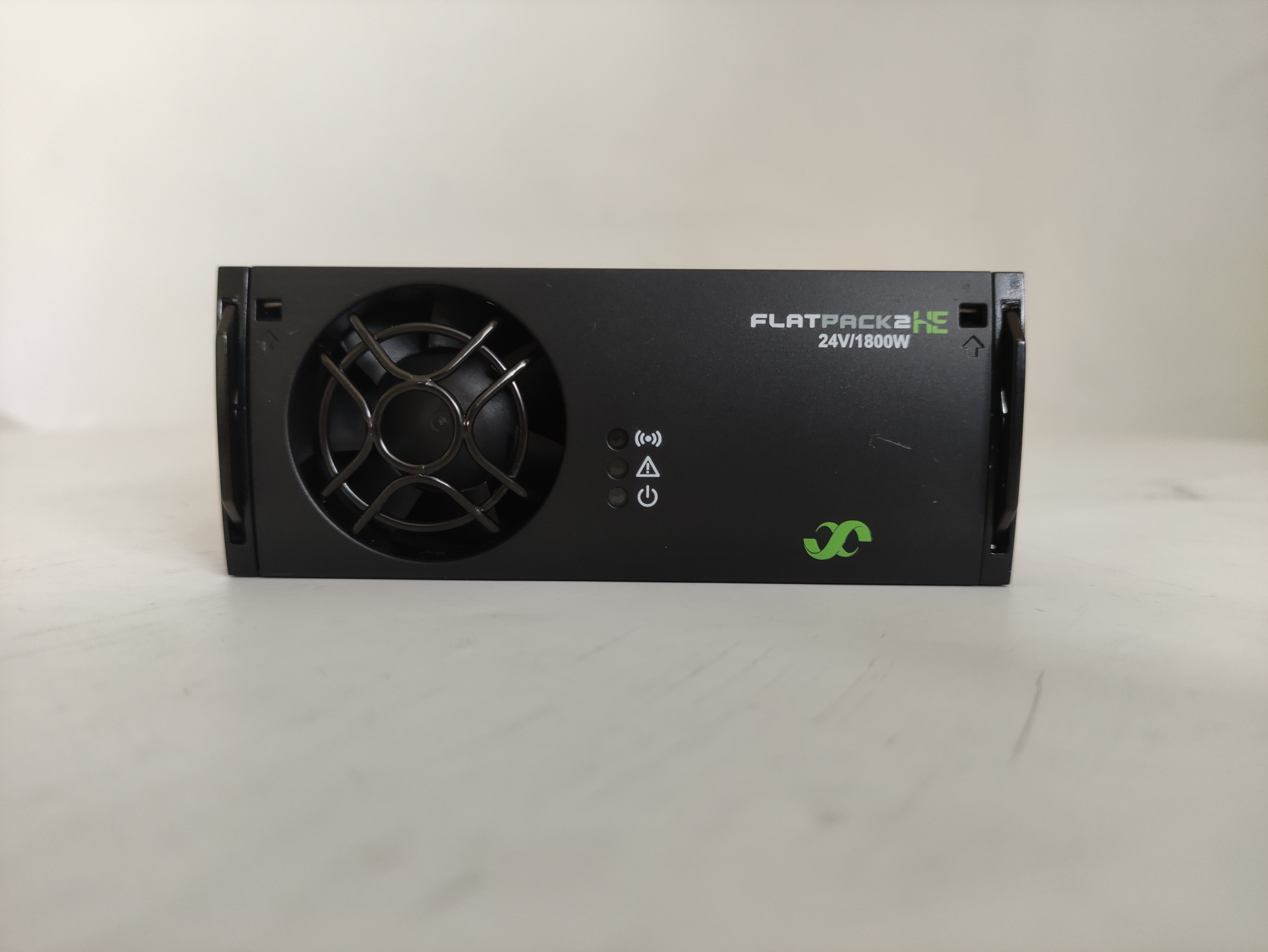

| تحذيرات (ضوء LED الأصفر) | المصلح في وضع انخفاض الطاقة، الحد الأقصى لتيار البطارية عن بعد نشط، الجهد المدخل خارج النطاق، يلمع عند التوتر الزائد |
| عادي (ضوء LED الأخضر) | الدخول والخروج بخير |
| MTBF (Telcordia SR-332 Iss.I طريقة III (أ)) | >300 000 (@ Tالبيئة: 25 درجة مئوية) |
| درجة حرارة التشغيل (5 - 95% RH غير مكيف) | - 40 - 75 درجة مئوية |
| أقصى معدل تخفيض الطاقة الخارجة فوق temp / to | 45°C [+113°F] / 1200W |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0 - 99% RH غير مكثفة |
| الأبعاد [WxHxD] / الوزن | 109 × 41.0 × 327 ملم [4.25 × 1.61 × 13 ′′] / 1.950 كجم [4.3 باوند] |
| معايير التصميم | |
| السلامة الكهربائية | المعيار EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013، IEC 60950-1:2013 UL 60950-1:2014 |
| الكهرومغناطيسي |
EN 61000-6-1:2007-6-2:2005، -6-3:2007 + A1:2010، -6-4:2007 + A1:2010 الـ IEC 61000-6-5:2015، EN 300 386:v2.1.1، FCC CFR 47 الجزء 15:2008 |
|
البيئة |
المعيار ETSI EN 300 019: 2-1 (الفئة 1.2) و 2-2 (الفئة 2.3) 2011/65/EU (RoHS) و 2012/19/EU (WEEE) ظروف التشغيل العادية وفقاً لمادة 62040-5-3:2016 من معيار IEC.2ظروف تشغيل أخرى وفقاً لـ IEC 62040-5-3:2016 الفقرة 4.3، يجب أن تنصح |
| 1) أقصى قدر من الطاقة إلى 1000W @ 230Vac و 16 2/3Hz مدخل | |
