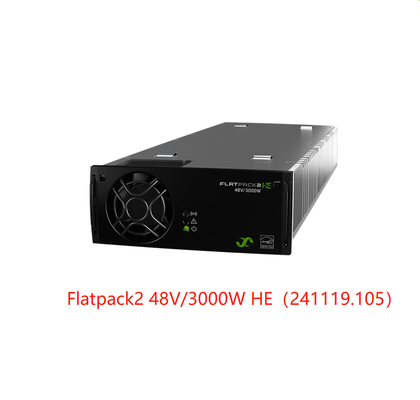

وحدة المعدل Eltek Flatpack2 48 / 3000HE 48V 3000W كفاءة عالية (رقم الجزء 241119.105)
إن الجمع بين التصميم المبتكر والكفاءة والموثوقية يجعل Flatpack2 HE متميزًا.تتطلب زيادة سرعة الشبكة حلول طاقة تيار مستمر مرنة وقابلة للتوسيع.
تعد مقومات Flatpack2 HE لبنات البناء الأساسية لتلبية الاحتياجات المستقبلية.
المعلمات :
| نموذج | 48V / 2000W HE | 48V / 3000W HE |
| رقم القطعة | 241115.105 | 241119.105 |
| ادخال البيانات | ||
| الجهد (الاسمي) | 185 - 275 فولتتيار متردد/ 185 - 275 فولتالعاصمة | 176-277 فولتتيار متردد |
| مجال الجهد الكهربائي) | 85 - 300 فولتتيار متردد/ 85 - 275 فولتالعاصمة | 85-305 فولتتيار متردد |
| تكرار | 45 - 66 هرتز ، 15-18.5 هرتز1)/ 0 هرتز | 45 - 66 هرتز |
| الحالي (الحد الأقصى) @ المدخلات الاسمية ، حمولة كاملة | 11.6 أRMS | 19.2 أRMS |
|
حماية |
الصمامات في كلا الخطين Varistor للحماية العابرة افصل فوق 300 فولتAC / DC |
الصمامات في كلا الخطين Varistor للحماية العابرة افصل فوق 305 فولتتيار متردد |
| بيانات الناتج | ||
| الجهد (افتراضي) | 53.5 فولتالعاصمة | |
| الجهد (مدى قابل للتعديل) | 43.5 - 57.6 فولتالعاصمة | 43.2 - 582)الخامسالعاصمة |
| الطاقة (الحد الأقصى) | 2000 وات | 3000 واط |
| الطاقة @ 85 فولتتيار متردد | 850 واط | 1380 وات |
| الحالي (الحد الأقصى) @ المدخلات الاسمية ، حمولة كاملة | 41.7 أ | 62.5 أ |
| تموج ، عرض النطاق الترددي 30 ميجا هرتز | <100 مللي فولتص | <150 مللي فولتص |
| ضوضاء مقياس النفس | <2 مللي فولتRMS | <2 مللي فولتRMS |
| تنظيم الجهد الثابت | ± 0.5٪ لحمولة 10-100٪ | |
| تنظيم الجهد الديناميكي | ± 5.0٪ لتغير الحمل بنسبة 10-90٪ أو 90-10٪ ، وقت التنظيم أقل من 50 مللي ثانية | |
| حماية | الصمامات ، دليل على ماس كهربائى ، حماية من درجات الحرارة العالية ، تقييد تيار تدفق المكونات في الساخن | |
| المواصفات الأخرى | ||
| الكفاءة @ المدخلات الاسمية | 96٪ | |
|
عزل |
4.0 كيلو فولتالعاصمة- المدخلات والمخرجات 2.5 كيلو فولتالعاصمة- المدخلات إلى الأرض ، 710 فولتالعاصمة- الإخراج إلى الأرض | 5.0 كيلو فولتالعاصمة- المدخلات والمخرجات 2.5 كيلو فولتالعاصمة- المدخلات إلى الأرض ، 710 فولتالعاصمة- الإخراج إلى الأرض |
| الإنذارات: مؤشر LED أحمر "يعمل" | إيقاف تشغيل التيار الكهربائي المنخفض ، إيقاف تشغيل درجات الحرارة المرتفعة والمنخفضة ، فشل المعدل ، إيقاف تشغيل الجهد الزائد عند الإخراج ، فشل المروحة ، إنذار الجهد المنخفض ، فشل ناقل CAN | |
| تحذيرات: مؤشر LED أصفر "يعمل" | المعدل في وضع خفض الطاقة ، تنشيط الحد الحالي للبطارية عن بعد ، جهد الإدخال خارج النطاق ، وميض عند الجهد الزائد | |
| عادي (تشغيل الوحدة): مؤشر LED أخضر "قيد التشغيل" | ||
| MTBF (Telcordia SR-332 العدد الأول الطريقة الثالثة (أ)) | > 350000 (@ T.محيط ب: 25 درجة مئوية) | > 300000 (@ T.محيط ب: 25 درجة مئوية) |
| درجة حرارة التشغيل | -40 إلى + 75 درجة مئوية (-40 إلى + 167 درجة فهرنهايت)4)، الرطوبة 5 - 95٪ رطوبة نسبية غير مكثفة | |
| تصنيف درجة الحرارة | > 55 درجة مئوية (131 درجة فهرنهايت) ، 1200 واط عند 75 درجة مئوية (167 درجة فهرنهايت) | > 55 درجة مئوية3)(131 درجة فهرنهايت) ، 2100 واط عند 75 درجة مئوية (167 درجة فهرنهايت)4) |
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية غير مكثفة | |
| الأبعاد [العرض × الارتفاع × العمق] / الوزن | 109 × 41.5 × 327 ملم (4.25 × 1.69 × 13 بوصة) / 1.95 كجم (4.3 أرطال) | |
| معايير التصميم | ||
| السلامة الكهربائية | EN 62368-1: 2020 + A11: 2020 ، IEC 62368-1: 2018 ، IEC 60950-1: 2005 + A2: 2013 UL 62368-1: 2019 ، CSA C22.2 رقم 62368-1: 2019 | |
| EMC | EN 61000-6-1: 2019، -6-2: 2019، -6-3: 2007 + A1: 2011 + A2: 2012 + AC: 2012، -6-4: 2019، EN 61000-3-2: 2019 ، ETSI EN 300386 V.2.2.0: 2020 ، Telcordia NEBS GR1089 CORE | |
| البحرية | DNVGL-CG-0339 | - |
|
بيئة |
ETSI EN 300109: 2-1 (الفئة 1.2) و 2-2 (الفئة 2.3) الاتحاد الأوروبي 2015/863 (RoHS) و 2012/19 / الاتحاد الأوروبي (WEEE) ظروف التشغيل العادية وفقًا لـ IEC 62040-5-3: بند 4.2.يجب الإبلاغ عن ظروف التشغيل الأخرى وفقًا لـ IEC 62040-5-3: بند 4.3 لعام 2016 |
|
|
1) خفض القدرة ، بحد أقصى 1000 وات @ 230Vac 16 2/3 هرتز 2) 57.6 فولت لمراجعة HW 5 |
3) 3kW: من مراجعة HW 6: إيقاف التشغيل عند 95 درجة مئوية مع خفض معدل إلى ~ 1000W | |
حلول
نحن نقدم حلولًا كاملة بما في ذلك مسح الموقع ، واقتراح خطة احترافية وفقًا لطلب العميل ، والدعم الفني ، وخدمة الصيانة لشركات الاتصالات داخل وخارج الصين.لدينا فريق كفء وشبكة من الشركاء الموثوق بهم حول العالم.
التعليمات :
1. كيف الجودة؟
ج: جميع المنتجات قبل الشحن عبارة عن سيناريوهات استخدام محاكاة وتحميل وتحميل كامل واختبار المشاركة الحالية لضمان جودة المنتج.
2. ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب ، ويمكن أيضًا القيام بذلك.الاختلاف الوحيد هو السعر والجدول الزمني.
3. هل يمكنك تقديم شركتك؟
ج: أنا فخور جدا.سأرسل لك وثيقة مقدمة الشركة لاحقًا لأعطيك مقدمة أكثر شمولاً ومباشرةً لمعلومات شركتنا.
4. ما هي مزايا شركتك؟
ج: جرد كافٍ ، وضمان التوريد للتجديد اللاحق للإمداد ، مرن يقدم وفقًا لاحتياجات العملاء المختلفة ، مع تقديم حلول مختلفة.
5. هل يمكنني إرسال عينات؟ أبلغني مع السعر؟
ج: يمكنك إرسال عينات ، تخضع العينات لفخر كبير ، ويجب أن تتحمل الشحن.
6. كيف تتعامل شركتك مع مشكلة الجودة؟
ج: تقوم شركتنا بهذه الصناعة منذ ما يقرب من 10 سنوات.لديها بالفعل سمعة معينة.سنقوم بتحليلها بعناية.إذا كانت هذه مشكلة الجودة لدينا بالفعل ، يمكنك أن تطمئن إلى أنها ستقوم بأشياء وفقًا لاتفاقية العقد ولن تسمح لك أبدًا بأي شيء بعد القلق ، فسيكون فريق الخدمة لدينا سعيدًا بخدمتك.
7 دبليوقبعة أبوهل الجودة؟
ج: أصلي 100٪ مع عبوة جديدة.سنختبر كل عنصر قبل نشره للتأكد من أن كل عنصر بجودة جيدة.
8 حكم عدد الشهور للضمان؟
ج: ضمان الجودة لمدة سنة واحدة
9كيف يتم التعامل مع أي سلع ذات جودة رديئة؟
ج: يمكن إرسال البضائع عن طريق رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
