وحدة مقوم التيار الكهربائي Eltek Flatpack2 48V-60V/ 2000W HE (رقم القطعة: 241115.705)
مقوّم تيار كهربائي موثوق به وعالي الكفاءة للتطبيقات الصناعية.

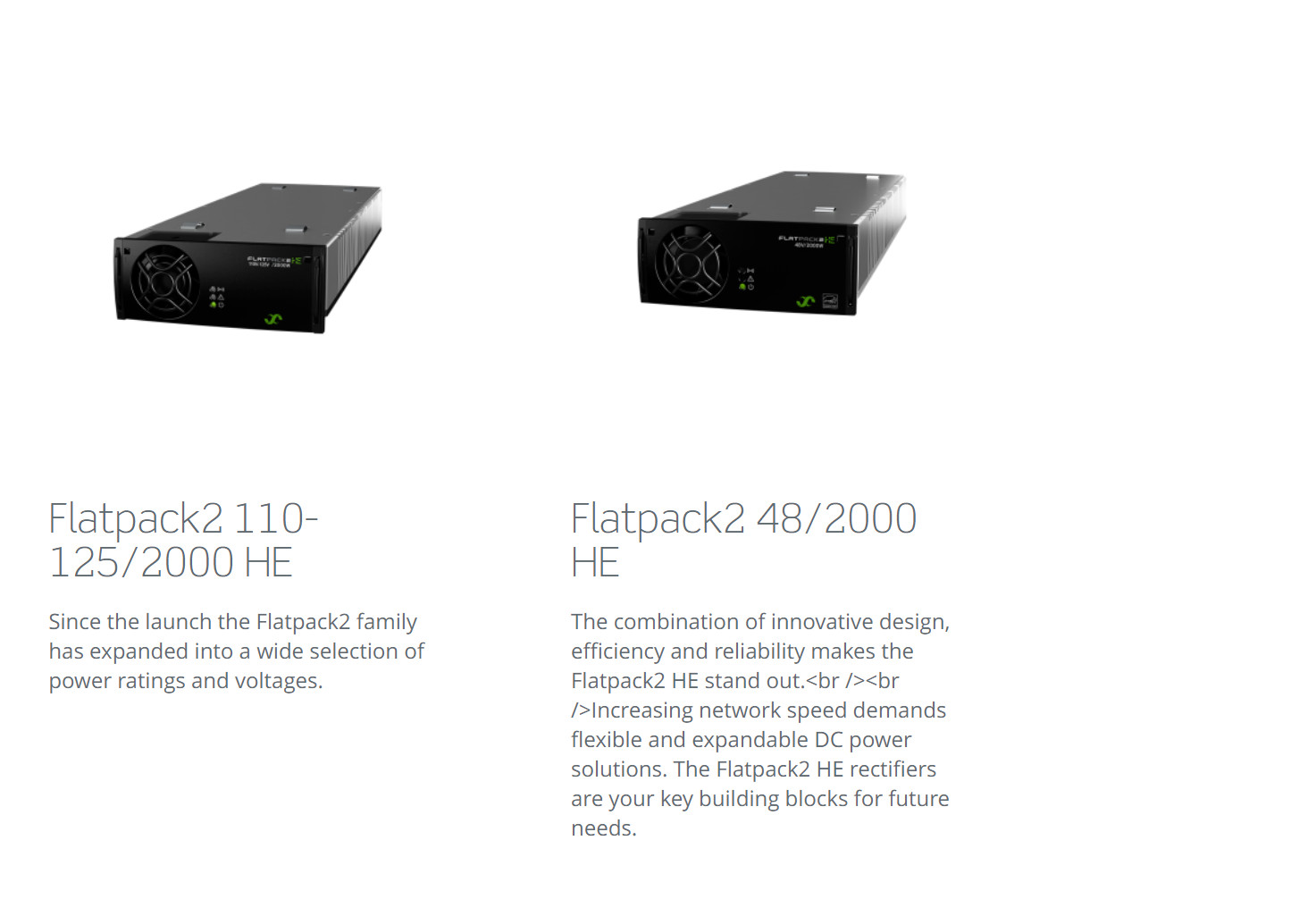

منذ إطلاق عائلة Flatpack2، توسعت إلى مجموعة واسعة من تصنيفات الطاقة والجهد. يعتبر Flatpack2 48V-60V/2000W HE مقوم تيار كهربائي فعال من حيث التكلفة لأنظمة بطاريات الرصاص الحمضية 48 فولت و 60 فولت بالإضافة إلى 48 فولت NiCad.
l كفاءة عالية – 96.2 %
l موثوقية مثبتة
l كثافة طاقة عالية
l مرونة التطبيق - من 2 كيلو واط إلى تركيبات متعددة الخزائن
l تصميم معياري - MTTR و LT5mins
l يقبل دخل التيار المستمر (محول DC/DC)
l الامتثال العالمي (CE، UL، NEBS)
l شهادات بحرية و بحرية
l تقنية حاصلة على براءة اختراع
المعلمات:

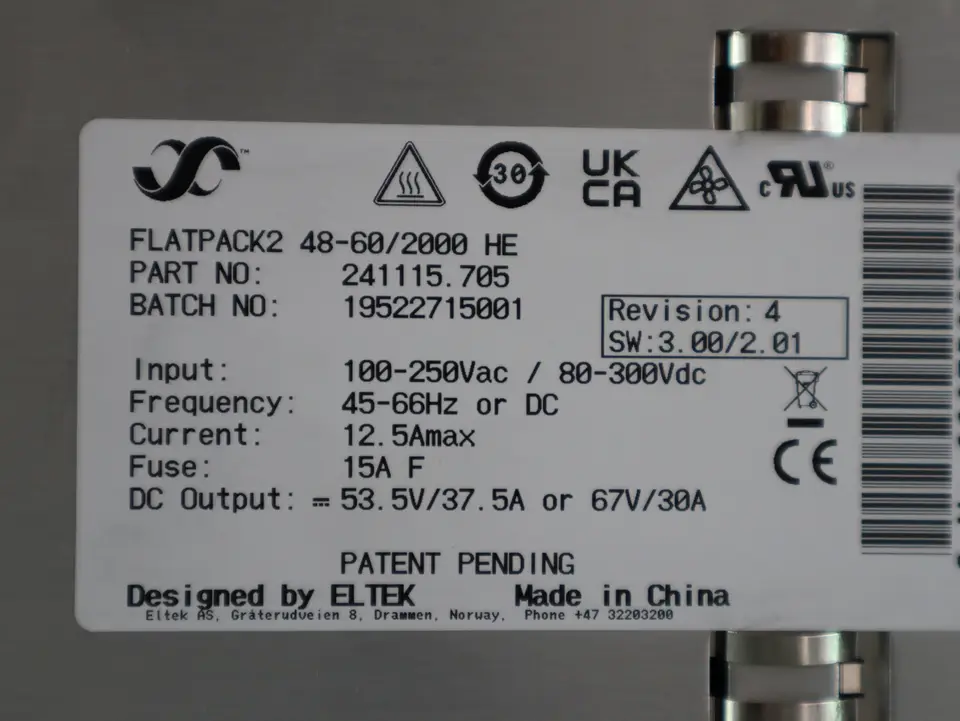

| الموديل 48-60/2000 HE |
| رقم القطعة 241115.705 |
| بيانات الإدخال |
| الجهد (الاسمي) 185 - 275 فولتAC / 185 - 275 فولتDC |
| الجهد (نطاق التشغيل) 85 - 300 فولتAC / 80 - 300 فولتDC |
| التيار (الأقصى) @ الإدخال الاسمي، الحمل الكامل 11.6 أمبيرRMS |
| التردد 45 - 66 هرتز / 0 هرتز |
| معامل القدرة > 0.99 عند حمل 50% أو أكثر |
| THD < 5% عند حمل 100% |
| الحماية فتيل في L & N، فارستور، إيقاف التشغيل عندما يكون جهد الإدخال خارج نطاق التشغيل |
| بيانات الإخراج |
| الجهد (الافتراضي) 1) 53.5 فولتDC (67 فولتDC في وضع 60 فولت) |
| الجهد (النطاق القابل للتعديل) 1) 39.9 - 72 فولتDC |
| الطاقة (القصوى) @ الإدخال الاسمي 2000 واط (@VOUT ≥ 48VDC) |
| الطاقة @ 85 فولت تيار متردد 750 واط |
| التيار (الأقصى) @ الإدخال الاسمي 41.6 أمبير (@VOUT < 48VDC) |
| وقت الانتظار، طاقة الإخراج 1500 واط >20 مللي ثانية؛ جهد الإخراج > 53.5 فولتDC (وضع 60 فولت) |
| مشاركة التيار (10 - 100% حمل) ±5% من الحد الأقصى للتيار من 10 إلى 100% حمل |
| تنظيم الجهد الثابت (10 - 100% حمل) ±0.5% |
| تنظيم الجهد الديناميكي ±5.0% لتغير الحمل بنسبة 10-80% أو 80-10%، وقت التنظيم < 50 مللي ثانية |
| التموج والضوضاء < 150 مللي فولتPP ، عرض النطاق الترددي 30 ميجاهرتز / < 2 مللي فولتRMS psophometric |
| الحماية فتيل، مقاومة ماس كهربائي، حماية من درجة الحرارة العالية، إيقاف التشغيل عند الجهد الزائد |
| مواصفات أخرى |
| الكفاءة 96.2 % |
| العزل 3.0 كيلو فولتAC - من المدخل إلى المخرج، 1.5 كيلو فولتAC - من المدخل إلى الأرض، 500 فولتDC - من المخرج إلى الأرض |
|
إيقاف تشغيل الجهد المنخفض / المرتفع، إيقاف تشغيل درجة الحرارة المرتفعة / المنخفضة، مقوم التيار الكهربائي الإنذارات: فشل LED أحمر، إيقاف التشغيل عند الجهد الزائد على المخرج، فشل المروحة، إنذار الجهد المنخفض للإخراج، فشل ناقل CAN |
|
مقوم التيار الكهربائي في وضع تخفيض الطاقة، تنشيط حد التيار عن بعد للإخراج، الإدخال التحذيرات: LED أصفر خارج نطاق الجهد، يومض عند الجهد الزائد، فقدان اتصال CAN مع وحدة التحكم |
| التشغيل العادي: LED أخضر |
| MTBF (Telcordia SR-332 Iss.I method III (a)) >350 000 (@ Tambient : 25 °C) |
| درجة حرارة التشغيل (5-95% RH n.cond. hum.) -40 إلى + 75°C [-40 إلى +167°F] |
| تخفيض الطاقة القصوى للإخراج فوق درجة الحرارة / إلى 45°C [113°F] / 1200 واط @ 75°C[167°F] |
| درجة حرارة التخزين -40 إلى +85°C (-40 إلى +185°F)، الرطوبة 0 - 99% RH غير متكثفة |
| الأبعاد [العرض × الارتفاع × العمق] / الوزن 109 × 41.5 × 327 مم (4.25 × 1.69 × 13 بوصة) / 1.950 كجم (4.3 أرطال) |
| معايير التصميم |
| السلامة الكهربائية EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013، IEC 60950-1:2013 UL 60950-1:2011 |
|
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1 |
| Marine DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (الفئة 1.2) & 2-2 (الفئة 2.3) ظروف التشغيل العادية حسب IEC 62040-5-3:2016 البند 4.2. أخرى يجب إبلاغ ظروف التشغيل حسب IEC 62040-5-3:2016 البند 4.3 |
|
1) إعداد OVS من وضع تحديد وحدة التحكم: OVS≤59.5V = وضع 48V (42-58V)، 59.5V 2) صالح فقط لرقم القطعة 241115.705M |
