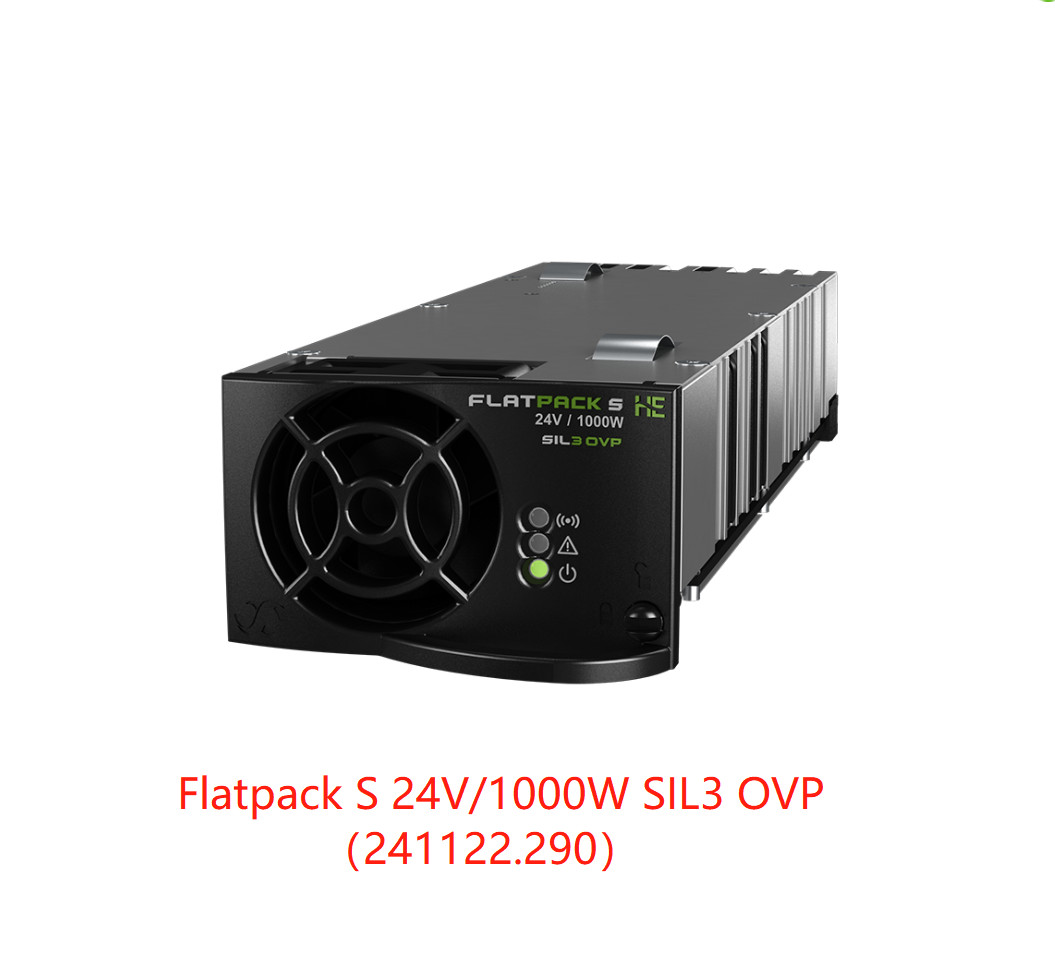

وحدة المعدل Eltek Flatpack S 24V / 1000W SIL3 OVP (الجزء رقم: 241122.209)
توفر Flatpack S كثافة طاقة عالية ونطاق درجة حرارة عريضًا وموثوقية رائعة في غلافها الصغير بعمق 210 مم.يستهدف Flatpack S 24V / 1000W SIL3 OVP أنظمة السلامة والأتمتة (SAS) في الصناعة البحرية والعملية التي تتطلب حماية من الجهد الزائد المصنف من SIL على خرج التيار المستمر.
تُستخدم مقومات Flatpack S في الحامل 3U مع وحدة التحكم Smartpack S ، وتغطي تطبيقات من 2 إلى 8 كيلو وات باستخدام مساحة لا تقل عن 18 لترًا ، وتبديد حرارة منخفضًا.
المعلمات :
| نموذج | 24/1000 SIL3 OVP |
| رقم القطعة | 241122.290 |
| ادخال البيانات | |
| الجهد (الاسمي) | 230 فولت تيار متردد / تيار مستمر |
| الجهد (الطاقة الكاملة) | 185 - 275 فولت تيار متردد / تيار مستمر |
| الجهد (القدرة الكاملة ، عامل القدرة المنخفض) | 275 - 305 فولت تيار متردد / تيار مستمر |
| الجهد (طاقة مخفضة ، تصنيف خطي) | 85-185 فولت تيار متردد / تيار مستمر |
| التردد (الاسمي / المدى) | 45 - 66 هرتز / 0 هرتز |
| التيار (الحد الأقصى) | 5.9 A RMS |
| عامل القوى | > 0.99 عند تحميل 50٪ أو أكثر |
| حماية | الصمامات والإغلاق فوق 305 فولت تيار متردد / 300 فولت تيار مستمر وأقل من 85 فولت تيار متردد / تيار مستمر |
| بيانات الناتج | |
| الجهد (افتراضي) | 26.7 فولت تيار مستمر |
| الجهد (مدى قابل للتعديل) | 21.5 - 28 فولت تيار مستمر |
| الطاقة (الحد الأقصى) @ المدخلات الاسمية | 1000 واط |
| الطاقة @ 85 فولت تيار متردد | 420 واط |
| التيار (الحد الأقصى) @ المدخلات الاسمية | 41.7 أمبير (@ V OUT <24 VDC) |
| المشاركة الحالية (10 - 100٪ تحميل) | ± 5٪ من الحد الأقصى للتيار من 10 إلى 100٪ تحميل |
| تنظيم الجهد الثابت (حمولة 10-100٪) | ± 0.5٪ |
| تنظيم الجهد الديناميكي | ± 5.0٪ لتغير الحمل بنسبة 10-90٪ أو 90-10٪ ، وقت التنظيم أقل من 50 مللي ثانية |
| انتظر الوقت | > 20 مللي ثانية ؛جهد الخرج> 41 فولت تيار مستمر |
| تموج | <200 مللي فولت من الذروة إلى الذروة ، وعرض النطاق الترددي 30 ميجا هرتز |
| حماية | حجب الصمام الثنائي OR-ing ، وإثبات ماس كهربائى وحماية درجات الحرارة العالية |
| حماية الجهد الزائد ، معلمات SIL3 |
• مستوى الحماية: 30V • PFD = TBS • فترة اختبار الإثبات: 15 سنة • SFF = TBS • يعالج فشل المكونات المزدوجة |
| المواصفات الأخرى | |
| الكفاءة @ المدخلات الاسمية | 92.50٪ |
| عزل | 3.0 كيلو فولت تيار متردد - الإدخال إلى الإخراج ، 1.5 كيلو فولت تيار متردد - الإدخال إلى الأرض و 0.5 كيلو فولت تيار مستمر - الإخراج إلى الأرض |
| أجهزة الإنذار: LED أحمر |
إغلاق التيار الكهربائي المنخفض ، إيقاف تشغيل درجات الحرارة العالية والمنخفضة ، فشل المعدل ، الجهد الزائد إيقاف التشغيل عند الإخراج ، فشل المروحة ، إنذار الجهد المنخفض ، فشل ناقل CAN |
| تحذيرات: مؤشر LED أصفر |
المعدل في وضع خفض الطاقة ، تنشيط الحد الحالي للبطارية عن بعد ، إخراج الجهد من النطاق ، وامض في الجهد الزائد |
| التشغيل العادي: LED أخضر | |
| مرحل إنذار محتمل (مفتوح عادة) |
يفتح على أجهزة الإنذار ، وانقطاع التيار الكهربائي وتحميل> 40٪ (يضمن التكرار في نظام 1 + 1) عندما غير متصل بوحدة تحكم |
| عادي (تشغيل الوحدة): مؤشر LED أخضر "قيد التشغيل" | |
| الضجيج | <46 ديسيبل عند الإدخال الاسمي والحمل الكامل |
| MTBF (Telcordia SR-332 العدد الأول الطريقة الثالثة (أ)) | > 300000 (@ Tambient: 25 درجة مئوية) |
| درجة حرارة التشغيل |
-40 إلى + 85 درجة مئوية (-40 إلى + 185 درجة فهرنهايت) ، الرطوبة 5 - 95٪ رطوبة نسبية غير مكثفة معدلات إخراج الطاقة الخطية من 1000 وات عند 45 درجة مئوية (113 درجة فهرنهايت) إلى 400 وات عند 85 درجة مئوية (185 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية غير مكثفة |
| الأبعاد [العرض × الارتفاع × العمق] / الوزن | 72 × 41.5 × 210 ملم (2.83 × 1.63 × 8.27 بوصة) / أقل من 1 كجم (2 رطل) |
| معايير التصميم | |
| السلامة الكهربائية | UL 60950-1 ، EN 60950-1 ، IEC 61508 |
| البحرية | DNV-OS-D202 ، الفصل 2 ، القسم 4 (DNV2.4): درجة الحرارة Cl.B ، الرطوبة Cl.B ، الاهتزاز Cl.A ، EMC Cl.B1) IEC 60945 - الإصدار الرابع |
| EMC |
ETSI EN 300386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 / -5 FCC الجزء 15 الجزء الفرعي 109 |
| بيئة |
ETSI EN 30019: 2-1 (فئة 1.2) ، 2-2 (فئة 2.3) و 2-3 (فئة 3.2) متوافق مع RoHS (2011/65 / EU) و WEEE (2002/96 / EC) |
| 1) تتطلب الفئة B مرشحًا خارجيًا على الإدخال (p / n 241120.930) | |
حلول
نحن نقدم حلولًا كاملة بما في ذلك مسح الموقع ، واقتراح خطة احترافية وفقًا لطلب العميل ، والدعم الفني ، وخدمة الصيانة لشركات الاتصالات داخل وخارج الصين.لدينا فريق كفء وشبكة من الشركاء الموثوق بهم حول العالم.
التعليمات :
1. كيف الجودة؟
ج: جميع المنتجات قبل الشحن هي محاكاة لسيناريوهات الاستخدام والتحميل والحمل الكامل واختبار المشاركة الحالية لضمان جودة المنتج.
2. ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب ، ويمكن أيضًا القيام بذلك.الاختلاف الوحيد هو السعر والجدول الزمني.
3. هل يمكنك تقديم شركتك؟
ج: أنا فخور جدا.سأرسل لك وثيقة مقدمة الشركة لاحقًا لإعطائك مقدمة أكثر شمولاً ومباشرةً لمعلومات شركتنا.
4. ما هي مزايا شركتك؟
ج: المخزون الكافي ، وضمان التوريد للتجديد اللاحق للإمداد ، مرن يقدم حسب الاحتياجات المختلفة للعملاء ، مع تقديم حلول مختلفة.
5. هل يمكنني إرسال عينات؟ أبلغني مع السعر؟
ج: يمكنك إرسال عينات ، تخضع العينات لفخر كبير ، ويجب أن تتحمل الشحن.
6. كيف تتعامل شركتك مع مشكلة الجودة؟
ج: تقوم شركتنا بهذه الصناعة منذ ما يقرب من 10 سنوات.لديها بالفعل سمعة معينة.سنقوم بتحليلها بعناية.إذا كانت هذه مشكلة الجودة لدينا بالفعل ، يمكنك أن تطمئن إلى أنها ستقوم بأشياء وفقًا لاتفاقية العقد ولن تسمح لك أبدًا بأي شيء بعد القلق ، فسيكون فريق الخدمة لدينا سعيدًا بخدمتك.
7 دبليوقبعة أبوهل الجودة؟
ج: أصلي 100٪ مع عبوة جديدة.سنختبر كل عنصر قبل نشره للتأكد من أن كل عنصر بجودة جيدة.
8 حكم عدد الشهور للضمان؟
ج: ضمان الجودة لمدة سنة واحدة
9كيف يتم التعامل مع أي سلع ذات جودة رديئة؟
ج: يمكن إرسال البضائع عن طريق رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
