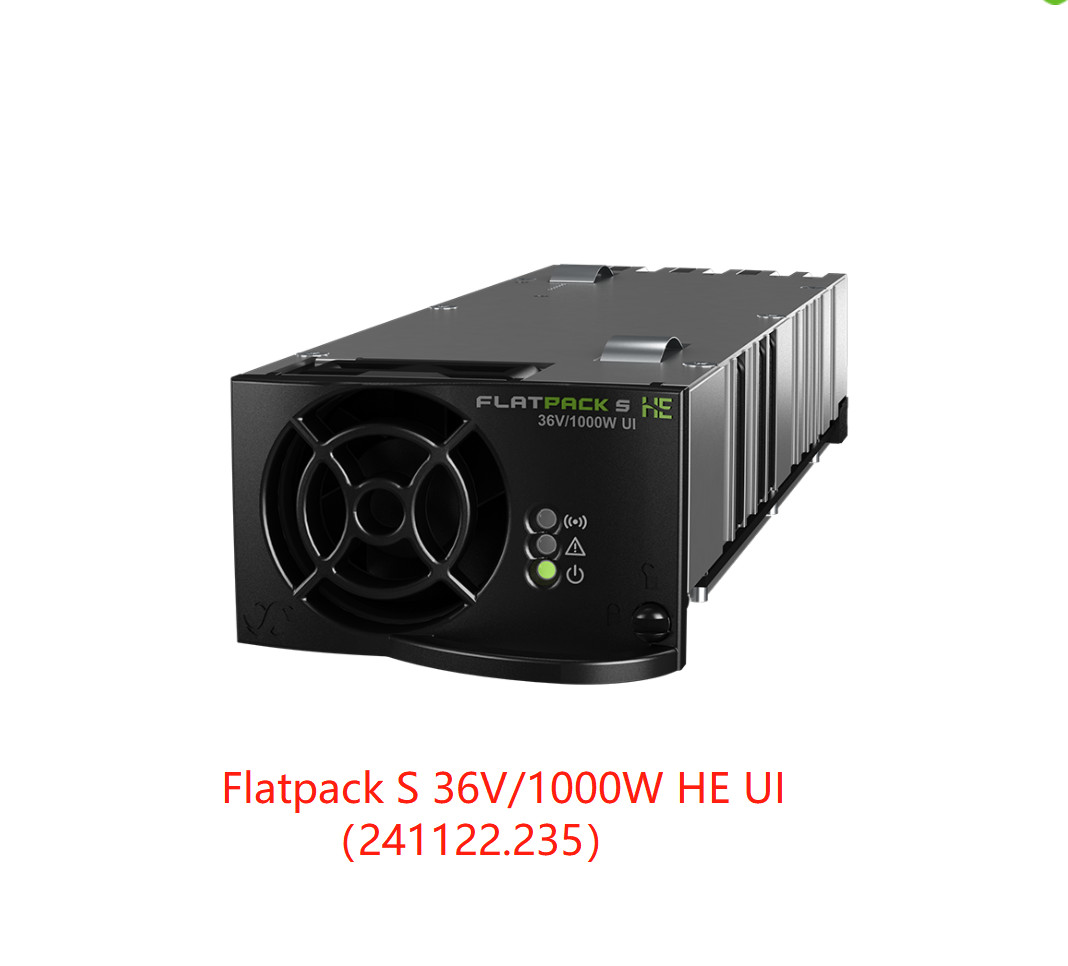

Eltek Flatpack S 36V / 1000W HE UI Rectifier Module (الجزء رقم: 241123.235)
تتطلب التطبيقات في هذه الأسواق أنظمة طاقة تيار مستمر موثوقة وآمنة.توفر Flatpack S كثافة طاقة رائدة في قطاعها ، والعديد من وظائف السلامة ، ونطاق درجة حرارة تشغيل واسع وموثوقية رائعة في غلافها الصغير بعمق 217 مم.
تُستخدم مقومات Flatpack S في الحامل 3U مع وحدة التحكم Smartpack S ، وتغطي تطبيقات من 2 إلى 8 كيلو وات باستخدام مساحة لا تقل عن 18 لترًا ، وتبديد حرارة منخفضًا.
المعلمات :
| نموذج | 36/1000 HE UI |
| رقم القطعة | 241122.235 |
| ادخال البيانات | |
| الجهد (الاسمي) | 185 - 400 فولتالعاصمة/ 185 - 275 فولتتيار متردد |
| الجهد (نطاق التشغيل) | 85 - 400 فولتالعاصمة/ 85-305 فولتتيار متردد |
| تكرار | تيار مستمر ، 16 2/3 هرتز ، 45 - 66 هرتز |
| التيار (الحد الأقصى) | 5.9 أالعاصمة/ 5.9 أRMS |
| حماية | الصمامات في الموجب والسالب ، غير حساس للقطبية المعكوسة ، الإغلاق فوق 420 فولتالعاصمة/ 305 فولتتيار متردد |
| بيانات الناتج | |
| الجهد االكهربى | 40 فولتالعاصمة |
| الجهد (مدى قابل للتعديل) | 331) - 45 فولتالعاصمة |
| الطاقة (الحد الأقصى) @ المدخلات الاسمية | 1000 واط / 450 واط عند 16 2/3 إدخال هرتز |
| الطاقة (كحد أقصى) @ 85 فولتالعاصمة/ 85 فولتتيار مترددالإدخال | 440 واط / 440 واط |
| تيار (أقصى تابع) @ المدخلات الاسمية | 27.8 أمبير (@ V.خارج<36 فولتالعاصمة) |
| وقت الانتظار ، أقصى طاقة خرج | > 10 مللي ثانية ؛جهد الخرج> 33 فولتالعاصمة |
| المشاركة الحالية (10 - 100٪ تحميل) | ± 5٪ من الحد الأقصى للتيار من 10 إلى 100٪ تحميل |
| تنظيم الجهد الثابت (حمولة 10-100٪) | ± 0.5٪ |
| تنظيم الجهد الديناميكي | ± 5.0٪ لتغير الحمل بنسبة 10-90٪ أو 90-10٪ ، وقت التنظيم أقل من 50 مللي ثانية |
| تموج | <150 مللي فولتصعرض النطاق الترددي 30 ميجا هرتز |
| ORing FET برهان ماس كهربائى حماية من ارتفاع درجة الحرارة على اغلاق الجهد |
| المواصفات الأخرى | |
| نجاعة | > 95٪ |
| 4.2 كيلو فولتالعاصمة- الإدخال إلى الإخراج 2.25 كيلو فولتالعاصمة- الإدخال إلى الأرض 710 فولتالعاصمة- الإخراج إلى الأرض |
| أجهزة الإنذار: LED أحمر | جهد الدخل المنخفض والعالي ، إيقاف تشغيل درجات الحرارة المرتفعة والمنخفضة ، فشل المعدل ، إيقاف تشغيل الجهد الزائد عند الإخراج ، فشل المروحة عند توقف المروحة ، إنذار جهد الخرج المنخفض ، فشل ناقل CAN |
| تحذيرات: مؤشر LED أصفر | المعدل في وضع خفض معدل الطاقة ، تنشيط حد تيار الإخراج عن بُعد ، جهد الإدخال خارج النطاق ، وميض عند الجهد الزائد ، وفقدان اتصال CAN بوحدة التحكم |
| التشغيل العادي: LED أخضر | |
| مرحل الإنذار (NO - يفتح عند إلغاء تنشيطه) | يفتح على الإنذارات وفقدان جهد الإدخال. |
| MTBF (Telcordia Issue 3 & Method II Case L1) | > 2700000 (@ T.محيط ب: 25 درجة مئوية) |
| درجة حرارة التشغيل (5-95٪ RH n.cond.) | -40 إلى + 85 درجة مئوية [-40 إلى + 185 درجة فهرنهايت] 45 درجة مئوية [140 درجة فهرنهايت] / 400 واط عند 85 درجة مئوية [185 درجة فهرنهايت] |
| درجة حرارة التخزين | -40 إلى + 85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0-99٪ رطوبة نسبية غير مكثفة |
| الأبعاد [العرض × الارتفاع × العمق] / الوزن | 72 × 40 × 217 ملم2)(2.84 × 1.57 × 8.54 بوصة)2)/ <850 جم (1.9 رطل) |
| معايير التصميم | |
| السلامة الكهربائية | EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 |
| EN 61000-6-1: 2007 ، -6-2: 2005 ، - 6-3: 2007 + A1: 2010 ، - 6-4: 2007 + A1: 2010 EN 50121-1: 2015 ، -2: 2015 ، -4: 2015 ، -5: 2015 |
| ETSI EN 30019: 2-1 (فئة 1.2) ، 2-2 (فئة 2.3) و 2-3 (فئة 3.2) متوافق مع RoHS (2011/65 / EU) و WEEE (2012/19 / EU) |
1) عملية الاستعداد المحدودة / تحتاج إلى بعض الحمل للوصول إلى الحد الأدنى من الجهد المحدد 2) بما في ذلك عمق المقبض 234 مم [9.21 بوصة] وارتفاع 42 مم [1.65 بوصة] | |
