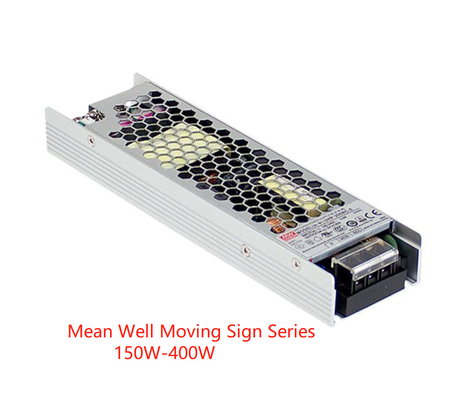

تعني جيدًا سلسلة إشارات النقل 150 واط - 400 واط إخراج فردي مع PFC LSP-150 HSP-200 UHP-200A HSP-300
تعني جيدًا سلسلة إشارات النقل 150 واط - 400 واط إخراج فردي مع PFC LSP-150 HSP-200 UHP-200A HSP-300
الوزن الخفيف والانظار
مناسبة لتطبيقات اللافتات المتحركة عالية الكفاءة
طلاء مطابق (سلسلة HSP ، HDP ، NEL ، HSN)
شبه محفوظ بوعاء وتصميم ضد رذاذ المطر (سلسلة ERP)
المعلمات:
| نموذج | LSP-160 -3.3 | LSP-160 -4.2 | LSP-160-5 | LSP-160-12 | LSP-160-24 | LSP-160-36 | LSP-160-48 | |
|
انتاج |
الجهد DC | 3.3 فولت | 4.2 فولت | 5 فولت | 12 فولت | 24 فولت | 36 فولت | 48 فولت |
| التصنيف الحالي | 32 أ | 32 أ | 32 أ | 13.5 أ | 6.75 أ | 4.5 أ | 3.4 أ | |
| القوة المصنفة(الحمل الحراري) | 105.6 واط | 134.4 واط | 160 واط | 162 واط | 162 واط | 162 واط | 163.2 واط | |
| تموج وضوضاء (حد أقصى)ملاحظة 2 | 200mVp ف | 200mVp ف | 200mVp ف | 240mVp ف | 240mVp ف | 240mVp ف | 300mVp ف | |
| تعديل الجهد.نطاق | 3.2 ~ 3.5 فولت | 4 ~ 4.5 فولت | 4.7 ~ 5.3 فولت | 11.4 ~ 12.6 فولت | 22.8 ~ 25.2 فولت | 34.2 ~ 37.8 فولت | 45.6 ~ 50.4 فولت | |
| تحمل الجهد الكهربائيملاحظة 3 | ± 2.0٪ | ± 2.0٪ | ± 2.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | |
| لائحة الخط | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.3٪ | ± 0.3٪ | ± 0.3٪ | ± 0.3٪ | |
| تنظيم الحمل | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | |
| الإعداد ، وقت الارتفاع | 2000ms ، 80ms / 230VAC 3000ms ، 80ms / 115VAC عند التحميل الكامل | |||||||
| وقت الانتظار (نموذجي) | 10ms / 230VAC 10ms / 115VAC | |||||||
|
الإدخال |
الجهد االكهربى نطاق ملاحظة 4 | 100 ~ 264VAC 141 ~ 370VDC | ||||||
| نطاق الترددات | 47 ~ 63 هرتز | |||||||
| عامل الطاقة (النوع) | PF≥0.94 / 230VAC PF≥0.98 / 115VAC عند التحميل الكامل | |||||||
| الكفاءة (النوع) | 87.5٪ | 88.5٪ | 89.5٪ | 92.5٪ | 93.5٪ | 93.5٪ | 93.5٪ | |
| التيار المتردد (نموذجي) | 2.2A / 115VAC 1.1A / 230VAC | |||||||
| INRUSH الحالي (نموذجي) | بدء التشغيل البارد 45A / 115VAC 85A / 230VAC | |||||||
| التسرب الحالي | <0.75 مللي أمبير / 240 فولت تيار متردد | |||||||
|
الحماية |
دائرة مقصورة | حماية الفواق ، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||||||
| زيادة التحميل | 110 ~ 140٪ انتاج الطاقة المقدرة | |||||||
| نوع الحماية: الحد الحالي المستمر ، الزيادة المستمرة للحمل ستكون حماية من الفواق ، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||||||||
|
زيادة الجهد |
3.8 ~ 4.6 فولت | 4.62 ~ 5.46 فولت | 5.75 ~ 6.75 فولت | 13.2 ~ 15.6 فولت | 26.4 ~ 31.2 فولت | 39.6 ~ 46.8 فولت | 52.8 ~ 62.4 فولت | |
| نوع الحماية: قم بإيقاف تشغيل الجهد O / P ، وأعد التشغيل للاسترداد | ||||||||
| فوق درجة الحرارة | قم بإيقاف تشغيل جهد O / P ، وأعد التشغيل للتعافي بعد انخفاض درجة الحرارة | |||||||
|
وظيفة |
المشاركة الحالية | يرجى الرجوع إلى دليل الوظائف | ||||||
| DC موافق إشارة | تصنيف الاتصال (الحد الأقصى): 15Vdc / 10mA حمل مقاوم | |||||||
|
بيئة |
درجة حرارة العمل. | -30 ~ + 70 (راجع "منحنى Derating") | ||||||
| رطوبة العمل | 20 ~ 90٪ RH بدون تكاثف | |||||||
| درجة التخزين ، الرطوبة | -40 ~ + 85، 10 ~ 95٪ RH بدون تكاثف | |||||||
| مؤقت.معامل في الرياضيات او درجة | ± 0.03٪ / (0 ~ 50 ℃) | |||||||
| اهتزاز | 10 ~ 500 هرتز ، 5 جرام 10 دقيقة / دورة ، 60 دقيقة.كل على طول محاور X ، Y ، Z | |||||||
|
السلامة و EMC (ملاحظة 6) |
معايير السلامة | UL62368 ، TUV BS EN / EN62368 ، CCC GB4943 ، EAC TP TC 004 ، BSMI CNS14336-1 معتمد ، يشير التصميم إلى BS EN / EN60335-1 | ||||||
| مقاومة الجهد | I / PO / P: 3.75KVAC I / P-FG: 2KVAC O / P-FG: 1.25KVAC | |||||||
| مقاومة العزل | I / PO / P ، I / P-FG ، O / P-FG: 100M أوم / 500VDC / 25 ℃ / 70٪ رطوبة نسبية | |||||||
| انبعاث EMC | الامتثال لـ BS EN / EN55032 ، GB9254 ، الفئة B ، BS EN / EN55014 ، BS EN / EN61000-3-2 ، -3 ، EAC TP TC 020 ، BSMI CNS13438 | |||||||
| مناعة EMC | الامتثال لـ BS EN / EN61000-4-2،3،4،5،6،8،11 ؛ BS EN / EN61000-6-2 (BS EN / EN50082-2) ، مستوى الصناعة الثقيلة ، EAC TP TC 020 | |||||||
|
الآخرين |
MTBF | 2092.7 ألف ساعة دقيقةTelcordia TR / SR-332 (Bellcore) ؛ 282.7 ألف ساعة دقيقة.MIL-HDBK-217F (25 ℃) | ||||||
| البعد | 194 * 55 * 20 مم (L * W * H) | |||||||
| التعبئة | 0.356 كجم ؛ 30 قطعة / 11.68 كجم / 0.6 قدم مكعب | |||||||
|
ملاحظة |
1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند إدخال 230VAC والحمل المقدر و 25 درجة مئوية من درجة الحرارة المحيطة. 2. يتم قياس التموج والضوضاء عند 20 ميجا هرتز من عرض النطاق الترددي باستخدام سلك زوجي ملتوي 12 بوصة منتهي بمكثف متوازي 0.1 فائق التوهج و 47 فائق التوهج. 3. التسامح: يشمل إعداد التسامح وتنظيم الخط وتنظيم الحمل. 4. قد تكون هناك حاجة ديراتينج تحت الفولتية منخفضة المدخلات.يرجى التحقق من منحنى خفض الخسارة لمزيد من التفاصيل. 5. إن خفض درجة الحرارة المحيطة 5 ℃ / 1000m ضروري لتشغيل على ارتفاع أكبر من 2000m (6500 قدم) 6. يعتبر مصدر الطاقة أحد المكونات التي سيتم تثبيتها في الجهاز النهائي.يجب إعادة تأكيد المعدات النهائية على ذلك لا يزال يفي بتوجيهات EMC.للحصول على إرشادات حول كيفية إجراء اختبارات التوافق الكهرومغناطيسي هذه ، يرجى الرجوع إلى "اختبار EMI لمصادر طاقة المكونات." (كما هو متاح فيhttp://www.meanwell.com) ※ إخلاء المسؤولية عن المنتج: للحصول على معلومات مفصلة ، يرجى الرجوع إلى https: //www.meanwell.com/serviceDisclaimer.aspx |
|||||||
حلول
نحن نقدم حلولًا كاملة بما في ذلك مسح الموقع ، واقتراح خطة احترافية وفقًا لطلب العميل ، والدعم الفني ، وخدمة الصيانة لشركات الاتصالات داخل وخارج الصين.لدينا فريق كفء وشبكة من الشركاء الموثوق بهم حول العالم.
التعليمات :
1. كيف الجودة؟
ج: جميع المنتجات قبل الشحن هي محاكاة لسيناريوهات الاستخدام والتحميل والحمل الكامل واختبار المشاركة الحالية لضمان جودة المنتج.
2. ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب ، ويمكن أيضًا القيام بذلك.الاختلاف الوحيد هو السعر والجدول الزمني.
3. هل يمكنك تقديم شركتك؟
ج: أنا فخور جدا.سأرسل لك وثيقة مقدمة الشركة لاحقًا لإعطائك مقدمة أكثر شمولاً ومباشرةً لمعلومات شركتنا.
4. ما هي مزايا شركتك؟
ج: المخزون الكافي ، وضمان التوريد للتجديد اللاحق للإمداد ، مرن يقدم حسب الاحتياجات المختلفة للعملاء ، مع تقديم حلول مختلفة.
5. هل يمكنني إرسال عينات؟ أبلغني مع السعر؟
ج: يمكنك إرسال عينات ، تخضع العينات لفخر كبير ، ويجب أن تتحمل الشحن.
6. كيف تتعامل شركتك مع مشكلة الجودة؟
ج: تقوم شركتنا بهذه الصناعة منذ ما يقرب من 10 سنوات.لديها بالفعل سمعة معينة.سنقوم بتحليلها بعناية.إذا كانت هذه مشكلة الجودة لدينا بالفعل ، يمكنك أن تطمئن إلى أنها ستقوم بأشياء وفقًا لاتفاقية العقد ولن تسمح لك أبدًا بأي شيء بعد القلق ، فسيكون فريق الخدمة لدينا سعيدًا بخدمتك.
7 دبليوقبعة أبوهل الجودة؟
ج: أصلي 100٪ مع عبوة جديدة.سنختبر كل عنصر قبل نشره للتأكد من أن كل عنصر بجودة جيدة.
8 حكم عدد الشهور للضمان؟
ج: ضمان الجودة لمدة سنة واحدة
9كيف يتم التعامل مع أي سلع ذات جودة رديئة؟
ج: يمكن إرسال البضائع عن طريق رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
