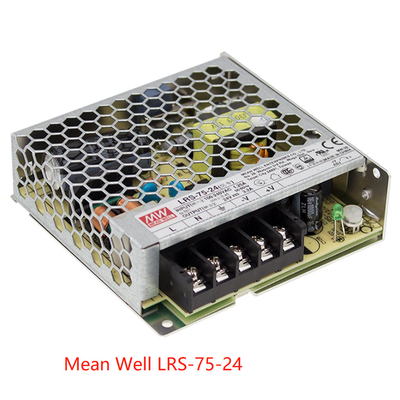

محول طاقة تبديل ذو خرج واحد من سلسلة Mean Well LRS 75W LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36
الميزات:
التطبيقات:
الوصف:
سلسلة LRS-75 عبارة عن مزود طاقة من النوع المغلق ذو خرج واحد بقدرة 75 واط بتصميم منخفض المستوى 30 مم، واعتماد مدخل 85-264Vac كامل النطاق، توفر السلسلة بأكملها خط جهد خرج 5V 12V.15V و 24V و 36V و 48V
بالإضافة إلى الكفاءة العالية التي تصل إلى 91.5٪، فإن تصميم الغلاف الشبكي المعدني يعزز تبديد الحرارة في LRS-75 بحيث تعمل السلسلة بأكملها من -30 درجة مئوية إلى 70 درجة مئوية في ظل الحمل الحراري للهواء بدون مروحة.
يوفر استهلاكًا منخفضًا للغاية للطاقة بدون حمل (أقل من 0.3 واط)، مما يسمح للنظام النهائي بتلبية متطلبات الطاقة في جميع أنحاء العالم بسهولة.
يحتوي LRS-75 على وظائف حماية كاملة وقدرة مضادة للاهتزاز 5G.
يتوافق مع لوائح السلامة الدولية.
تعمل سلسلة LRS-75 كحلول إمداد بالطاقة عالية السعر والأداء لتطبيقات صناعية مختلفة.
تقني
| الموديل | LRS-75-5 | LRS-75-12 | LRS-75-15 | LRS-75-24 | LRS-75-36 | LRS-75-48 | |
|
الخرج |
جهد التيار المستمر | 5 فولت | 12 فولت | 15 فولت | 24 فولت | 36 فولت | 48 فولت |
| التيار المقنن | 14 أمبير | 6 أمبير | 5 أمبير | 3.2 أمبير | 2.1 أمبير | 1.6 أمبير | |
| نطاق التيار | 0 ~ 14 أمبير | 0 ~ 6 أمبير | 0 ~ 5 أمبير | 0 ~ 3.2 أمبير | 0 ~ 2.1 أمبير | 0 ~ 1.6 أمبير | |
| الطاقة المقدرة | 70 واط | 72 واط | 75 واط | 76.8 واط | 75.6 واط | 76.8 واط | |
| التموج والضوضاء (الحد الأقصى)ملاحظة 2 | 100mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| نطاق تعديل الجهد | 4.5 ~ 5.5 فولت | 10.2 ~ 13.8 فولت | 13.5 ~ 18 فولت | 21.6 ~ 28.8 فولت | 32.4 ~ 39.6 فولت | 43.2 ~ 52.8 فولت | |
| الجهدالتسامح ملاحظة 3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| تنظيم الخطملاحظة 4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| تنظيم الحململاحظة 5 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| الإعداد، وقت الارتفاع | 500 مللي ثانية، 30 مللي ثانية / 230 فولت تيار متردد 500 مللي ثانية، 30 مللي ثانية / 115 فولت تيار متردد عند الحمل الكامل | ||||||
| وقت الانتظار (نموذجي) | 60 مللي ثانية / 230 فولت تيار متردد 12 مللي ثانية / 115 فولت تيار متردد عند الحمل الكامل | ||||||
|
الإدخال |
نطاق الجهد | 85 ~ 264 فولت تيار متردد 120 ~ 373 فولت تيار مستمر | |||||
| نطاق التردد | 47 ~ 63 هرتز | ||||||
| الكفاءة (نموذجي) | 86.5% | 89% | 89% | 90% | 91.5% | 91.5% | |
| تيار التيار المتردد (نموذجي) | 1.4 أمبير / 115 فولت تيار متردد 0.85 أمبير / 230 فولت تيار متردد | ||||||
| تيار الاندفاع (نموذجي) | بدء التشغيل البارد 65 أمبير / 230 فولت تيار متردد | ||||||
| تيار التسرب | <0.75 مللي أمبير / 240 فولت تيار متردد | ||||||
|
الحماية |
زيادة الحمل | 110 ~ 150٪ من طاقة الخرج المقدرة | |||||
| نوع الحماية: وضع السعال، يستعيد تلقائيًا بعد إزالة حالة الخطأ | |||||||
| زيادة الجهد | 5.75 ~ 6.75 فولت | 13.8 ~ 16.2 فولت | 18.75 ~ 21.75 فولت | 28.8 ~ 33.6 فولت | 41.4 ~ 48.6 فولت | 55.2 ~ 64.8 فولت | |
| نوع الحماية: إيقاف تشغيل جهد الخرج، إعادة التشغيل للاستعادة | |||||||
|
البيئة |
درجة حرارة التشغيل | -30 ~ +70 درجة مئوية (راجع "منحنى التخفيض") | |||||
| رطوبة التشغيل | 20 ~ 90٪ رطوبة نسبية غير متكثفة | ||||||
| درجة حرارة التخزين، الرطوبة | -40 ~ +85 درجة مئوية، 10 ~ 95٪ رطوبة نسبية غير متكثفة | ||||||
| معامل درجة الحرارة | ±0.03٪ / درجة مئوية (0 ~ 50 درجة مئوية) | ||||||
| الاهتزاز | 10 ~ 500 هرتز، 5G 10 دقائق / دورة، 60 دقيقة لكل منها على طول محاور X و Y و Z | ||||||
| فئة الجهد الزائد |
Ⅱ؛ الامتثال لـ BS EN/EN61558، BS EN/EN50178، BS EN/EN60664-1، BS EN/EN62477-1؛ ارتفاع يصل إلى 2000 متر |
||||||
|
السلامة و EMC(ملاحظة 8) معايير السلامة |
UL62368-1، TUV BS EN/EN62368-1، BS EN/EN60335-1، BS EN/EN61558-1/-2-16، CCC GB4943.1، BSMI CNS14336-1، EAC TP TC 004، AS/NZS 62368.1 (بواسطة CB)، KC K60950-1 (لـ LRS-75-12/24 فقط)، BIS IS13252 (الجزء 1): |
2010/IEC 60950-1: 2005 معتمد جهد التحمل |
|||||
| I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | مقاومة العزل | ||||||
| I/P-O/P، I/P-FG، O/P-FG:100M أوم / 500VDC / 25 درجة مئوية / 70٪ رطوبة نسبية | انبعاث EMC | ||||||
| الامتثال لـ BS EN/EN55032 (CISPR32) الفئة B، BS EN/EN55014، BS EN/EN61000-3-2,-3، GB/T 9254، BSMI CNS13438، EAC TP TC 020، KC KN32، KN35 (لـ LRS-75-12/24 فقط) | حصانة EMC | ||||||
| الامتثال لـ BS EN/EN61000-4-2,3,4,5,6,8,11، BS EN/EN61000EAC TP TC 020، KC Kn32، |
KN35 (لـ LRS-75-12/24 فقط) أخرى |
||||||
|
MTBF |
3334.3 ألف ساعة كحد أدنى. Telcordia SR-332 (Bellcore)؛ 667.2 ألف ساعة كحد أدنى. MIL-HDBK-217F (25 درجة مئوية) | الأبعاد | |||||
| 99*97*30 ملم (الطول*العرض*الارتفاع) | التعبئة | ||||||
| 0.25 كجم؛ 45 قطعة / 12.25 كجم / 0.77 قدم مكعب | ملاحظة | ||||||
| 1. يتم قياس جميع المعلمات التي لم يتم ذكرها خصيصًا عند مدخل 230 فولت تيار متردد، والحمل المقنن ودرجة حرارة محيطة تبلغ 25 درجة مئوية. |
2. يتم قياس التموج والضوضاء عند عرض نطاق ترددي يبلغ 20 ميجاهرتز باستخدام زوج سلكي ملتوي مقاس 12 بوصة ينتهي بمكثف متوازي 0.1uf و 47uf. 3. التسامح: يشمل التسامح في الإعداد وتنظيم الخط وتنظيم الحمل. |
||||||
| 4. يتم قياس تنظيم الخط من الخط المنخفض إلى الخط المرتفع عند الحمل المقنن. | |||||||
| 5. يتم قياس تنظيم الحمل من 0٪ إلى 100٪ من الحمل المقنن. | |||||||
| 6. يتم قياس طول وقت الإعداد عند بدء التشغيل البارد أولاً. قد يؤدي تشغيل/إيقاف تشغيل مصدر الطاقة بسرعة كبيرة إلى زيادة الإعداد | |||||||
| الوقت. | |||||||
| 7. هناك حاجة إلى تخفيض درجة الحرارة المحيطة بمقدار 5 درجات مئوية / 1000 متر لارتفاع التشغيل الذي يزيد عن 2000 متر (6500 قدم). | |||||||
| 8. يعتبر مصدر الطاقة مكونًا سيتم تثبيته في معدات نهائية. يتم تنفيذ جميع اختبارات EMC عن طريق | |||||||
| تركيب الوحدة على لوحة معدنية مقاس 360 مم * 360 مم بسمك 1 مم. يجب إعادة تأكيد المعدات النهائية بأنها لا تزال تلبي | |||||||
| توجيهات EMC. للحصول على إرشادات حول كيفية إجراء اختبارات EMC هذه، يرجى الرجوع إلى “اختبار EMI لمصادر طاقة المكونات.” | |||||||
| (كما هو متاح على http://www.meanwell.com) | |||||||
| ※ إخلاء مسؤولية المنتج: للحصول على معلومات مفصلة، يرجى الرجوع إلى https:// | |||||||
| www.meanwell.com/serviceDisclaimer.aspxالحلول | |||||||
