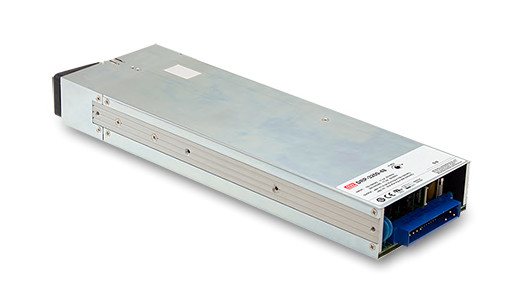

حسن جيدا DPR سلسلة 3200W DPR-3200-24 DPR-3200-48 DHP-1UT DBR-3200
القوة الكهربائية:
3200
سمات :
الحل الأمامي الكامل القابل للتثبيت على الرف: المقوم والشاحن
1U الانظار
يتوفر رف 19 بوصة
اِصطِلاحِيّ
| نموذج | DRP-3200-24 | DRP-3200-48 | |||
|
انتاج |
الجهد DC | 24 فولت | 48 فولت | ||
| التصنيف الحالي | 133 أ | 67 أ | |||
| النطاق الحالي | 0 ~ 133 أ | 0 ~ 67 أ | |||
| القوة المصنفة | 3192 واط | 3216 واط | |||
| تموج وضوضاء (حد أقصى)ملاحظة 2،3 | 300mVp ف | 480mVp ف | |||
| تعديل الجهد.نطاق | 23.5 ~ 30 فولت | 47.5 ~ 58.8 فولت | |||
| تحمل الجهد الكهربائيملاحظة 4 | ± 1.0٪ | ± 1.0٪ | |||
| لائحة الخط | ± 0.5٪ | ± 0.5٪ | |||
| تنظيم الحمل | ± 0.5٪ | ± 0.5٪ | |||
| الإعداد ، وقت الارتفاع | 1500 مللي ثانية ، 60 مللي ثانية / 230 فولت تيار متردد عند التحميل الكامل | ||||
| وقت الانتظار (نموذجي) | 16ms / 230VAC عند 75٪ تحميل 9ms / 230VAC عند التحميل الكامل | ||||
|
الإدخال |
الجهد االكهربى نطاق ملاحظة 5 | 90 ~ 264VAC 127 ~ 370VDC | |||
| نطاق الترددات | 47 ~ 63 هرتز | ||||
| عامل الطاقة (النوع) | 0.97 / 230VAC عند التحميل الكامل | ||||
| نجاعة (النوع) ملاحظة 6 | 93.5٪ | 94.5٪ | |||
| تيار متردد تيار (النوع) ملاحظة 5 | 17A / 230VAC | ||||
| INRUSH الحالي (نموذجي) | بداية باردة 55A / 230VAC | ||||
| التسرب الحالي | <1.5 مللي أمبير / 230 فولت تيار متردد | ||||
|
الحماية |
زيادة التحميل |
105 ~ 115٪ التصنيف الحالي | |||
| نوع الحماية: تحديد التيار المستمر ، إيقاف تشغيل الجهد O / P بعد 5 ثوانٍ.بعد انخفاض جهد O / P ، أعد التشغيل للاسترداد | |||||
|
زيادة الجهد |
31.5 ~ 37.5 فولت | 63 ~ 75 فولت | |||
| نوع الحماية: اغلاق جهد التيار الكهربائي ، إعادة التشغيل للتعافي | |||||
| فوق درجة الحرارة | قم بإيقاف تشغيل الجهد الكهربي ، واستعادته تلقائيًا بعد انخفاض درجة الحرارة | ||||
|
وظيفة |
خرج الجهد للبرمجة (PV) |
يُسمح بتعديل جهد الخرج حتى 50 ~ 125٪ من جهد الخرج الاسمي ، يرجى الرجوع إلى دليل الوظائف في الصفحات التالية | |||
| المستوى الحالي الثابت القابل للبرمجة (الكمبيوتر الشخصي) | يُسمح بتعديل مستوى التيار الثابت إلى 20 ~ 100٪ من التيار المقدر.يرجى الرجوع إلى دليل الوظائف في الصفحات التالية | ||||
| التحكم عن بعد في وضع الإيقاف | عن طريق إشارة كهربائية أو اتصال جاف التشغيل: قصير إيقاف التشغيل: مفتوح.يرجى الرجوع إلى دليل الوظائف في الصفحات التالية | ||||
| حاسة التحكم عن بعد | يعوض انخفاض الجهد على تحميل الأسلاك حتى 0.5 فولت.يرجى الرجوع إلى دليل الوظائف في الصفحات التالية | ||||
| الطاقة المساعدة | 5V @ 0.3A ، التسامح ± 10٪ ، تموج 150mVp-p ، 12V @ 0.8A ، التسامح ± 10٪ ، تموج 450mVp-p | ||||
| إشارة الإنذار | خرج إشارة TTL المعزول لـ T-Alarm و AC-OK و DC-OK.يرجى الرجوع إلى دليل الوظائف في الصفحات التالية | ||||
|
بيئة |
درجة حرارة العمل. | -30 ~ + 70 (راجع "منحنى Derating") | |||
| رطوبة العمل | 20 ~ 90٪ RH بدون تكاثف | ||||
| درجة التخزين ، الرطوبة | -40 ~ + 85، 10 ~ 95٪ RH بدون تكاثف | ||||
| مؤقت.معامل في الرياضيات او درجة | ± 0.03٪ / (0 ~ 50 ℃) | ||||
| اهتزاز | 10 ~ 500 هرتز ، 2 جرام 10 دقيقة / دورة ، 60 دقيقة.كل على طول محاور X ، Y ، Z | ||||
|
السلامة و EMC (الملاحظة 9) |
معايير السلامة | UL62368-1 ، CSA C22.2 رقم 62368-1 ، TUV BS EN / EN62368-1 ، EAC TP TC 004 معتمد | |||
| مقاومة الجهد | I / PO / P: 3KVAC I / P-FG: 2KVAC O / P-FG: 1.5KVAC | ||||
| مقاومة العزل | I / PO / P ، I / P-FG ، O / P-FG: 100M أوم / 500VDC / 25 ℃ / 70٪ رطوبة نسبية | ||||
|
انبعاث EMC |
معامل | اساسي | مستوى الاختبار / الملاحظة | ||
| أُجرِي | BS EN / EN55032 (CISPR32) | الصف ب | |||
| مشع | BS EN / EN55032 (CISPR32) | فئة أ | |||
| تيار متناسق | BS EN / EN61000-3-2 | ----- | |||
| وميض الجهد | BS EN / EN61000-3-3 | ----- | |||
|
مناعة EMC |
BS EN / EN55024 ، BS EN / EN61000-6-2 | ||||
| معامل | اساسي | مستوى الاختبار / الملاحظة | |||
| ESD | BS EN / EN61000-4-2 | المستوى 3 ، 8 كيلو فولت الهواء ؛المستوى 2 ، اتصال 4KV | |||
| مشع | BS EN / EN61000-4-3 | مستوى 3 | |||
| تحويل الأموال الإلكتروني / انفجار | BS EN / EN61000-4-4 | مستوى 3 | |||
| طفرة | BS EN / EN61000-6-2 | 2KV / Line-Line 4KV / Line-Earth | |||
| أُجرِي | BS EN / EN61000-4-6 | مستوى 3 | |||
| حقل مغناطيسي | BS EN / EN61000-4-8 | مستوى 4 | |||
| انخفاضات وانقطاعات الجهد | BS EN / EN61000-4-11 |
> 95٪ تراجع 0.5 فترات ، 30٪ تراجع 25 فترة ، > 95٪ انقطاع 250 فترة |
|||
|
الآخرين |
MTBF | 535.5 ألف ساعة دقيقةTelcordia SR-332 (بيلكور) ؛44.6 ألف ساعة دقيقةMIL-HDBK-217F (25 ℃) | |||
| البعد | 325 * 107 * 41 مم (L * W * H) | ||||
| التعبئة | 2.65 كجم ؛ 4 قطع / 11.6 كجم / 0.87 قدم مكعب | ||||
| ملاحظة |
1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند إدخال 230VAC والحمل المقدر و 25 درجة مئوية من درجة الحرارة المحيطة. 2. يتم قياس التموج والضوضاء عند 20 ميجا هرتز من عرض النطاق الترددي باستخدام سلك زوجي ملتوي 12 بوصة منتهي بمكثف متوازي 0.1 فائق التوهج و 47 فائق التوهج. 3. في ظل تطبيق الحمل المتغير أو التشغيل المتوازي ، قد يكون تموج جهد الخرج أعلى من المواصفات في حالة الحمل الخفيف.سيعود إلى مستوى التموج الطبيعي بمجرد أن يزيد حمل الإخراج عن 5٪. 4. التسامح: يشمل إعداد التسامح وتنظيم الخط وتنظيم الحمل. 5. قد تكون هناك حاجة ديراتينج تحت الفولتية منخفضة المدخلات.يرجى التحقق من منحنى خفض الخسارة لمزيد من التفاصيل. 6. يتم قياس الكفاءة عند 75٪ تحميل. 7. في حالة استخدام إشارة PV لضبط Vo ، في ظل ظروف تشغيل معينة ، فقد تتجاوز الضوضاء المموجة لـ Vo بشكل طفيف التصنيف المحدد في هذه المواصفات. 8. سيتم إيقاف الإخراج بعد أن يكون جهد O / P أقل من 80٪ من Vset لمدة 5 ثوانٍ ، وإعادة التشغيل للاسترداد. 9. يعتبر مصدر الطاقة أحد المكونات التي سيتم تثبيتها في الجهاز النهائي.تم تنفيذ جميع اختبارات التوافق الكهرومغناطيسي من خلال تركيب الوحدة على لوح معدني مقاس 600 مم * 900 مم بسماكة 1 مم.يجب إعادة تأكيد المعدات النهائية على أنها لا تزال تفي بتوجيهات EMC.للحصول على إرشادات حول كيفية إجراء اختبارات التوافق الكهرومغناطيسي هذه ، يرجى الرجوع إلى "اختبار EMI لمصادر طاقة المكونات."(كما هو متاح على http://www.meanwell.com) 10. خفض درجة الحرارة المحيطة 3.5 ℃ / 1000m مع الموديلات الخالية من المروحة و 5 ℃ / 1000m مع نماذج المراوح للتشغيل على ارتفاع أعلى من 2000m (6500ft}. ※ إخلاء المسؤولية عن المنتج: للحصول على معلومات مفصلة ، يرجى الرجوع إلىhttps://www.meanwell.com/service إخلاء المسؤولية.aspx |
||||
حلول
نحن نقدم حلولًا كاملة بما في ذلك مسح الموقع ، واقتراح خطة احترافية وفقًا لطلب العميل ، والدعم الفني ، وخدمة الصيانة لشركات الاتصالات داخل وخارج الصين.لدينا فريق كفء وشبكة من الشركاء الموثوق بهم حول العالم.
التعليمات :
1. كيف الجودة؟
ج: جميع المنتجات قبل الشحن عبارة عن سيناريوهات استخدام محاكاة وتحميل وتحميل كامل واختبار المشاركة الحالية لضمان جودة المنتج.
2. ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب ، ويمكن أيضًا القيام بذلك.الاختلاف الوحيد هو السعر والجدول الزمني.
3. هل يمكنك تقديم شركتك؟
ج: أنا فخور جدا.سأرسل لك وثيقة مقدمة الشركة لاحقًا لأعطيك مقدمة أكثر شمولاً ومباشرةً لمعلومات شركتنا.
4. ما هي مزايا شركتك؟
ج: جرد كافٍ ، وضمان التوريد للتجديد اللاحق للإمداد ، مرن يقدم وفقًا لاحتياجات العملاء المختلفة ، مع تقديم حلول مختلفة.
5. هل يمكنني إرسال عينات؟ أبلغني مع السعر؟
ج: يمكنك إرسال عينات ، تخضع العينات لفخر كبير ، ويجب أن تتحمل الشحن.
6. كيف تتعامل شركتك مع مشكلة الجودة؟
ج: تقوم شركتنا بهذه الصناعة منذ ما يقرب من 10 سنوات.لديها بالفعل سمعة معينة.سنقوم بتحليلها بعناية.إذا كانت هذه مشكلة الجودة لدينا بالفعل ، يمكنك أن تطمئن إلى أنها ستقوم بأشياء وفقًا لاتفاقية العقد ولن تسمح لك أبدًا بأي شيء بعد القلق ، فسيكون فريق الخدمة لدينا سعيدًا بخدمتك.
7 دبليوقبعة أبوهل الجودة؟
ج: أصلي 100٪ مع عبوة جديدة.سنختبر كل عنصر قبل نشره للتأكد من أن كل عنصر بجودة جيدة.
8 حكم عدد الشهور للضمان؟
ج: ضمان الجودة لمدة سنة واحدة
9كيف يتم التعامل مع أي سلع ذات جودة رديئة؟
ج: يمكن إرسال البضائع عن طريق رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
