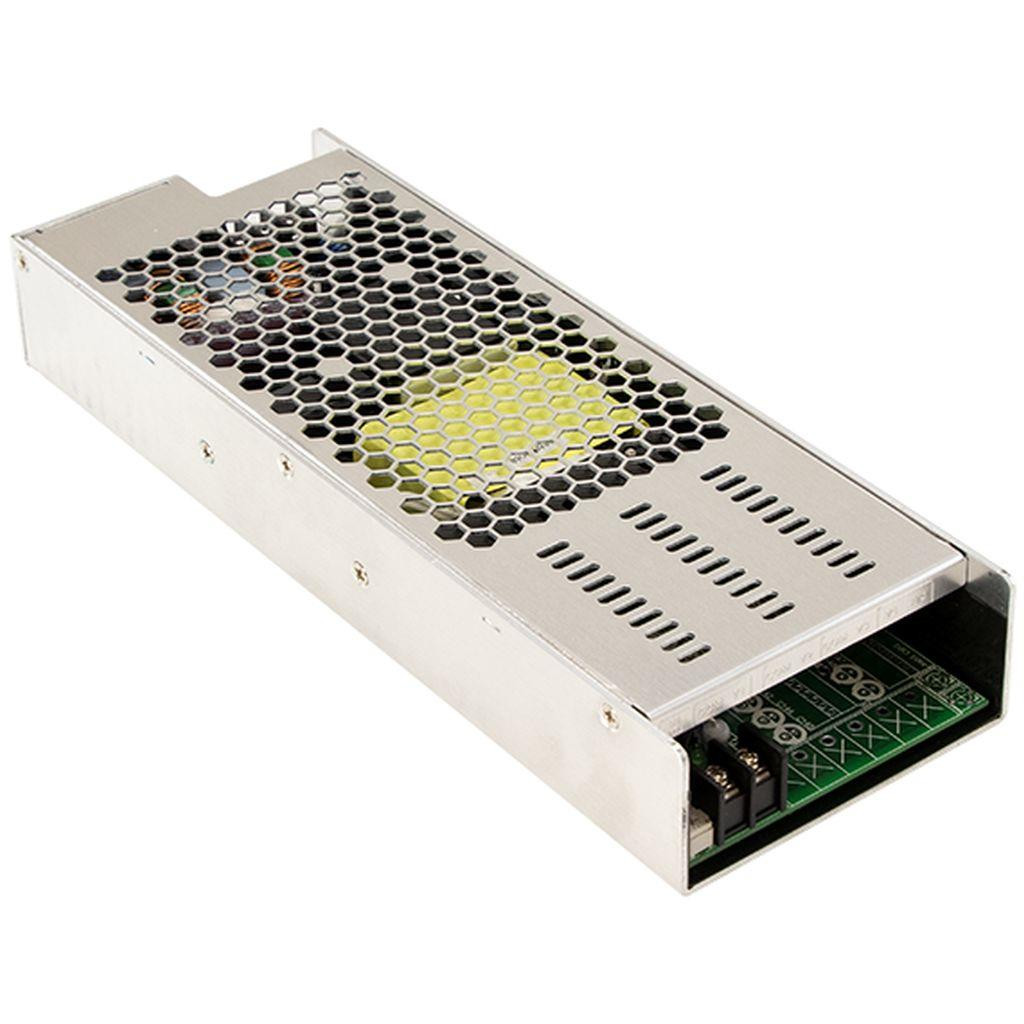

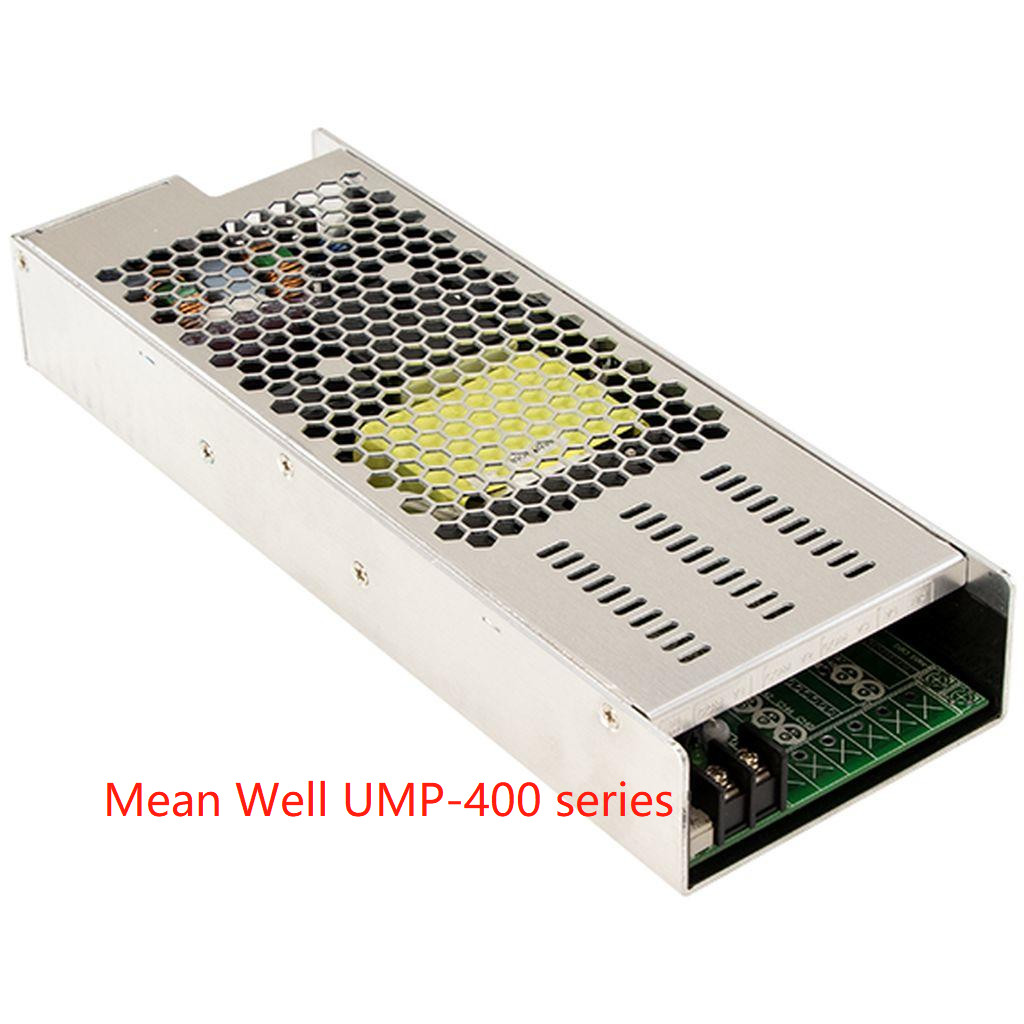

وحدة مقوم التيار الكهربائي من سلسلة Mean Well UMP UMP-400 UMP-400-24 UMP-400-48
تصميم بدون مروحة، 1U
تصميم معياري، مع بطاقات وحدة DC-DC (موديلات سلسلة NID35/65/100)
يمكن استخدامه كوحدة تزويد طاقة واحدة
نطاقات درجة حرارة تشغيل واسعة من -30 ~ +70 درجة مئوية
تلبية متطلبات OVC III
تلبية متطلبات العزل 2x MOPP، مثالية للمعدات الطبية المصنفة BF
التقنية
| الموديل | UMP-400-24 | UMP-400-48 | ||||
|
خرج واحد (الموديل القياسي) |
جهد التيار المستمر | 24 فولت | 48 فولت | |||
| التيار المقنن | 16.7 أمبير | 8.3 أمبير | ||||
| طاقة الخرج المقننة | 400 واط كحد أقصى. | |||||
| نطاق تعديل الجهد | 22.8 ~ 25.2 فولت | 45.6 ~ 50.4 فولت | ||||
| التموج والضوضاء (كحد أقصى)ملاحظة 2 | 240mVp-p | 360mVp-p | ||||
| تسامح الجهدملاحظة 3 | ±1.0% | ±1.0% | ||||
| تنظيم الخط | ±0.5% | ±0.5% | ||||
| تنظيم الحمل | ±1.0% | ±1.0% | ||||
| وقت الإعداد والارتفاع | 1000 مللي ثانية، 50 مللي ثانية/230 فولت تيار متردد؛ 2000 مللي ثانية، 50 مللي ثانية/115 فولت تيار متردد | |||||
| وقت التوقف (نموذجي) | 12 مللي ثانية عند 230 فولت تيار متردد؛ 12 مللي ثانية عند 115 فولت تيار متردد | |||||
|
خرج متعدد (الموديل الاختياري) |
جهد التيار المستمر | خرج CH1 24 فولت أو 48 فولت + وحدات NID DC لـ CH2,3,4 | ||||
| إجمالي طاقة الخرج | يمكن أن تكون طاقة خرج CH2,3,4 مرنة اعتمادًا على اختيار NID. يجب ألا تتجاوز الطاقة المجمعة على جميع القنوات 400 واط | |||||
|
الإدخال |
الجهدالنطاق ملاحظة 4 | 90 ~ 264 فولت تيار متردد 127 ~ 370 فولت تيار مستمر | ||||
| نطاق التردد | 47 ~ 63 هرتز | |||||
| معامل القدرة | PF>0.95/230VAC PF>0.98/115VAC عند الحمل الكامل | |||||
| الكفاءة (نموذجي) ملاحظة 5 | 88.5%، حمل كامل للحالة مع كل نوع من الوحدات عند الجهد الاسمي | |||||
| تيار التيار المتردد | 2.5 أمبير/230 فولت تيار متردد 4.7 أمبير/115 فولت تيار متردد | |||||
| تيار الاندفاع | 40 أمبير/230 فولت تيار متردد 25 أمبير/115 فولت تيار متردد | |||||
| تيار التسرب | تيار تسرب الأرض<300uA > | |||||
|
الحماية |
الحمل الزائد | 105 ~ 135% من طاقة الخرج المقننة | ||||
| نوع الحماية CH1: حماية تحديد التيار المستمر (إذا استمر قصر الدائرة لفترة طويلة، فسيتم تشغيل إجراء OTP)، CH2,CH3,CH4: حماية وضع Hiccup | ||||||
| الجهد الزائد | 26.4 ~ 31.2 فولت | 52.8 ~ 62.4 فولت | ||||
| نوع الحماية: إيقاف تشغيل جهد الخرج، وإعادة التشغيل للاستعادة | ||||||
| درجة الحرارة الزائدة | إيقاف تشغيل جهد الخرج، وإعادة التشغيل للاستعادة | |||||
|
البيئة |
درجة حرارة التشغيل | -30 ~ +70 درجة مئوية (راجع "منحنى التخفيض") | ||||
| رطوبة التشغيل | 20 ~ 90% رطوبة نسبية غير متكثفة | |||||
| درجة حرارة التخزين | -40 ~ +85 درجة مئوية | |||||
| معامل درجة الحرارة | ±0.03% / درجة مئوية (0 ~ 50 درجة مئوية) | |||||
| الاهتزاز | 10~500 هرتز، 2G 10 دقائق/دورة واحدة، 60 دقيقة لكل محور X و Y و Z | |||||
| الارتفاع التشغيليملاحظة 6 | 5000 متر / OVCⅠ | |||||
| فئة الجهد الزائد | Ⅱ؛ وفقًا لـ IEC62368-1؛ ارتفاع يصل إلى 2000 متر | |||||
|
السلامة و EMC (ملاحظة 7) |
معايير السلامة | EAC TP TC 004؛ UL62368-1، ختم Dekra BS EN/EN62368-1 معتمد؛ تصميم يشير إلى ANSI/AAMI ES60601-1، TUV BS EN/EN60601-1، IEC 60601-1 (الإصدار الثالث) | ||||
| مستوى العزل | الأساسي - الثانوي: 2x MOPP، الأساسي - الأرض: 1x MOPP | |||||
| جهد التحمل | I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC | |||||
| مقاومة العزل | I/P-O/P, I/P-FG, O/P-FG: 100M أوم / 500VDC / 25 درجة مئوية / 70% رطوبة نسبية | |||||
|
انبعاثات EMC |
المعلمة | المعيار | مستوى الاختبار / الملاحظة | |||
| موصل | BS EN/EN55032 (CISPR32) / تصميم يشير إلى BS EN/EN55011 (CISPR11) | الفئة ب | ||||
| مشع | BS EN/EN55032 (CISPR32) / تصميم يشير إلى BS EN/EN55011 (CISPR11) | الفئة ب | ||||
| التيار التوافقي | BS EN/EN61000-3-2 | الفئة أ | ||||
| وميض الجهد | BS EN/EN61000-3-3 | ----- | ||||
|
حصانة EMC |
BS EN/EN55035؛ تصميم يشير إلى BS EN/EN60601-1-2 | |||||
| المعلمة | المعيار | مستوى الاختبار / الملاحظة | ||||
| ESD | BS EN/EN61000-4-2 | المستوى 4، 8KV هواء؛ المستوى 4، 4KV تلامس | ||||
| مجال الترددات الراديوية | BS EN/EN61000-4-3 | المستوى 3، 3 فولت/م | ||||
| EFT/ انفجار | BS EN/EN61000-4-4 | المستوى 3، 1KV | ||||
| الاندفاع | BS EN/EN61000-4-5 | المستوى 4، 2KV/خط-FG؛ 1KV/خط-خط | ||||
| موصل | BS EN/EN61000-4-6 | المستوى 2، 3 فولت | ||||
| المجال المغناطيسي | BS EN/EN61000-4-8 | المستوى 1، 1 أمبير/م | ||||
| انخفاضات الجهد والانقطاعات | BS EN/EN61000-4-11 |
100% انخفاض 1 فترة، 30% انخفاض 25 فترة، 100% انقطاعات 250 فترة |
||||
|
أخرى |
MTBF | 1428.4K ساعة كحد أدنى. Telcordia SR-332 (Bellcore)؛ 187.3K ساعة كحد أدنى. MIL-HDBK-217F (25 درجة مئوية) | ||||
| الأبعاد | 250*89*37 ملم (الطول*العرض*الارتفاع) | |||||
| التعبئة | 0.88 كجم؛ 14 قطعة/13 كجم/0.89 قدم مكعب | |||||
|
موتهـ |
1. يتم قياس جميع المعلمات التي لم يتم ذكرها على وجه التحديد عند إدخال 230 فولت تيار متردد، والحمل المقنن، ودرجة حرارة محيطة تبلغ 25 درجة مئوية. 2. يتم قياس التموج والضوضاء عند عرض نطاق ترددي يبلغ 20 ميجاهرتز باستخدام زوج سلكي ملتوي مقاس 12 بوصة ينتهي بمكثف متوازي 0.1 ميكرو فاراد و 47 ميكرو فاراد. 3. التسامح: يشمل تسامح الإعداد، وتنظيم الخط، وتنظيم الحمل. 4. قد تكون هناك حاجة إلى تخفيض التصنيف في ظل انخفاض جهود الإدخال. يرجى التحقق من منحنى التخفيض للحصول على مزيد من التفاصيل. 5. تتغير الكفاءة عن طريق تثبيت وحدات إخراج مختلفة. 6. انخفاض درجة الحرارة المحيطة بمقدار 3.5 درجة مئوية/1000 متر مع الموديلات التي لا تحتوي على مروحة وبمقدار 5 درجات مئوية/1000 متر مع موديلات المروحة للارتفاع التشغيلي الذي يزيد عن 2000 متر (6500 قدم). 7. تعتبر وحدة تزويد الطاقة مكونًا سيتم تثبيته في جهاز نهائي. يتم تنفيذ جميع اختبارات EMC عن طريق تركيب الوحدة على لوحة معدنية مقاس 450 ملم * 450 ملم بسمك 3 ملم. يجب إعادة تأكيد الجهاز النهائي أنه لا يزال يفي بـ توجيهات EMC. للحصول على إرشادات حول كيفية إجراء اختبارات EMC هذه، يرجى الرجوع إلى "اختبار EMI لوحدات تزويد الطاقة للمكونات." (كما هو متاح على http://www.meanwell.com) • إخلاء مسؤولية المنتج: للحصول على معلومات مفصلة، يرجى الرجوع إلى https://www.meanwell.com/serviceDisclaimer.aspx |
|||||
