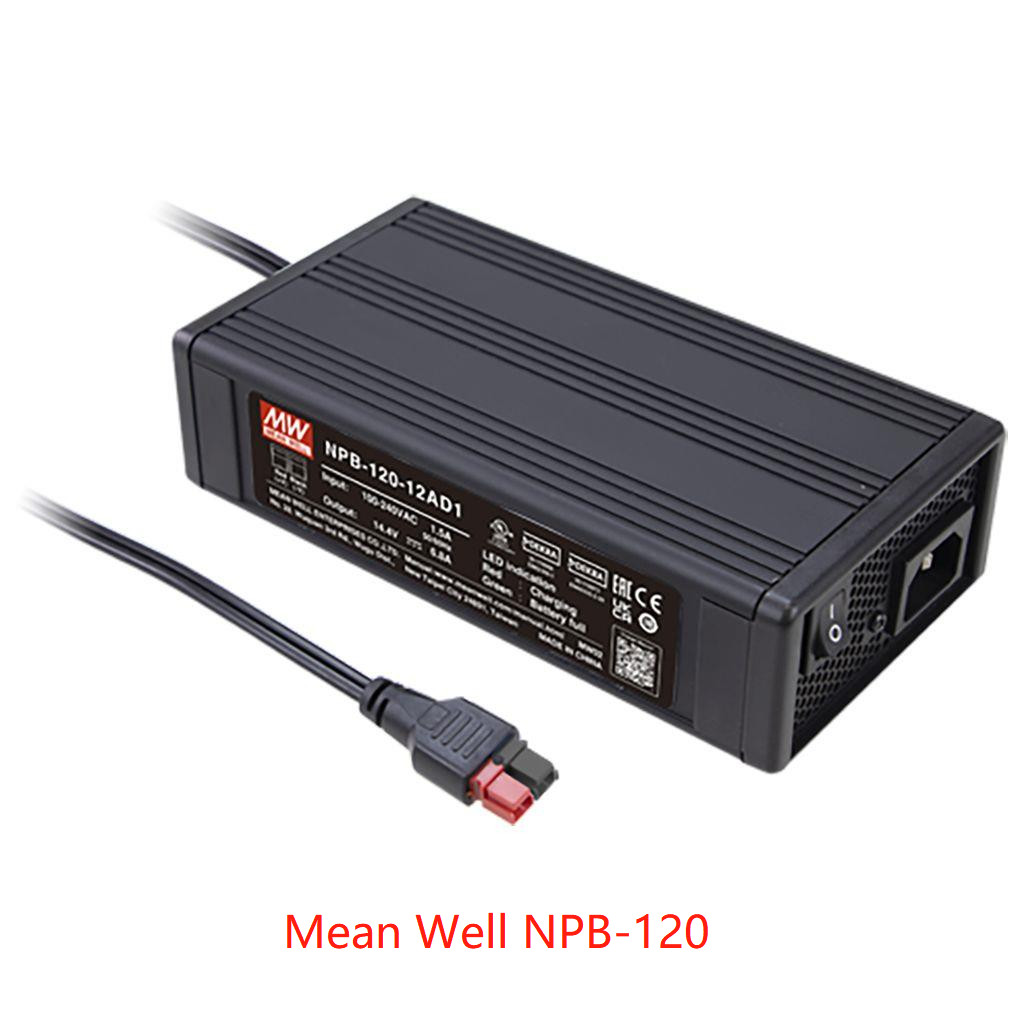

شاحن صندوق معدني محمول نوع جيد NPB-120-12 NPB-120-24 NPB-120-48
نماذج جديدة:
NPB-120/NPB-240/NPB-360
الموديلات القديمة:
PA-120/PB-120
نوع قياسي شاحن واسع النطاق موثوق به للغاية
حاوية معدنية لتبديد الحرارة بشكل أفضل ، مما يؤدي إلى انخفاض درجة حرارة اللمس
تعديل سهل ومرن:
‧ جهد الشحن قابل للتعديل من خلال اللوحة الأمامية (10.5 ~ 15.2 فولت ، 21 ~ 30.4 فولت ، 42 ~ 60.8 فولت)
تيار الشحن القابل للتعديل من خلال اللوحة (50 ~ 100٪ من التيار المقنن)
‧ يمكن تحديد مرحلتين أو ثلاث مراحل بواسطة DIP SW على اللوحة الأمامية
الحماية: ماس كهربائى ، جهد زائد ، درجة حرارة زائدة ، قطبية عكسية للبطارية
يتوافق مع الشهادات المزدوجة UL / EN62368-1 و IEC60335-1 / 2-29
مقابس إخراج متعددة للتيار المستمر قابلة للتحديد: أندرسون ، كتلة طرفية و 4 دبوس طاقة
اِصطِلاحِيّ
| نموذج | NPB-120-12 | NPB-120-24 | NPB-120-48 | ||
| = XLR، AD1، تيرا بايت | |||||
|
انتاج |
زيادة جهد الشحن (Vboost) (افتراضي) | 14.4 فولت | 28.8 فولت | 57.6 فولت | |
| الجهد العائم للشحن (Vfloat) (افتراضي) | 13.8 فولت | 27.6 فولت | 55.2 فولت | ||
| الجهد االكهربى قابل للتعديل نطاق | 10.5 ~ 15.2 فولت | 21 ~ 30.4 فولت | 42 ~ 60.8 فولت | ||
| الإخراج الحالي (النوع)ملاحظة 5 | 6.8 أ | 4 ا | 2 أ | ||
| النطاق الحالي القابل للتعديل | 50٪ ~ 100٪ | ||||
| الأعلى. قوة ملاحظة 3 | 103.4 واط | 121.6 واط | 121.6 واط | ||
| يوصى ببطاريةالسعة (AMP HOURS)ملاحظة 4 | 20 ~ 90AH | 15 ~ 50 ه | 7 ~ 25 ه | ||
|
الإدخال |
الجهد االكهربىنطاق ملاحظة 5 | 90 ~ 264VAC 127 ~ 370VDC | |||
| نطاق الترددات | 47 ~ 63 هرتز | ||||
| عامل الطاقة (النوع) | PF> 0.98 / 115VAC ، PF> 0.92 / 230VAC @ 12V ، PF> 0.93/230VAC@24/48V عند التحميل الكامل | ||||
|
الكفاءة (النوع) |
XLR | 86.5٪ | 89٪ | 90.5٪ | |
| AD1 | 86.5٪ | 89٪ | 90.5٪ | ||
| السل | 87٪ | 89.5٪ | 90.5٪ | ||
| التيار المتردد (نموذجي) | 1.5 أمبير / 115 فولت تيار متردد 0.8 أمبير / 230 فولت تيار متردد | ||||
| INRUSH الحالي (نموذجي) | يبدأ على البارد بجهد 55 أمبير عند 230 فولت تيار متردد | ||||
|
الحماية |
قصيرة دائرة كهربائية ملاحظة 6 | نوع الحماية: الحد الحالي المستمر ، سيتم إيقاف تشغيل الشاحن بعد 5 ثوانٍ ، وإعادة التشغيل للاسترداد | |||
| زيادة الجهد | 16 ~ 20 فولت | 32 ~ 40 فولت | 64 ~ 75 فولت | ||
| نوع الحماية: إيقاف التشغيل وإيقاف الجهد الكهربائي ، وإعادة التشغيل للاسترداد | |||||
| عكس القطبية | بواسطة فتيل داخلي مفتوح | ||||
| فوق درجة الحرارة | وضع الفواق ، يتعافى تلقائيًا بعد انخفاض درجة الحرارة | ||||
| وظيفة | منحنى الشحن | 2 أو 3 مراحل قابلة للتعديل بواسطة DIP SW | |||
|
بيئة |
درجة حرارة العمل. | -30 ~ + 70 (راجع "منحنى Derating") | |||
| رطوبة العمل | 20 ~ 95٪ RH بدون تكاثف | ||||
| درجة التخزين ، الرطوبة | -40 ~ + 85، 10 ~ 95٪ RH بدون تكاثف | ||||
| مؤقت.معامل في الرياضيات او درجة | ± 0.05٪ / (0 ~ 45 ℃) | ||||
| اهتزاز | 10 ~ 500 هرتز ، 2 جرام 10 دقيقة / دورة ، 60 دقيقة.كل على طول محاور X ، Y ، Z | ||||
|
السلامة و EMC (الملاحظة 7) |
معايير السلامة |
CB IEC62368-1 ، IEC60335-1 / 2-29 ، Dekra BS EN / EN62368-1 ، BS EN / EN60335-1 / 2-29 ، UL62368-1 ، AS / NZS60335-1 / 2-29 ، تمت الموافقة على EAC TP TC 004 |
|||
| مقاومة الجهد | I / PO / P: 3KVAC I / P-FG: 2KVAC O / P-FG: 0.5KVAC | ||||
| مقاومة العزل | I / PO / P ، I / P-FG ، O / P-FG: 100M أوم / 500VDC / 25 ℃ / 70٪ رطوبة نسبية | ||||
|
انبعاث EMC |
معامل | اساسي | مستوى الاختبار / الملاحظة | ||
| أُجرِي | BS EN / EN55032 (CISPR32) ، BS EN / EN55014-1 | الصف ب | |||
| مشع | BS EN / EN55032 (CISPR32) ، BS EN / EN55014-1 | الصف ب | |||
| تيار متناسق | BS EN / EN61000-3-2 | فئة أ | |||
| وميض الجهد | BS EN / EN61000-3-3 | ----- | |||
|
مناعة EMC |
BS EN / EN55014-2 ، BS EN / EN55024 ، BS EN / EN55035 | ||||
| معامل | اساسي | مستوى الاختبار / الملاحظة | |||
| ESD | BS EN / EN61000-4-2 | المستوى 3 ، 8 كيلو فولت الهواء ؛المستوى 2 ، اتصال 4KV | |||
| مشع | BS EN / EN61000-4-3 | المستوى 2 ، 3 فولت / م | |||
| تحويل الأموال الإلكتروني / انفجار | BS EN / EN61000-4-4 | المستوى 2 ، 1 كيلو فولت | |||
| طفرة | BS EN / EN61000-4-5 | المستوى 2 ، 1KV / Line-Line ، المستوى 3 ، 2KV / Line-Earth | |||
| أُجرِي | BS EN / EN61000-4-6 | المستوى 2 ، 3Vrms | |||
| حقل مغناطيسي | BS EN / EN61000-4-8 | المستوى 1 ، 1 أ / م | |||
| انخفاضات وانقطاعات الجهد | BS EN / EN61000-4-11 |
> 95٪ تراجع 0.5 فترات ، 30٪ تراجع 25 فترة ، > 95٪ انقطاع 250 فترة |
|||
|
الآخرين |
MTBF | 1895.4 ألف ساعة دقيقةTelcordia TR / SR-332 (بيلكور) ؛225.8 ألف ساعة دقيقةMIL-HDBK-217F (25 ℃) | |||
| البعد | 182.7 * 96 * 49 ملم (الطول * العرض * الارتفاع) | ||||
| التعبئة | 1.3 كجم10 قطعة / 14 كجم / 1.13 قدم مكعب | ||||
|
ملاحظة |
1. قد يلزم تعديل مواصفات الشاحن لمواصفات مختلفة للبطارية.يرجى الاتصال ببائع البطارية و MEAN WELL للحصول على التفاصيل. 2. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند إدخال 230VAC والحمل المقدر و 25 درجة مئوية من درجة الحرارة المحيطة. 3. الرجوع إلى منحنى الانحراف. 4. هذا هو النطاق المقترح ل MEAN WELL.يرجى استشارة الشركة المصنعة للبطارية للحصول على اقتراحاتهم حول الحد الأقصى لتيار الشحن. 5. قد تكون هناك حاجة ديراتينج تحت الفولتية منخفضة المدخلات.يرجى التحقق من منحنى خفض الخسارة لمزيد من التفاصيل. 6. يتم تحديد آلية الحماية هذه في حالة حدوث ماس كهربائي بعد تشغيل الشاحن. 7. يعتبر الشاحن أحد المكونات التي سيتم تركيبها في الجهاز النهائي.يجب إعادة تأكيد المعدات النهائية على أنها لا تزال تتوافق مع التوافق الكهرومغناطيسي التوجيهات.للحصول على إرشادات حول كيفية إجراء اختبارات التوافق الكهرومغناطيسي هذه ، يرجى الرجوع إلى "اختبار EMI لمصادر طاقة المكونات." (كما هو متاح على http://www.meanwell.com) ※ إخلاء المسؤولية عن المنتج: للحصول على معلومات مفصلة ، يرجى الرجوع إلى https: //www.meanwell.com/serviceDisclaimer.aspx |
||||
