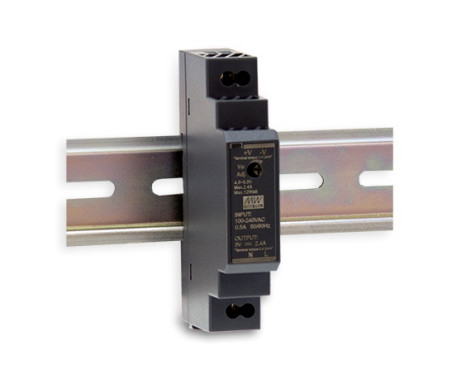

سلسلة Mean Well HDR HDR-15 HDR-30 HDR-60 HDR-100
يعني جيدا نوع شاحن الضميمة المعدنية المحمولةNPB-120-12 NPB-120-24NPB-120-48
نموذج
نماذج جديدة:
NPB-120/NPB-240/NPB-360
الموديلات القديمة:
PA-120/PB-120
نوع قياسي شاحن واسع النطاق موثوق به للغاية
حاوية معدنية لتبديد الحرارة بشكل أفضل ، مما يؤدي إلى انخفاض درجة حرارة اللمس
تعديل سهل ومرن:
‧ جهد الشحن قابل للتعديل من خلال اللوحة الأمامية (10.5 ~ 15.2 فولت ، 21 ~ 30.4 فولت ، 42 ~ 60.8 فولت)
تيار الشحن القابل للتعديل من خلال اللوحة (50 ~ 100٪ من التيار المقنن)
‧ يمكن تحديد مرحلتين أو ثلاث مراحل بواسطة DIP SW على اللوحة الأمامية
الحماية: ماس كهربائى ، جهد زائد ، درجة حرارة زائدة ، قطبية عكسية للبطارية
يتوافق مع الشهادات المزدوجة UL / EN62368-1 و IEC60335-1 / 2-29
مقابس إخراج متعددة للتيار المستمر قابلة للتحديد: أندرسون ، كتلة طرفية و 4 دبوس طاقة
اِصطِلاحِيّ
| نموذج | HDR-15-5 | HDR-15-12 | HDR-15-15 | HDR-15-24 | HDR-15-48 | |||
|
انتاج |
الجهد DC | 5 فولت | 12 فولت | 15 فولت | 24 فولت | 48 فولت | ||
| التصنيف الحالي | 2.4 أ | 1.25 أ | 1 أ | 0.63 أ | 0.32 أ | |||
| النطاق الحالي | 0 ~ 2.4 أمبير | 0 ~ 1.25 أمبير | 0 ~ 1 أ | 0 ~ 0.63 أمبير | 0 ~ 0.32 أمبير | |||
| القوة المصنفة | 12 واط | 15 واط | 15 واط | 15.2 واط | 15.4 واط | |||
| تموج وضوضاء (حد أقصى)ملاحظة 2 | 80mVp ف | 120mVp ف | 120mVp ف | 150mVp ف | 240mVp ف | |||
| تعديل الجهد.نطاق | 4.5 ~ 5.5 فولت | 10.8 ~ 13.8 فولت | 13.5 ~ 18 فولت | 21.6 ~ 29 فولت | 43.2 ~ 55.2 فولت | |||
| تحمل الجهد الكهربائيملاحظة 3 | ± 2.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | |||
| لائحة الخط | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | |||
| تنظيم الحمل | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | |||
| الإعداد ، وقت الارتفاع | 2000ms ، 80ms / 230VAC 2000ms ، 80ms / 115VAC عند التحميل الكامل | |||||||
| وقت الانتظار (نموذجي) | 30ms / 230VAC 12ms / 115VAC عند التحميل الكامل | |||||||
|
الإدخال |
مجال الجهد الكهربائي | 85 ~ 264VAC (277VAC تشغيلي) 120 ~ 370VDC (390VDC قيد التشغيل) | ||||||
| نطاق الترددات | 47 ~ 63 هرتز | |||||||
| الكفاءة (النوع) | 80٪ | 85٪ | 85.5٪ | 86٪ | 87٪ | |||
| التيار المتردد (نموذجي) | 0.5A / 115VAC 0.25A / 230VAC | |||||||
| INRUSH الحالي (نموذجي) | بداية باردة 25A / 115VAC 45A / 230VAC | |||||||
|
الحماية |
زيادة التحميل |
110 ~ 145٪ انتاج الطاقة المقدرة | ||||||
|
وضع الفواق عندما يكون جهد الخرج <50٪ ، يتعافى تلقائيًا بعد إزالة حالة الخطأ الحد الحالي الثابت في حدود 50٪ ~ 100٪ من جهد الخرج المقنن ، يتعافى تلقائيًا بعد إزالة حالة الخطأ |
||||||||
| زيادة الجهد | 5.75 ~ 6.75 فولت | 14.2 ~ 16.2 فولت | 18.8 ~ 22.5 فولت | 30 ~ 36 فولت | 56.5 ~ 64.8 فولت | |||
| نوع الحماية: اغلاق o / p الجهد ، لقط بواسطة الصمام الثنائي زينر | ||||||||
|
بيئة |
درجة حرارة العمل. | -30 ~ + 70 (راجع "منحنى Derating") | ||||||
| رطوبة العمل | 20 ~ 90٪ RH بدون تكاثف | |||||||
| درجة التخزين ، الرطوبة | -40 ~ + 85، 10 ~ 95٪ RH بدون تكاثف | |||||||
| مؤقت.معامل في الرياضيات او درجة | ± 0.03٪ / (0 ~ 50 ℃) RH بدون تكاثف | |||||||
| اهتزاز | 10 ~ 500 هرتز ، 2 جرام 10 دقيقة / دورة ، فترة 60 دقيقة.كل على طول محاور X ، Y ، Z ؛التركيب: الامتثال لـ IEC60068-2-6 | |||||||
| ارتفاع التشغيل | 2000 متر | |||||||
| فئة الجهد الزائد | Ⅲ ؛وفقًا لـ EN61558 و EN50178 و EN60664-1 و EN62477-1 ؛يصل ارتفاعه إلى 2000 متر | |||||||
|
السلامة و EMC (الملاحظة 4) |
معايير السلامة |
UL62368-1 ، UL508 ، TUV BS EN / EN61558-2-16 ، BS EN / EN61558-1 ، IEC62368-1 ، EAC TP TC 004 ، BSMI CNS14336-1 معتمد ؛ يشير التصميم إلى TUV BS EN / EN62368-1 |
||||||
| مقاومة الجهد | I / PO / P: 4KVAC | |||||||
| مقاومة العزل | I / PO / P: 100M أوم / 500VDC / 25/70٪ ر | |||||||
|
انبعاث EMC |
معامل | اساسي | مستوى الاختبار / الملاحظة | |||||
| أُجرِي | BS EN / EN55032 (CISPR32) ، CNS13438 | الصف ب | ||||||
| مشع | BS EN / EN55032 (CISPR32) ، CNS13438 | الصف ب | ||||||
| تيار متناسق | BS EN / EN61000-3-2 | فئة أ | ||||||
| وميض الجهد | BS EN / EN61000-3-3 | ------- | ||||||
|
مناعة EMC |
BS EN / EN55024 ، BS EN / EN55035 ، BS EN / EN61000-6-2 ، BS EN / EN61204-3 | |||||||
| معامل | اساسي | مستوى الاختبار / الملاحظة | ||||||
| ESD | BS EN / EN61000-4-2 | المستوى 3 ، 8 كيلو فولت الهواء ؛المستوى 2 ، اتصال 4KV ، المعايير أ | ||||||
| القابلية للإشعاع | BS EN / EN61000-4-3 | المستوى 3 ، المعايير أ | ||||||
| تحويل الأموال الإلكتروني / Burest | BS EN / EN61000-4-4 | المستوى 3 ، المعايير أ | ||||||
| طفرة | BS EN / EN61000-4-5 | المستوى 4،2KV / LN ، المعايير أ | ||||||
| أُجرِي | BS EN / EN61000-4-6 | المستوى 3 ، المعايير أ | ||||||
| حقل مغناطيسي | BS EN / EN61000-4-8 | المستوى 4 ، المعايير أ | ||||||
| انخفاضات وانقطاعات الجهد | BS EN / EN61000-4-11 |
＞ 95٪ تراجع 0.5 فترات ، 30٪ تراجع 25 فترة ، ＞ 95٪ انقطاع 250 فترة |
||||||
|
الآخرين |
MTBF | 3724.3 ألف ساعة دقيقةTelcordia SR-332 (بيلكور) ؛1166.1 ألف ساعة دقيقةMIL-HDBK-217F (25 ℃) | ||||||
| البعد | 17.5 * 90 * 54.5 ملم (عرض * ارتفاع * عمق) | |||||||
| التعبئة | 78 جرام ؛ 160 قطعة / 13.5 كجم / 1.14 قدم مكعب | |||||||
حلول
نحن نقدم حلولًا كاملة بما في ذلك مسح الموقع ، واقتراح خطة احترافية وفقًا لطلب العميل ، والدعم الفني ، وخدمة الصيانة لشركات الاتصالات داخل وخارج الصين.لدينا فريق كفء وشبكة من الشركاء الموثوق بهم حول العالم.
التعليمات :
1. كيف الجودة؟
ج: جميع المنتجات قبل الشحن عبارة عن سيناريوهات استخدام محاكاة وتحميل وتحميل كامل واختبار المشاركة الحالية لضمان جودة المنتج.
2. ما هو الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب ، ويمكن أيضًا القيام بذلك.الاختلاف الوحيد هو السعر والجدول الزمني.
3. هل يمكنك تقديم شركتك؟
ج: أنا فخور جدا.سأرسل لك وثيقة مقدمة الشركة لاحقًا لأعطيك مقدمة أكثر شمولاً ومباشرةً لمعلومات شركتنا.
4. ما هي مزايا شركتك؟
ج: جرد كافٍ ، وضمان التوريد للتجديد اللاحق للإمداد ، مرن يقدم وفقًا لاحتياجات العملاء المختلفة ، مع تقديم حلول مختلفة.
5. هل يمكنني إرسال عينات؟ أبلغني مع السعر؟
ج: يمكنك إرسال عينات ، تخضع العينات لفخر كبير ، ويجب أن تتحمل الشحن.
6. كيف تتعامل شركتك مع مشكلة الجودة؟
ج: تقوم شركتنا بهذه الصناعة منذ ما يقرب من 10 سنوات.لديها بالفعل سمعة معينة.سنقوم بتحليلها بعناية.إذا كانت هذه مشكلة الجودة لدينا بالفعل ، يمكنك أن تطمئن إلى أنها ستقوم بأشياء وفقًا لاتفاقية العقد ولن تسمح لك أبدًا بأي شيء بعد القلق ، فسيكون فريق الخدمة لدينا سعيدًا بخدمتك.
7 دبليوقبعة أبوهل الجودة؟
ج: أصلي 100٪ مع عبوة جديدة.سنختبر كل عنصر قبل نشره للتأكد من أن كل عنصر بجودة جيدة.
8 حكم عدد الشهور للضمان؟
ج: ضمان الجودة لمدة سنة واحدة
9كيف يتم التعامل مع أي سلع ذات جودة رديئة؟
ج: يمكن إرسال البضائع عن طريق رسوم البريد الخاصة بنا لأي منتجات ذات جودة سيئة خلال فترة الضمان.
