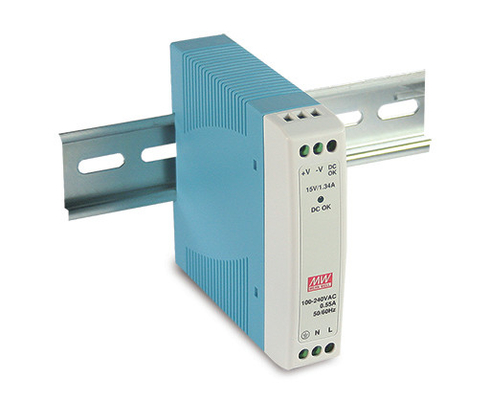

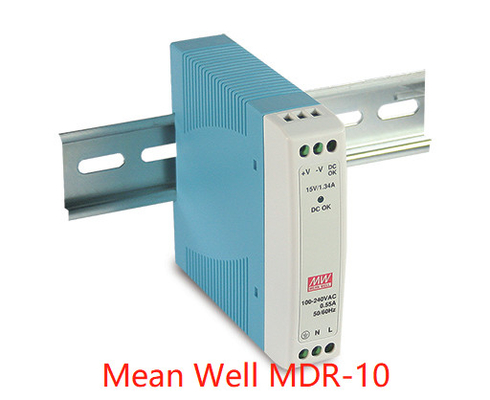

حسن الحظ العلامة التجارية MDR-10-5 DIN RAIL MDR-20 MDR-40 MDR-60 MDR-100
حسن النية MDR-10-5 DIN RAIL MDR-20 MDR-40 MDR-60 MDR-100
حافظة بلاستيكية ، فائقة النحافة
1∅ ، إدخال كامل النطاق
لا يوجد استهلاك طاقة تحميل <0.75W ~ 1W
قم بالتجميع على السكك الحديدية الصناعية TS-35 / 7.5 أو 15
المدمج في وظيفة PFC النشطة
الفئة الأولى ، القسم 2 ، المواقع الخطرة T4 (MDR-40/60)
اِصطِلاحِيّ
| نموذج | MDR-10-5 | MDR-10-12 | MDR-10-15 | MDR-10-24 | |
|
انتاج |
الجهد DC | 5 فولت | 12 فولت | 15 فولت | 24 فولت |
| التصنيف الحالي | 2 أ | 0.84 أ | 0.67 أ | 0.42 أ | |
| النطاق الحالي | 0 ~ 2 أ | 0 ~ 0.84 أمبير | 0 ~ 0.67A | 0 ~ 0.42 أمبير | |
| القوة المصنفة | 10 واط | 10 واط | 10 واط | 10 واط | |
| تموج وضوضاء (حد أقصى)ملاحظة 2 | 80mVp ف | 120mVp ف | 120mVp ف | 150mVp ف | |
| تحمل الجهد الكهربائيملاحظة 3 | ± 5.0٪ | ± 3.0٪ | ± 3.0٪ | ± 2.0٪ | |
| لائحة الخط | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | |
| تنظيم الحمل | ± 5.0٪ | ± 3.0٪ | ± 3.0٪ | ± 2.0٪ | |
| اقامة،ترتفع زمن ملاحظة 5 | 500 مللي ثانية ، 30 مللي ثانية / 230 فولت تيار متردد 1000 مللي ثانية ، 30 مللي ثانية / 115 فولت تيار متردد عند التحميل الكامل | ||||
| وقت الانتظار (نموذجي) | 120ms / 230VAC 25ms / 115VAC عند التحميل الكامل | ||||
|
الإدخال |
مجال الجهد الكهربائي | 85 ~ 264VAC 120 ~ 370VDC | |||
| نطاق الترددات | 47 ~ 63 هرتز | ||||
| الكفاءة (النوع) | 77٪ | 81٪ | 81٪ | 84٪ | |
| التيار المتردد (نموذجي) | 0.33 أمبير / 115 فولت تيار متردد 0.21 أمبير / 230 فولت تيار متردد | ||||
| INRUSH الحالي (نموذجي) | بداية باردة 35A / 115VAC 70A / 230VAC | ||||
| التسرب الحالي | <1mA / 240VAC | ||||
|
الحماية |
زيادة التحميل | فوق 105٪ انتاج الطاقة المقدرة | |||
| نوع الحماية: وضع الفواق ، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |||||
| زيادة الجهد | 5.75 ~ 6.75 فولت | 13.8 ~ 16.2 فولت | 17.25 ~ 20.25 فولت | 27.6 ~ 32.4 فولت | |
| نوع الحماية: اغلاق جهد التيار الكهربائي ، إعادة التشغيل للتعافي | |||||
| وظيفة | إشارة نشطة DC OK (بحد أقصى) | 3.75 ~ 6 فولت / 50 مللي أمبير | 9 ~ 13.5 فولت / 40 مللي أمبير | 11.5 ~ 16.5 فولت / 40 مللي أمبير | 18 ~ 27 فولت / 20 مللي أمبير |
|
بيئة |
درجة حرارة العمل. | -20 ~ + 70 (راجع "منحنى Derating") | |||
| رطوبة العمل | 20 ~ 90٪ RH بدون تكاثف | ||||
| درجة التخزين ، الرطوبة | -40 ~ + 85 ، 10 ~ 95٪ ر | ||||
| مؤقت.معامل في الرياضيات او درجة | ± 0.03٪ / (0 ~ 50 ℃) | ||||
| اهتزاز | المكون: 10 ~ 500 هرتز ، 2 جرام 10 دقيقة / دورة ، 60 دقيقة.كل على طول محاور X ، Y ، Z ؛التركيب: الامتثال لـ IEC60068-2-6 | ||||
|
السلامة و EMC (الملاحظة 4) |
معايير السلامة | UL508 ، TUV BS EN / EN62368-1 ، EAC TP TC 004 ، BSMI CNS14336-1 ، AS / NZS 62368.1 معتمد | |||
| مقاومة الجهد | I / PO / P: 3KVAC I / P-FG: 2KVAC O / P-FG: 0.5KVAC | ||||
| مقاومة العزل | I / PO / P ، I / P-FG ، O / P-FG: 100M أوم / 500VDC / 25 ℃ / 70٪ رطوبة نسبية | ||||
| انبعاث EMC | الامتثال لـ BS EN / EN55032 (CISPR32) ، BS EN / EN61204-3 الفئة B ، BS EN / EN61000-3-2 ، -3 ، EAC TP TC 020 ، CNS13438 الفئة ب | ||||
| مناعة EMC | الامتثال لـ BS EN / EN61000-4-2 ، 3 ، 4 ، 5 ، 6 ، 8 ، 11 ، BS EN / EN55024 ، BS EN / EN61000-6-1 ، BS EN / EN61204-3 ، مستوى الصناعة الخفيفة ، EAC TP تك 020 | ||||
|
الآخرين |
MTBF | 3334.7K ساعة دقيقة.Telcordia SR-332 (بيلكور) ؛584.0 ألف ساعة دقيقةMIL-HDBK-217F (25 ℃) | |||
| البعد | 22.5 * 90 * 100 ملم (عرض * ارتفاع * عمق) | ||||
| التعبئة | 0.15 كجم72 قطعة / 11.8 كجم / 1.04 قدم مكعب | ||||
| ملاحظة |
1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند إدخال 230VAC والحمل المقدر و 25 درجة مئوية من درجة الحرارة المحيطة. 2. يتم قياس التموج والضوضاء عند 20 ميجا هرتز من عرض النطاق الترددي باستخدام سلك زوجي ملتوي 12 بوصة منتهي بمكثف متوازي 0.1 فائق التوهج و 47 فائق التوهج. 3. التسامح: يشمل إعداد التسامح وتنظيم الخط وتنظيم الحمل. 4. يعتبر مصدر الطاقة أحد المكونات التي سيتم تثبيتها في الجهاز النهائي.يجب إعادة تأكيد المعدات النهائية على أنها ما زالت متوافقة توجيهات EMC.للحصول على إرشادات حول كيفية إجراء اختبارات التوافق الكهرومغناطيسي هذه ، يرجى الرجوع إلى "اختبار EMI لمصادر طاقة المكونات." (كما هو متاح على http://www.meanwell.com) 5. يتم قياس طول وقت الإعداد عند البداية الباردة.قد يؤدي تشغيل / إيقاف تشغيل مصدر الطاقة إلى زيادة وقت الإعداد. 6. خفض درجة الحرارة المحيطة 3.5 ℃ / 1000m مع نماذج بدون مروحة و 5 ℃ / 1000m مع نماذج مروحة للتشغيل على ارتفاع أعلى من 2000m (6500ft). ※ إخلاء المسؤولية عن المنتج: للحصول على معلومات مفصلة ، يرجى الرجوع إلى https: //www.meanwell.com/serviceDisclaimer.aspx |
||||
