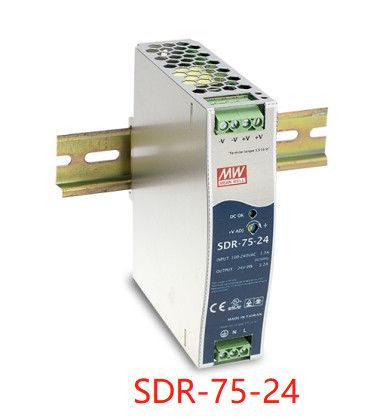

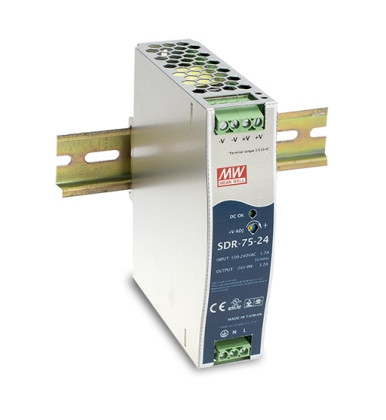

العلامة التجارية Mean Well سلسلة SDR-75 الصناعية ذات المخرج الواحد على سكة DIN مع مزود الطاقة بقدرة 75 واط
العلامة التجارية Mean Well سلسلة SDR-75 الصناعية ذات المخرج الواحد على سكة DIN مع مزود الطاقة بقدرة 75 واط
علبة معدنية، حجم نحيف
1∅، نطاق إدخال كامل (230VAC فقط لـ SDR-960)
كفاءة عالية بنسبة 94% ووظائف كاملة
وظيفة PFC نشطة مدمجة (باستثناء SDR-75)
تجميع على سكة صناعية TS-35 / 7.5 أو 15
مدمج في تلامس ترحيل DC OK (باستثناء SDR-75)
قدرة تحميل ذروة بنسبة 130% ~ 150% حسب الموديلات
وظيفة مشاركة التيار (SDR-480P/960)
تقني
| الموديل | SDR-75-12 | SDR-75-24 | SDR-75-48 | |
|
الإخراج |
جهد التيار المستمر | 12 فولت | 24 فولت | 48 فولت |
| التيار المقنن | 6.3 أمبير | 3.2 أمبير | 1.6 أمبير | |
| نطاق التيار | 0 ~ 6.3 أمبير | 0 ~ 3.2 أمبير | 0 ~ 1.6 أمبير | |
| الطاقة المقننة | 75.6 واط | 76.8 واط | 76.8 واط | |
| التيار الأقصى | 9.375 أمبير | 4.69 أمبير | 2.34 أمبير | |
| القدرة القصوىملاحظة.6 | 112.5 واط (3 ثوانٍ) | |||
| التموج والضوضاء (الحد الأقصى)ملاحظة.2 | 100mVp-p | 100mVp-p | 120mVp-p | |
| نطاق تعديل الجهد | 12 ~ 14 فولت | 24 ~ 28 فولت | 48 ~ 55 فولت | |
| تفاوت الجهدملاحظة.3 | ±1.0% | ±1.0% | ±1.0% | |
| تنظيم الخط | ±0.5% | ±0.5% | ±0.5% | |
| تنظيم الحمل | ±1.0% | ±1.0% | ±1.0% | |
| الإعداد، زمن الارتفاع | 1500 مللي ثانية، 60 مللي ثانية/230VAC 3000 مللي ثانية، 60 مللي ثانية/115VAC عند الحمل الكامل | |||
| وقت الانتظار (نموذجي) | 80 مللي ثانية/230VAC 20 مللي ثانية/115VAC عند الحمل الكامل | |||
|
الإدخال |
الجهدالنطاق ملاحظة.7 | 88 ~ 264VAC 124 ~ 370VDC [تشغيل إدخال DC ممكن عن طريق توصيل AC/L(+),AC/N(-)] | ||
| نطاق التردد | 47 ~ 63 هرتز | |||
| الكفاءة (نموذجي) | 88.5% | 89% | 90% | |
| تيار التيار المتردد (نموذجي) | 1.4 أمبير/115VAC 0.85 أمبير/230VAC | |||
| تيار الاندفاع (نموذجي) | 30 أمبير/115VAC 50 أمبير/230VAC | |||
| تيار التسرب | <1mA > | |||
|
الحماية |
الحمل الزائد | يعمل عادةً ضمن 110 ~ 150% من طاقة الإخراج المقننة لأكثر من 3 ثوانٍ ثم يغلق جهد الإخراج، ويعيد التشغيل للاستعادة | ||
| 150 ~ 170% من الطاقة المقننة، تحديد التيار المستمر مع الاستعادة التلقائية في غضون 3 ثوانٍ، ثم يغلق جهد الإخراج بعد 3 ثوانٍ، ويعيد التشغيل للاستعادة | ||||
| الجهد الزائد | 14 ~ 17 فولت | 29 ~ 33 فولت | 56 ~ 65 فولت | |
| نوع الحماية: إيقاف تشغيل جهد الإخراج، وإعادة التشغيل للاستعادة | ||||
| درجة الحرارة الزائدة | 100 درجة مئوية ± 10 درجة مئوية (RTH2) يتم الكشف عنها على الرئيسي من ترانزستور الطاقة | |||
| نوع الحماية: إيقاف تشغيل جهد الإخراج، وإعادة التشغيل للاستعادة بعد انخفاض درجة الحرارة | ||||
|
البيئة |
درجة حرارة التشغيل | -30 ~ +70 درجة مئوية (راجع "منحنى التخفيض") | ||
| رطوبة التشغيل | 20 ~ 95% رطوبة نسبية غير متكثفة | |||
| درجة حرارة التخزين، الرطوبة | -40 ~ +85 درجة مئوية، 10 ~ 95% رطوبة نسبية | |||
| معامل درجة الحرارة | ±0.03% / درجة مئوية (0 ~ 60 درجة مئوية) | |||
| الاهتزاز | المكون: 10 ~ 500 هرتز، 2G 10 دقيقة/دورة، 60 دقيقة لكل منها على طول محاور X و Y و Z؛ التركيب: الامتثال لـ IEC60068-2-6 | |||
|
السلامة و EMC (ملاحظة 4) |
معايير السلامة | UL508، TUV BS EN/EN62368-1، AS/NZS 62368.1، EAC TP TC 004 معتمد، تصميم يشير إلى GL؛ (يلبي BS EN/EN60204-1) | ||
| جهد التحمل | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| مقاومة العزل | I/P-O/P, I/P-FG, O/P-FG:>100M أوم / 500VDC / 25 درجة مئوية / 70% رطوبة نسبية | |||
| انبعاثات EMC | الامتثال لـ BS EN/EN55032 (CISPR32). BS EN/EN61204-3 الفئة B، BS EN/EN61000-3-2,-3، EAC TP TC 020 | |||
| حصانة EMC |
الامتثال لـ BS EN/EN61000-4-2,3,4,5,6,8,11، BS EN/EN55024، BS EN/EN61000-6-2 (BS EN/EN50082-2)، BS EN/EN61204-3، مستوى الصناعة الثقيلة، EAC TP TC 020، SEMI F47 معتمد |
|||
|
أخرى |
MTBF | 2670.8K ساعة كحد أدنى. Telcordia SR-332 (Bellcore)؛ 479.8K ساعة كحد أدنى. MIL-HDBK-217F (25 درجة مئوية) | ||
| الأبعاد | 32*125.2*102 مم (العرض*الارتفاع*العمق) | |||
| التعبئة | 0.51 كجم؛ 28 قطعة/15.3 كجم/1.22 قدم مكعب | |||
