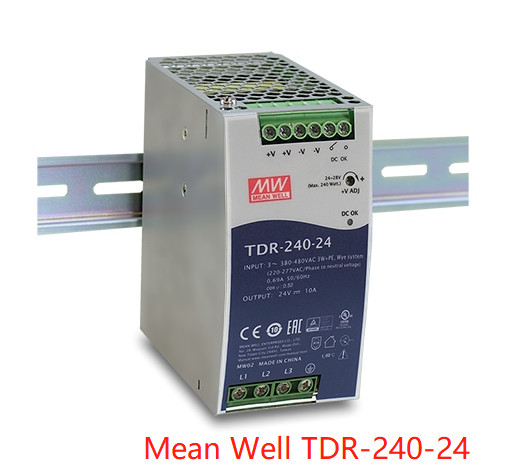

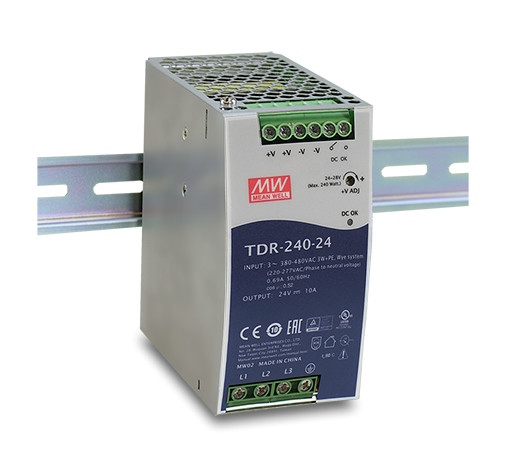

متوسط جيد 240 واط سكة DIN صناعية رفيعة ثلاثية الطور مع وظيفة PFC سلسلة TDR-240 TDR-240-24
متوسط جيد 240 واط سكة DIN صناعية رفيعة ثلاثية الطور مع وظيفة PFC سلسلة TDR-240
TDR-240-24 TDR-240-48
علبة معدنية ، حجم نحيف
3∅ ، 340 ~ 550VAC المدخلات
كفاءة عالية تصل إلى 94.5٪
المدمج في وظيفة PFC النشطة
قم بالتجميع على السكك الحديدية الصناعية TS-35 / 7.5 أو 15
المدمج في اتصال DC OK ترحيل
اِصطِلاحِيّ
| نموذج | TDR-240-24 | TDR-240-48 | ||||
|
انتاج |
الجهد DC | 24 فولت | 48 فولت | |||
| التصنيف الحالي | 10 أ | 5 أ | ||||
| النطاق الحالي | 0 ~ 10 أ | 0 ~ 5 أ | ||||
| القوة المصنفة | 240 واط | 240 واط | ||||
| تموج وضوضاء (حد أقصى)ملاحظة 2 | 100mVp ف | 120mVp ف | ||||
| تعديل الجهد.نطاق | 24 ~ 28 فولت | 48 ~ 55 فولت | ||||
| تحمل الجهد الكهربائيملاحظة 3 | ± 1.0٪ | ± 1.0٪ | ||||
| لائحة الخط | ± 0.5٪ | ± 0.5٪ | ||||
| تنظيم الحمل | ± 1.0٪ | ± 1.0٪ | ||||
| الإعداد ، وقت الارتفاع | 2000ms ، 60ms / 400VAC 1500ms ، 60ms / 500VAC عند التحميل الكامل | |||||
| وقت الانتظار (نموذجي) | 20ms / 400VAC 40ms / 500VAC عند التحميل الكامل | |||||
|
الإدخال |
الجهد االكهربىنطاق ملاحظة 4 | ثلاث مراحل 340 ~ 550VAC (عملية ثنائية الطور ممكنة في توصيل L1 أو L3 أو FG أو L2 أو L3 أو FG) أو 480 ~ 780VDC | ||||
| نطاق الترددات | 47 ~ 63 هرتز | |||||
| عامل الطاقة (النوع) | PF ≧ 0.53 / 400VAC PF 0.52 / 500VAC عند التحميل الكامل | |||||
| الكفاءة (النوع) | 92٪ | 92٪ | ||||
| التيار المتردد (نموذجي) | 0.69 أمبير / 400 فولت تيار متردد 0.6 أمبير / 500 فولت تيار متردد | |||||
| INRUSH الحالي (نموذجي) | بداية باردة 50 أ | |||||
| التسرب الحالي | <2mA / 530VAC | |||||
|
الحماية |
زيادة التحميل | 105 ~ 130٪ طاقة الإخراج المقدرة | ||||
| نوع الحماية: تحديد تيار مستمر ، سوف تتوقف الوحدة بعد 3 ثوانٍ. | ||||||
| زيادة الجهد | 30 ~ 36 فولت | 56 ~ 65 فولت | ||||
| نوع الحماية: وضع الفواق ، يتعافى تلقائيًا بعد إزالة حالة الخطأ. | ||||||
| فوق درجة الحرارة | قم بإيقاف تشغيل الجهد الكهربي ، واستعادته تلقائيًا بعد انخفاض درجة الحرارة | |||||
| وظيفة | العاصمة نعم حقا اتصل التصنيفات (الأعلى.) | 60VDC / 0.3A ، 30VDC / 1A ، حمل مقاوم 30VAC / 0.5A | ||||
|
بيئة |
عملمؤقت. ملاحظة 5 | -30 ~ + 70 (راجع "منحنى Derating") | ||||
| رطوبة العمل | 20 ~ 95٪ RH بدون تكاثف | |||||
| درجة التخزين ، الرطوبة | -40 ~ + 85، 10 ~ 95٪ RH بدون تكاثف | |||||
| مؤقت.معامل في الرياضيات او درجة | ± 0.05٪ / (0 ~ 60 ℃) | |||||
| اهتزاز | المكون: 10 ~ 500 هرتز ، 2 جرام 10 دقيقة / دورة ، 60 دقيقة.كل على طول محاور X ، Y ، Z ؛التركيب: الامتثال لـ IEC60068-2-6 | |||||
| ارتفاع التشغيلملاحظة 6 | 5000 متر | |||||
| فئة الجهد الزائد | Ⅲ ؛وفقًا لـ EN61558 و EN50178 و EN60664-1 و EN62477-1 و EN60204-1 ؛يصل ارتفاعه إلى 2000 متر | |||||
|
السلامة و EMC (الملاحظة 7) |
معايير السلامة | UL61010-1 ، UL61010-2-201 ، BS EN / EN61558-1 ، BS EN / EN61558-2-16 ، AS / NZS 62368.1 ، EAC TP TC 004 معتمد | ||||
| مقاومة الجهد | I / PO / P: 4.87KVAC I / P-FG: 2.4KVAC O / P-FG: 0.5KVAC O / P-DC OK: 0.5KVAC | |||||
| مقاومة العزل | I / PO / P، I / P-FG، O / P-FG:> 100M أوم / 500VDC / 25 أوم / 70٪ رطوبة نسبية | |||||
|
انبعاث EMC |
معامل | اساسي | مستوى الاختبار / الملاحظة | |||
| أُجرِي | BS EN / EN55032 (CISPR32) / BS EN / EN61204-3 | الصف ب | ||||
| مشع | BS EN / EN55032 (CISPR32) / BS EN / EN61204-3 | الصف ب | ||||
| تيار متناسق | BS EN / EN61000-3-2 | فئة أ | ||||
| وميض الجهد | BS EN / EN61000-3-3 | ----- | ||||
|
مناعة EMC |
BS EN / EN55024 ، BS EN / EN61204-3 | |||||
| معامل | اساسي | مستوى الاختبار / الملاحظة | ||||
| ESD | BS EN / EN61000-4-2 | المستوى 4 ، 15 كيلو فولت هواء ؛المستوى 4 ، اتصال 8KV | ||||
| مجال مشع | BS EN / EN61000-4-3 | مستوى 3 | ||||
| تحويل الأموال الإلكتروني / انفجار | BS EN / EN61000-4-4 | مستوى 3 | ||||
| طفرة | BS EN / EN61000-4-5 | المستوى 4 ، 2KV / Line-Line ، المستوى 4 ، 4KV / Line-Earth | ||||
| أُجرِي | BS EN / EN61000-4-6 | مستوى 3 | ||||
| حقل مغناطيسي | BS EN / EN61000-4-8 | مستوى 4 | ||||
| انخفاضات وانقطاعات الجهد | BS EN / EN61000-4-11 |
＞ 95٪ تراجع 0.5 فترات ، 30٪ تراجع 25 فترات ＞ 95٪ انقطاع 250 فترة |
||||
|
الآخرين |
MTBF | 1534.9 ألف ساعة دقيقةTelcordia SR-332 (بيلكور) ؛215.6 ألف ساعة دقيقةMIL-HDBK-217F (25 ℃) | ||||
| البعد | 63 * 125.2 * 113.5 ملم (عرض * ارتفاع * عمق) | |||||
| التعبئة | 1 كجم12 قطعة / 13 كجم / 1.22 قدم مكعب | |||||
