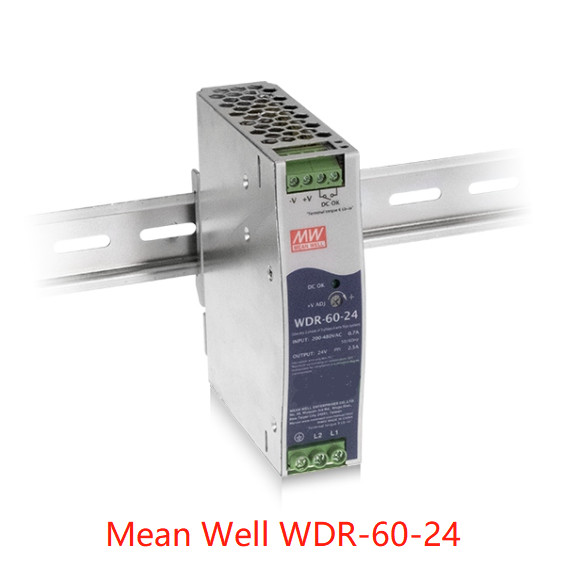

متوسط الوعاء 60 واط إدخال واسع جدا الصناعية DIN السكك الحديدية إمدادات الطاقة WDR-60 سلسلة WDR-60-5
1 و 2 ، 180 ~ 550VAC مدخل واسع
كفاءة عالية تصل إلى 93٪
وظيفة PFC النشطة المدمجة (240W و 480W)
تجميع على حديد صناعي TS-35 / 7.5 أو 15
اتصال إرسال DC OK المدمج
التقنية
| النموذج | الـ WDR-60-5 | WDR-60-12 | الـ WDR-60-24 | WDR-60-48 | |||
|
النتيجة |
الجهد المباشر | 5 فولت | 12 فولت | 24 فولت | 48 فولت | ||
| التيار الرقمي | 10A | 5A | 2.5أ | 1.25A | |||
| النطاق الحالي | 0 ~ 10A | 0 ~ 5A | 0 ~ 2.5A | 0 ~ 1.25A | |||
| الطاقة المسموح بها | 50 واط | 60 واط | 60 واط | 60 واط | |||
| التموج والضوضاء (حد أقصى)ملاحظة.2 | 100mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | |||
| المجموعة من الجهد | 5 ~ 6 فولت | 12 ~ 15 فولت | 24 ~ 29 فولت | 48 ~ 57 فولت | |||
| تحمل الجهد الكهربائيملاحظة.3 | ± 2% | ± 1.5% | ±1.0% | ±1.0% | |||
| نظام الخط | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | |||
| تنظيم الحمولة | ± 1.5% | ± 0.5% | ± 0.5% | ± 0.5% | |||
| إعداد، الوقوف، والاحتفاظ الوقت | 1000ms، 70ms، 20ms/400Vac 2000ms، 70ms، 10ms/230Vac عند الحمل الكامل | ||||||
|
إدخال |
الجهدالنطاق ملاحظة.4 | 180 ~ 550Vac أو 254 ~ 780Vdc | |||||
| نطاق التردد | 47 ~ 63 هرتز | ||||||
| الكفاءة (النوع) | 83.5٪ / 400فاكس | 86.5٪ / 400فاكس | 89٪ / 400Vac | 90.5٪ / 400فاكس | |||
| التيار المتردد | 0.4A/400Vac 0.7A/230Vac | ||||||
| التيار الداخلي (على الأكثر) | بداية باردة 50A / 400Vac 30A / 230Vac | ||||||
| التيار السريع | < 2mA / 530Vac | ||||||
|
الحماية |
الحمل الزائد | 105 ~ 135٪ من الطاقة المعدنية | |||||
|
وضع الإصابة عندما يكون الجهد الخارجي < 50% ، يسترد تلقائيًا بعد إزالة حالة الخطأ التيار المستمر يحد من 50٪ ~ 100٪ من الجهد الخارجي المسمى ، يتعافى تلقائيًا بعد إزالة حالة الخطأ |
|||||||
| فوق الجهد | 6.2 ~ 7.2 فولت | 16 ~ 18 فولت | 31 ~ 37 فولت | 58 ~ 60.5 فولت | |||
| نوع الحماية: إيقاف تشغيل الجهد الخارجي، وإعادة تشغيل الكهرباء لاسترداد الطاقة | |||||||
| زيادة درجة الحرارة | نوع الحماية: إيقاف تشغيل الجهد الخارجي، وإعادة تشغيل الكهرباء لاسترداد الطاقة | ||||||
| الوظيفة | إشارة موافقة | معدل اتصال رله ((max.)): 30V / 1A المقاومة | |||||
|
البيئة |
وقت العمل. | -30 ~ + 85°C (ارجع إلى "منحنى التخفيض") | |||||
| رطوبة العمل | 20 ~ 90% RH غير مكثفة | ||||||
| وقت التخزين | -40 ~ +85 درجة مئوية | ||||||
| مؤقت. | ± 0.03%/°C (0 ~ 60°C) | ||||||
| الاهتزاز | مكون: 10 ~ 500 هرتز، 2G 10min. / 1 دورة، 60min. كل على طول محاور X، Y، Z؛ شريط التثبيت: الامتثال لـ IEC60068-2-6 | ||||||
| ارتفاع العململاحظة.5 | 2000 متر | ||||||
| فئة فوق الجهد | Ⅲ؛ وفقًا لـ EN61558 ، EN50178 ، EN60664-1 ، EN62477-1 ، EN60204-1 ؛ الارتفاع يصل إلى 2000 متر | ||||||
|
السلامة و الكهرومغناطيسية (ملاحظة 7) |
معايير السلامة | UL61010، BS EN/EN61558-2-16، AS/NZS 623681، تمت الموافقة على EAC TP TC 004 ؛ الرجوع إلى التصميم GL و BS EN/EN60204-1 ((بموجب الطلب) | |||||
| الجهد الوقائي | I/P-O/P:4.7KVAC I/P-FG:2.5KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC | ||||||
| مقاومة العزل | I/P-O/P، I/P-FG، O/P-FG:100M أوم / 500VDC / 25°C/ 70% RH | ||||||
|
انبعاثات EMC |
المعلم | المعيار | مستوى الاختبار / ملاحظة | ||||
| أجريت | BS EN/EN55032 ((CISPR32) | الفئة ب | |||||
| مشع | BS EN/EN55032 ((CISPR32) | الفئة ب | |||||
| التيار الهارموني | BS EN/EN61000-3-2 | الفئة A | |||||
| فولتج فليكر | BS EN/EN61000-3-3 | ------- | |||||
|
الحصانة الكهرومغناطيسية |
BS EN/EN55024، BS EN/EN55035، BS EN/EN61000-6-2، BS EN/EN61204-3 | ||||||
| المعلم | المعيار | مستوى الاختبار / الملاحظة | |||||
| الـ ESD | BS EN/EN61000-4-2 | مستوى 3 ، الهواء 8KV ؛ المستوى 2 ، اتصال 4KV ، المعايير A | |||||
| حساسية الإشعاع | BS EN/EN61000-4-3 | المستوى 3، 10 فولت/م، المعايير A | |||||
| انفجارات EFT | BS EN/EN61000-4-4 | المستوى 3، 2KV/5KHz، المعايير A | |||||
| الموجة | BS EN/EN61000-4-5 | المستوى 4، 2KV/خط-خط، 4KV/خط-أرض، المعايير A | |||||
| أجريت | BS EN/EN61000-4-6 | المستوى 3، 10 فولت، المعايير A | |||||
| المجال المغناطيسي | BS EN/EN61000-4-8 | المستوى 4، 30A/m، المعايير A | |||||
| انخفاضات الجهد والانقطاعات | BS EN/EN61000-4-11 |
>95٪ انخفاض 0.5 فترة، 30٪ انخفاض 25 فترة، أكثر من 95% من المقاطعات 250 فترة |
|||||
|
غيرها |
MTBF | 1900.1K ساعات دقيقة Telcordia SR-332 (Bellcore) ؛ 313.7K ساعات دقيقة MIL-HDBK-217F (25 درجة مئوية) | |||||
| البعد | 32*125.2*102ملم (W*H*D) | ||||||
| التعبئة | 0.45 كيلوغرام؛ 28 قطعة / 13.6 كيلوغرام / 1.24 CUFT | ||||||
