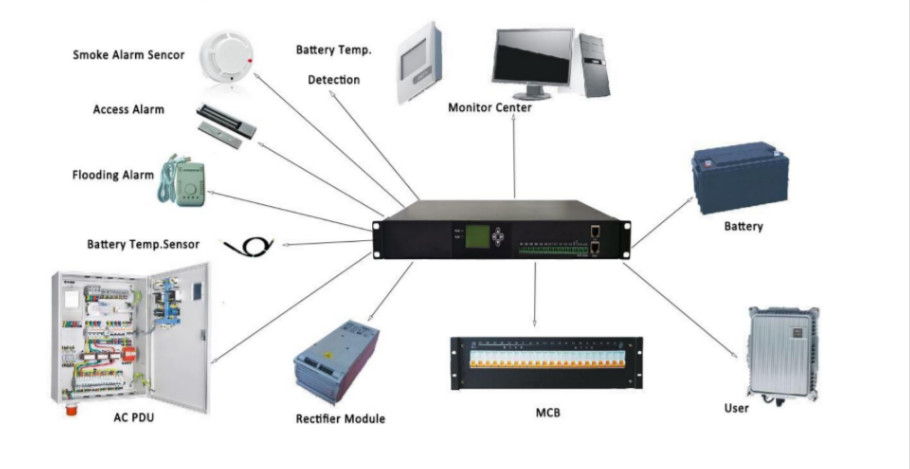

M30 هي وحدة مراقبة صغيرة التي تلتقط معلومات التوتر والتيار والإنذار في وحدة التحكم، وتقوم بتعديل الحد الأقصى للتيار في وحدة التحكم، ونقطة الإفراط في الجهد، وطاقة وحدة التحكم.M30 يوفر واجهة الاتصال RS485 (طريق واحد شمالا)، 2 طريق جنوب) ، واجهة الاتصال بوحدة المباشر (دعم RS485 و CAN) ، واجهة المستشعر (درجة الحرارة والرطوبة المحيطة، درجة حرارة البطارية) ،6 مدخلات واجهة اتصال جافة (يمكن، الفيضانات، الدخان، الحماية من البرق، آلة الزيت، فشل التحكم في درجة الحرارة، البطارية خارج الموقف والانتظار DI) ، 1 قناة منفذ الكشف ثلاثي المراحل التيار المتردد، 6 مخرج واجهة اتصال جاف،اكتشاف التيار الحالي على قناة 9، 2 قناة ذوبان البطارية سلك و 1 اكتشاف فيوز الحمل الكلي، 5 مستويات إدارة الطاقة منخفضة، تسعة قنوات سجل طاقة المستخدم، إدارة البطارية، نظام توفير الطاقة، الخ،لتلبية طلب المستخدم على وظائف مراقبة الطاقة. يدعم M30 إنذار الصوت والضوء ، والوصول إلى الجهاز الذكي ، وتحميل الاتصال الجاف ، وتحميل RS485 ، ووضع تحميل TCP / IP.سيتم الإبلاغ عن معلومات البيئة ومعلومات الإنذار.
| التقنية | ||
| مدخلات التيار المباشر | الجهد (V) | 40~60Vdc |
| التيار الحالي(أ) | ≤0.5A | |
| الطاقة ((W) | أقل من 20 واط | |
| واجهة الاتصال | 485 دولار | الافتراضية (بروتوكول Modbus RTU) |
| TCP/IP | افتراضية | |
| SNMP | مخصصة | |
| 6 الاتصال الجاف | فشل التيار المتردد ، خطأ مدخل التيار المتردد ، خطأ مخرج ثابت ، بطارية أكثر من الجهد ، اتصال جاف ، خروج وحدة التصحيح أكثر من الجهد ، خروج وحدة التصحيح تحت الجهد ، خطأ وحدة التصحيح ،خطأ في اتصالات وحدة التصحيح"حدّ التيار في وحدة التصحيح، عدم تساوي التيار في وحدة التصحيح، حماية وحدة التصحيح، إيقاف تشغيل البطارية، تحميل مصدر التأمين، فشل في توصيل البطارية" | |
| مدخل الإشارة | 1* درجة حرارة البطارية، 1* درجة حرارة البيئة، 1* تكييف الهواء، 1* إنذار الدخان، 1* إنذار الفيضانات، 1* إنذار الوصول، 1* توقف التيار الكهربائي، 1* مروحة، 1* مولد | |
| معدل البود | 9600 بت/ثانية | |
| قدرة التخزين | سجلات الإنذار التاريخية | ما يصل إلى 1000 وحدة |
| وضع العرض | LC | |
