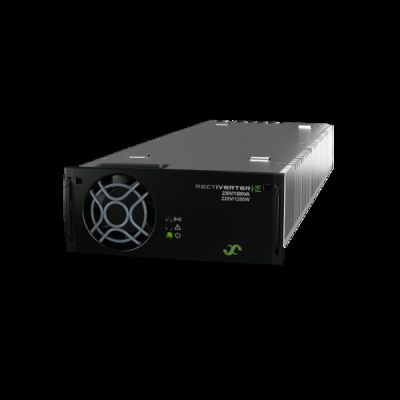

Eltek Rectiverter Flatpack2 220V 230/1500 220/0 رقم القطعة: 241123.142

النماذج الطلب المعلومات 230/1500 230/1500 230/1500 115/750 115/750 115/750

220/1200 220/150 220/0 220/600 220/75 220/0

الجزء الرقم 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L

بيانات النتيجة التيار المتردد

الجهد (المعيار الافتراضي) / (يمكن تعديلها) النطاق) 230 فولت_{التكييف}  / 200 - 240 V_{التكييف} 115 فولت_{التكييف} / 100 - 127 فولت_{التكييف}

التردد (الوضع الافتراضي) عاكس الوضع) 50 هرتز (تكييف) 60هرتز (تكييف)

التردد (يمكن تعيينه) عاكس الوضع) 50 هرتز أو 60 هرتز أو آخر 50/60 هرتز تم مزامنتها (تكييفية) 94-106 هرتز⁶⁾

أقصى قدر من الطاقة (متواصلة / فائقة الحمل) (< 15s) ) 1200 واط (1500 فا) / 2000 VA 600 واط (750 فا) / 1000 VA

الحمولة المشاركة ± 5%منالطاقة الفعالة من 10 إلى 100٪ الحمل

الحد الأقصى للتيار (متواصل / فائق الحمل) (< 15s) ) 6.5 أ_RMS -ثمانية7 أ_RMS

التيار (الحد الأقصى) سريع رحلة (20ms) 32 أ (6 x الاسمية)

THD < 1.5٪ عند المقاومة الحمل

الحماية فيوز في L، الساخنة قابلة للضغط، فاريستور

بيانات النتيجة المباشرة

الجهد (الوضع الافتراضي) / (يمكن تعديلها) النطاق) 245 فولت_{العاصمة} / 194 - 290 V_{العاصمة}

الطاقة (الحد الأقصى @اسمية المدخلات) 1200 W ¹⁾ 150 W 0 W ²⁾ 600 W ¹⁾ 75 W 0 W ²⁾

التيار (الحد الأقصى @V)_خارج ≤ 216 V_{العاصمة}) 5.56 أ ¹⁾ 0.69 أ - 2.78 أ ¹⁾ 0.34 أ -

وقت الإنتظار، أقصى الطاقة الخارجة > 10ms؛ V_خارج > 190 فولت_{العاصمة} (فقط في جهاز التصحيح) الوضع)

المشاركة الحالية (10 - 100٪ الحمل) ± 5%منالحد الأقصى للتيار من 10 إلى 100٪ الحمل

تنظيم الجهد الثابت (10 - 100% الحمل) ± 0.5%

ديناميكية الجهد التنظيم ± 5.0% لـ 10 إلى 90%أو90-10٪ من التغيرات في الحمل، والتنظيمالوقت< 50 ثانية

(ريبل) < 1 فولت_PP , 30 ميغاهرتز عرض النطاق

الحماية مضاد لقطع قصير، إغلاق فوق الجهد، قطبية عكسية فيوز

بيانات الإدخال

التيار المتردد (المجموعة) LV أقطع الاتصال 185 - 275 فولت_{التكييف} / 170 V_{التكييف} 95 - 140 فولت_{التكييف} / 85 V_{التكييف}

التكييف التيار الحالي (أقصى حد) 11.5 أ_RMS 9.1 أ_RMS ³⁾ 8.2 أ_RMS ³⁾ 11.3 أ_RMS 10.1 أ_RMS ³⁾ 9.2 أ_RMS ³⁾

التردد (المعيار الافتراضي: (موسيقي) النطاق) 47-53 57-63 هرتز 47-53 و 57-63 هرتز

التردد (يمكن تعيينه: (موسيقي) النطاق) 47-53 هرتز، 57-63هرتزأو كلاهما (تكييف)

عامل الطاقة / THD > 0.99 عند 50٪ من الحمل أو أكثر / < 3.5%

التكييف المدخلات الحماية فيوز في L وN،قابلة للتشغيل فاريستور

الجهد المباشر الاسمي / تمديد النطاق⁴⁾ 204 - 290 فولت_{العاصمة} / 180 - 204 V_{العاصمة}

العاصمة التيار الحالي (أقصى حد) 6.67 A / 9 A خلال الحمل الزائد (15s) 3.2 A / 4.5 A أثناء الحمل الزائد (15s)

مواصفات أخرى

الكفاءة > 96٪ (الوضع الرئيسي (AC/AC و AC/DC) ، > 94٪ (وضع العاكس) (DC/AC))

العزلة 3.85 كيلو فولت_{العاصمة} - التكييف_{دخول/خروج} إلى الـ (بي) 3.55 كيلو فولت_{العاصمة} - التكييف_{دخول/خروج} إلى العاصمة 4.25 كيلو فولت_{العاصمة} - مكيف_{دخول/خروج} إلى CAN/SYNC 2.2 كيلو فولت_{العاصمة}- DC إلى PE، 3.5 كيلو فولت_{العاصمة} - العاصمة إلى CAN/SYNC

إنذارات: أحمر مصباح LED إيقاف تشغيل الجهد الدخالي المنخفض والعال، درجة الحرارة العالية والمنخفضة إغلاق، فشل العاكس، رلاي الإنذار [لا يزيد عن 75 فولت_{العاصمة} / 100 م] إيقاف التيار الكهربائي المفرط في الخروج، فشل المروحة، إنذار التيار الكهربائي المنخفض في الخروج، فشل حافلة CAN، حافلة Sync(خروج التيار المترددأوالعاصمة الناتج إنذارات) ضاع و Sync فشل

تحذيرات: أصفر مصباح LED عاكس في وضع تخفيض الكهرباء أو في وضع الحد الأقصى للطاقة أو التيار على منفذ DC أو AC ، تم تنشيط الحد الأقصى للتيار الخارجي عن بعد ، الخسارةمنالاتصال مع CAN جهاز التحكم

التشغيل الطبيعي: أخضر مصباح LED مخرجات التيار المتردد و/أو مخرجات التيار المتردد على و حسناً

التشغيل درجة الحرارة -40 إلى +75 درجة مئوية (-40 إلى +167 درجة فهرنهايت) ، الرطوبة 5 - 95% RH غير مكثفة

درجة الحرارة المسموح بها فوق 55 درجة مئوية 1200W إلى 480W @ 75°C (167°F) لكل من، AC وDC، المخرجات(القوة الإجمالية 2000W إلى 800 واط)

التخزين درجة الحرارة -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) ، الرطوبة 0 - 99%RH غير مكثفة

الأبعاد[WxHxD] / الوزن 109 × 41.5 × 327 ملم (4.25 × 1.69 × 13 ′′) / 1.95 كجم (4.3 (بالجنيهات)

معايير التصميم

الكهرباء السلامة المعيار EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013، IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014، UL1778:2014، CSA C22.2 رقم. 107.3-14

EN 61000-6-1:2019-6-2:2019- 6-3:2007 + A1:2011- 6-4:2019، IEC 61000-6-5:2015

الكهرومغناطيسي EN 62040-2:2006 (انبعاثات C1 ، مقاومة C2 / C3) ، FCC CFR 47 الجزء 15 EN50121 -2:2017+A1:2019، -4:2016+A1:2019, -5:2017+A1:2019⁵⁾

الاتحاد الأوروبي 2015/863 (RoHS) و 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (الفئة 1.2) و 2-2 (الفئة 2.3)

البيئة ظروف تشغيل طبيعيةكماوفقاً لـ IEC 62040-5-3:2016 الفقرة 4.2ظروف تشغيل أخرىكماوفقاً لـ IEC 62040-5-3:2016 الفقرة 4.3، يجب أن يكون نصحت

1)تحميل التيار المتردد له الأولوية. أقصى قدرة الخروج المترددة المتاحة والتيار معتمد على 3)إذاإنّ منفذ التيار المباشر مُتحمّل بشكل مُفرط، سحب الجهد إلى أقل من 194 فولت، قد يزداد تيار المدخل.فوقهذا المستوى. الحمل الفوري المتردد وجهد الدخول المتردد؛ أي 800W/7.4A كحد أقصىفيطاقة متغيرة كاملة والاسمية 4) انخفاض الأداء - لا يدعم الحمل الزائد ، و 200 - 240 VAC الخروجTHDسوف تزيد وأقصى مدخل لـ 230 فولت معدلات تخفيض الطاقة الخارجة (إلى 970 واط لـ 230 فاكس @ 180 فاكس) 5) لتلبية متطلبات التموج الخارجي 4 كيلو فولت

2)العاصمة الميناء يجب لا تزال أن تكون نظرت ثنائي الاتجاه الميناء الجهد سوف يقدم إذا شبكة التيار الكهربائي تعمل بالطاقة الحماية ضرورية منافذ التيار المتبادل 6) مطلوبFWالنسخة ≥ 1.10/1.10
