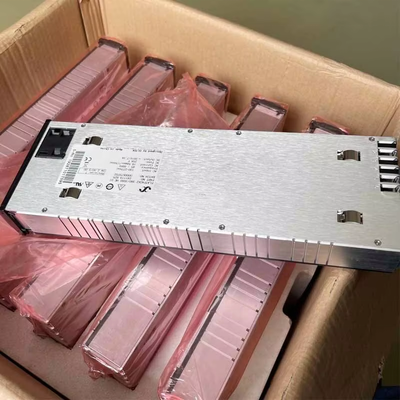

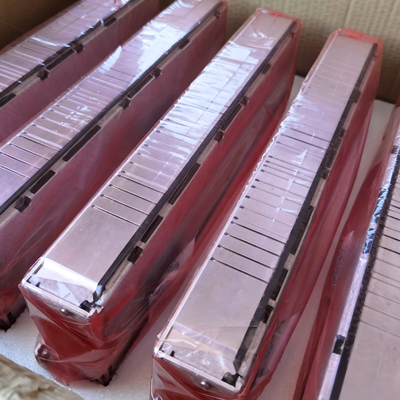

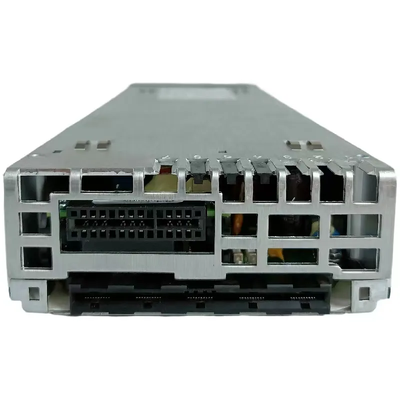

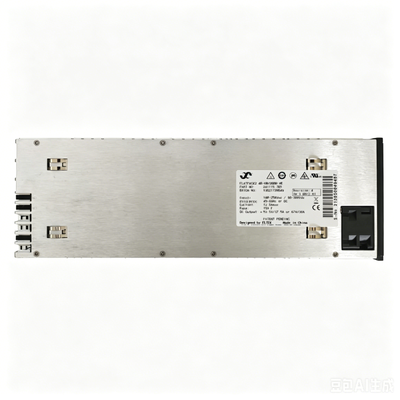

منذ الإطلاق، توسعت عائلة Flatpack2 لتشمل مجموعة واسعة من تقييمات الطاقة والفولتية. يعد Flatpack2 48V-60V/2000W HE مقومًا فعالاً من حيث التكلفة لأنظمة بطاريات الرصاص الحمضية 48 فولت و60 فولت بالإضافة إلى 48 فولت NiCad.
كفاءة عالية – 96.2%
موثوقية مثبتة
كثافة طاقة عالية
مرونة التطبيق - 2 كيلو وات للتركيبات متعددة الخزانات
تصميم معياري - MTTR وLT5 دقائق
يقبل إدخال DC (محول DC/DC)
الامتثال العالمي (CE، UL، NEBS)
الشهادات البحرية والبحرية
تكنولوجيا براءة اختراع
| موديل 48-60/2000هـ |
| رقم الجزء 241115.705 |
| إدخال البيانات |
| الجهد (الاسمي) 185 - 275 فولتتكييف/ 185 - 275 فالعاصمة |
| الجهد (نطاق التشغيل) 85 - 300 فولتتكييف/ 80 - 300 فولتالعاصمة |
| التيار (الحد الأقصى) @ المدخلات الاسمية، الحمل الكامل 11.6 أمبيرRMS |
| التردد 45 - 66 هرتز / 0 هرتز |
| عامل الطاقة > 0.99 عند حمل 50% أو أكثر |
| THD < 5% عند حمل 100% |
| مصهر الحماية في L & N، المكثف، إيقاف التشغيل عندما يكون جهد الدخل خارج نطاق التشغيل |
| بيانات الإخراج |
| الجهد (الافتراضي)1)53.5 فولتالعاصمة(67 قالعاصمةفي وضع 60 فولت) |
| الجهد (نطاق قابل للتعديل)1)39.9 - 72 فولتالعاصمة |
| الطاقة (الحد الأقصى) @ المدخلات الاسمية 2000 واط (@Vخارج≥ 48 فولتالعاصمة) |
| الطاقة @ 85 فولت تيار متردد 750 وات |
| الحالي (الحد الأقصى) @ المدخلات الاسمية 41.6 أمبير (@Vخارج<48 فولتالعاصمة) |
| وقت الانتظار، طاقة الإخراج 1500 واط> 20 مللي ثانية؛ جهد الخرج > 53.5 فولتالعاصمة(وضع 60 فولت) |
| المشاركة الحالية (حمل 10 - 100%) ±5% من الحد الأقصى للتيار من 10 إلى 100% حمل |
| تنظيم الجهد الثابت (حمل 10 - 100%) ±0.5% |
| تنظيم الجهد الديناميكي ±5.0% لتباين الحمل 10-80% أو 80-10%، وقت التنظيم <50 مللي ثانية |
| تموج والضوضاء <150 مللي فولتصعرض النطاق الترددي 30 ميجا هرتز / <2 مللي فولتRMSpsophometric |
| فيوز الحماية، مقاوم للدائرة القصيرة، حماية من درجة الحرارة العالية، إيقاف تشغيل الجهد الزائد |
| مواصفات أخرى |
| الكفاءة 96.2% |
| عزل 3.0 كيلو فولتتكييف- الإدخال إلى الإخراج، 1.5 كيلو فولتتكييف- المدخلات إلى الأرض، 500 فولتالعاصمة- الإخراج إلى الأرض |
|
إيقاف تشغيل الجهد الكهربي المنخفض / العالي، إيقاف تشغيل درجة الحرارة العالية / المنخفضة، المقوم الإنذارات: فشل مؤشر LED باللون الأحمر، وإيقاف تشغيل الجهد الزائد عند الإخراج، وفشل المروحة، وإنذار انخفاض جهد الإخراج، وفشل ناقل CAN |
|
المقوم في وضع خفض معدل الطاقة، تنشيط حد تيار الإخراج عن بعد، الإدخال تحذيرات: جهد LED أصفر خارج النطاق، يومض عند الجهد الزائد، فقدان الاتصال مع CAN تحكم |
| التشغيل العادي: LED أخضر |
| MTBF (Telcordia SR-332 Iss.I الطريقة III (أ))> 350000 (@ Tالمحيطة: 25 درجة مئوية) |
| درجة حرارة التشغيل. (5-95% رطوبة نسبية غير مصاحبة.) -40 إلى +75 درجة مئوية [-40 إلى +167 درجة فهرنهايت] |
| الحد الأقصى لمعدلات طاقة الخرج فوق درجة الحرارة / إلى 45 درجة مئوية [113 درجة فهرنهايت] / 1200 وات عند 75 درجة مئوية [167 درجة فهرنهايت] |
| درجة حرارة التخزين -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)، الرطوبة 0 - 99% رطوبة نسبية غير متكثفة |
| الأبعاد [العرض × الارتفاع × العمق] / الوزن 109 × 41.5 × 327 ملم (4.25 × 1.69 × 13 بوصة) / 1.950 كجم (4.3 أرطال) |
| معايير التصميم |
| السلامة الكهربائية EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013، IEC 60950-1:2013 UL 60950-1:2011 |
|
إي إم سي إن 61000-6-1:2007، -6-2:2005، -6-3:2007 + A1:2011، -6-4:2007 + A1:2011، IEC 61000-6-5: 2015، المعهد الأوروبي للمعايير ETSI EN 300 386:2.1.1 |
| البحرية DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (الفئة 1.2) و2-2 (الفئة 2.3) ظروف التشغيل العادية وفقًا للمواصفة IEC 62040-5-3:2016 البند 4.2. آخر يجب الإبلاغ عن ظروف التشغيل وفقًا للمواصفة IEC 62040-5-3:2016 البند 4.3 |
|
1) إعداد OVS من وضع تحديد وحدة التحكم: OVS≥59.5V = وضع 48V (42-58V)، 59.5V<OVS<70.85 = 48V وضع NiCad (39.9-66V) وOVS≥70.85V = وضع 60V (52.5-72V). عند إلغاء تنشيط الوحدة، ستعود إلى وضع 48 فولت. 2) صالح فقط للجزء رقم 241115.705M |
